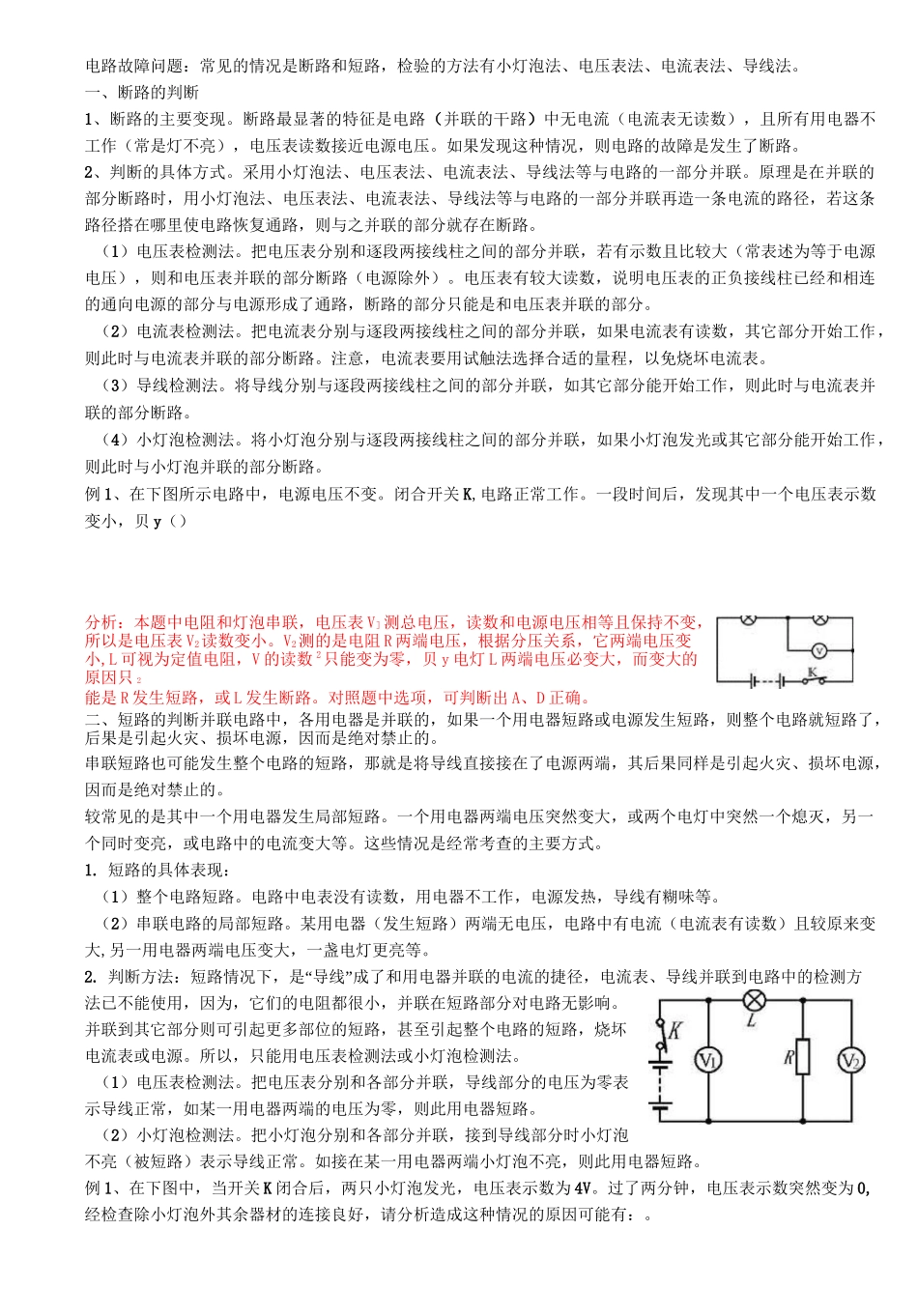

电路故障问题：常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。一、断路的判断1、断路的主要变现。断路最显著的特征是电路（并联的干路）中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。如果发现这种情况，则电路的故障是发生了断路。2、判断的具体方式。采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。（1）电压表检测法。把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。（2）电流表检测法。把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。注意，电流表要用试触法选择合适的量程，以免烧坏电流表。（3）导线检测法。将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。（4）小灯泡检测法。将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。例 1、在下图所示电路中，电源电压不变。闭合开关 K,电路正常工作。一段时间后，发现其中一个电压表示数变小，贝 y（）分析：本题中电阻和灯泡串联，电压表 V］测总电压，读数和电源电压相等且保持不变，所以是电压表 V2读数变小。V2测的是电阻 R 两端电压，根据分压关系，它两端电压变小,L 可视为定值电阻，V 的读数 2只能变为零，贝 y 电灯 L 两端电压必变大，而变大的原因只 2能是 R 发生短路，或 L 发生断路。对照题中选项，可判断出 A、D 正确。二、短路的判断并联电路中，各用电器是并联的，如果一个用电器短路或电源发生短路，则整个电路就短路了，后果是引起火灾、损坏电源，因而是绝对禁止的。串联短路也可能发生整个电路的短路，那就是将导线直接接在了电源两端，其后果同样是引起火灾、损坏电源，因而是绝对禁止的。较常见的是其中一个用电器发生局部短路。一个用电器两端电压突然变大，或两个电灯中突然一个熄灭...
