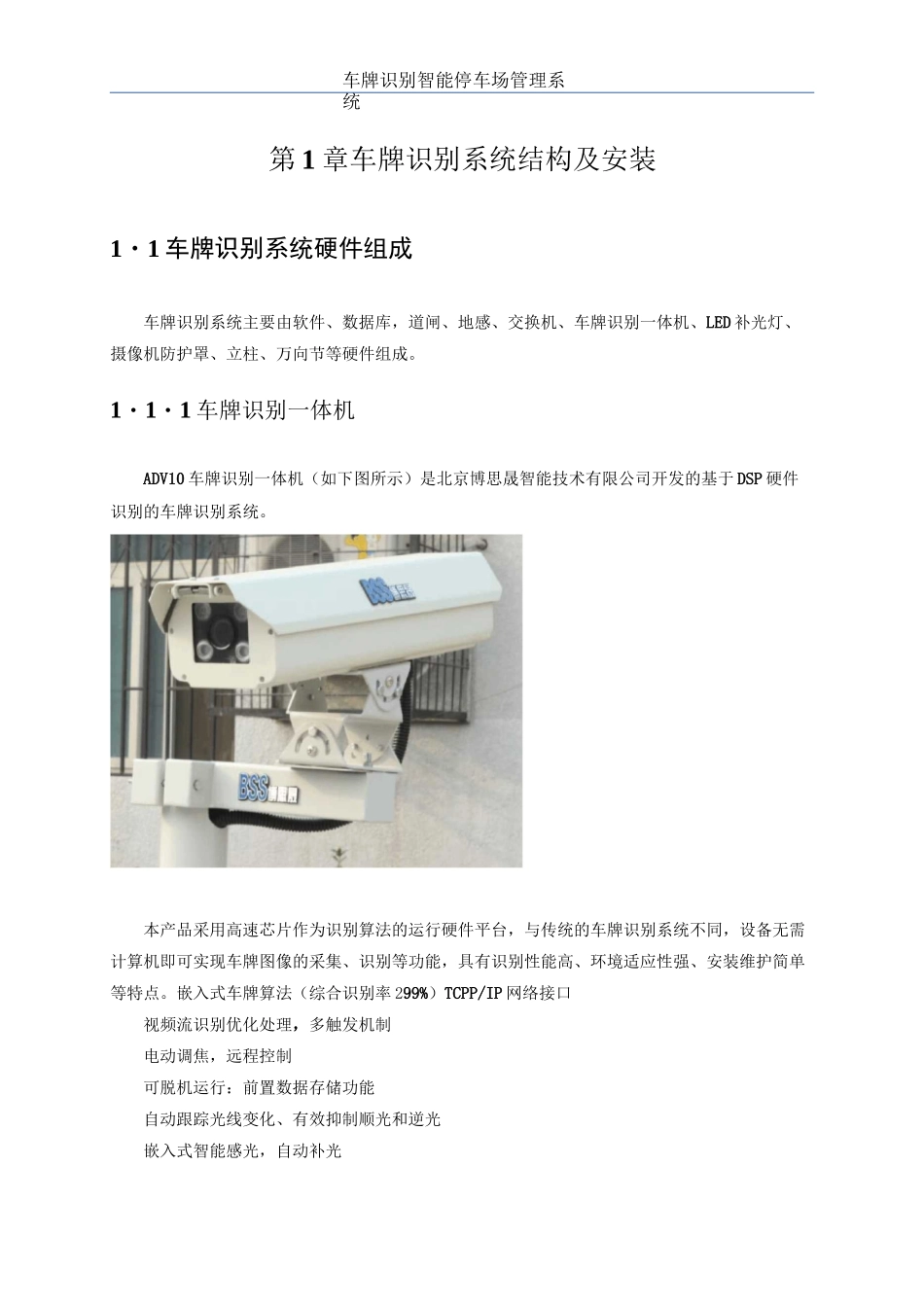

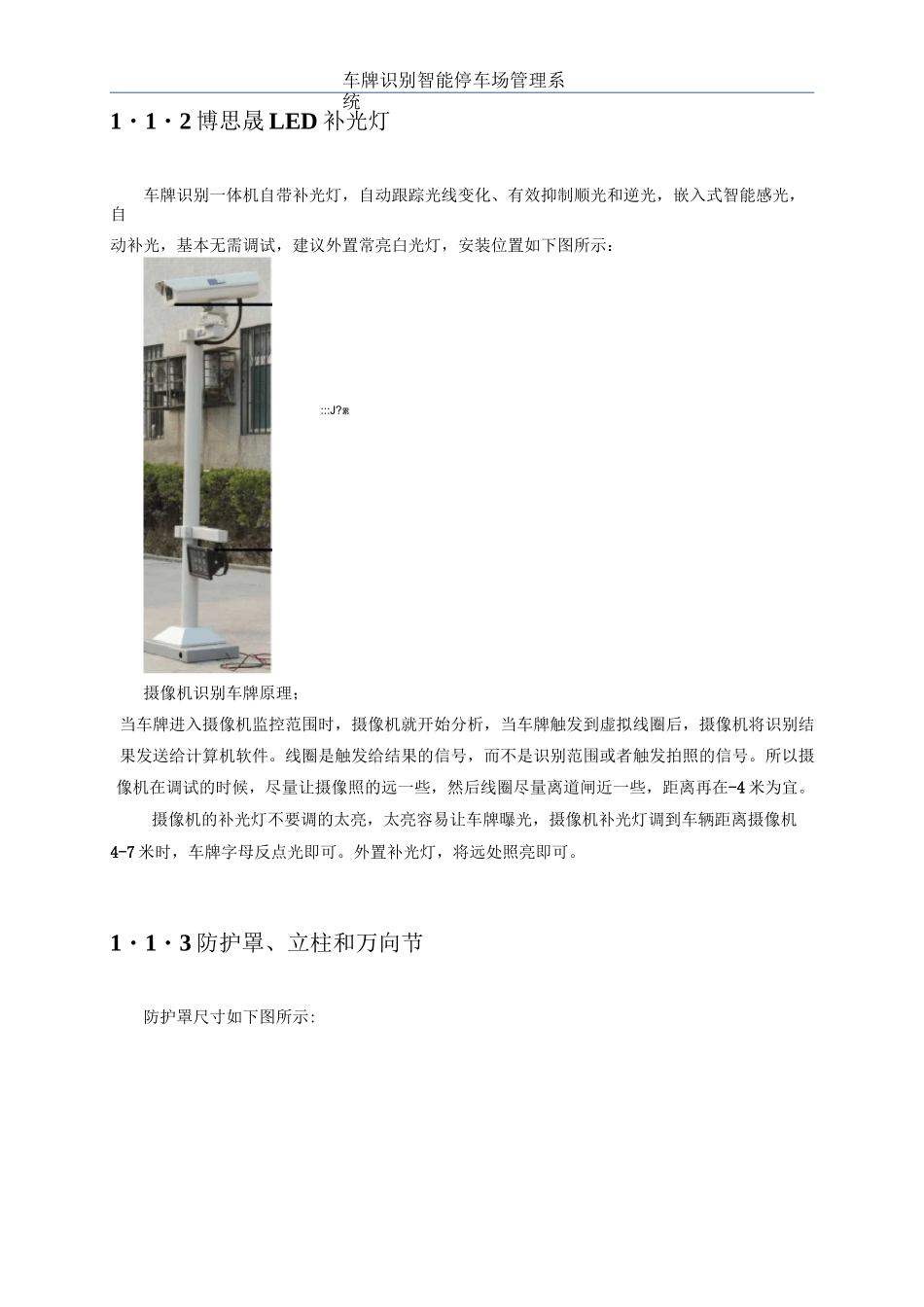

车牌识别系统施工方案车牌识别智能停车场管理系统第 1 章车牌识别系统结构及安装1・1 车牌识别系统硬件组成车牌识别系统主要由软件、数据库,道闸、地感、交换机、车牌识别一体机、LED 补光灯、摄像机防护罩、立柱、万向节等硬件组成。1・1・1 车牌识别一体机ADV10 车牌识别一体机(如下图所示)是北京博思晟智能技术有限公司开发的基于 DSP 硬件识别的车牌识别系统。本产品采用高速芯片作为识别算法的运行硬件平台,与传统的车牌识别系统不同,设备无需计算机即可实现车牌图像的采集、识别等功能,具有识别性能高、环境适应性强、安装维护简单等特点。嵌入式车牌算法(综合识别率 299%)TCPP/IP 网络接口视频流识别优化处理,多触发机制电动调焦,远程控制可脱机运行:前置数据存储功能自动跟踪光线变化、有效抑制顺光和逆光嵌入式智能感光,自动补光车牌识别智能停车场管理系统1・1・2 博思晟 LED 补光灯车牌识别一体机自带补光灯,自动跟踪光线变化、有效抑制顺光和逆光,嵌入式智能感光,自动补光,基本无需调试,建议外置常亮白光灯,安装位置如下图所示:摄像机识别车牌原理;当车牌进入摄像机监控范围时,摄像机就开始分析,当车牌触发到虚拟线圈后,摄像机将识别结果发送给计算机软件。线圈是触发给结果的信号,而不是识别范围或者触发拍照的信号。所以摄像机在调试的时候,尽量让摄像照的远一些,然后线圈尽量离道闸近一些,距离再在-4 米为宜。摄像机的补光灯不要调的太亮,太亮容易让车牌曝光,摄像机补光灯调到车辆距离摄像机4-7 米时,车牌字母反点光即可。外置补光灯,将远处照亮即可。1・1・3 防护罩、立柱和万向节防护罩尺寸如下图所示::::J?累车牌识别智能停车场管理系统136立柱出线扎车牌识别智能停车场管理系统1・1・4 摄像机内部接线图:车牌识别系统拓扑图:J-*.LU12¥电源车牌识别智能停车场管理系统1・2 摄像机的安装位置1・2・1 注意事项1、摄像机的安装位置关键要注意摄像机和车道的水平夹角,以及摄像机和地面的夹角(即俯角)控制在 30 度以内。正常情况下,摄像机安装高度 0.8〜1.8 米,摄像机距离聚焦位置 2〜8 米,可视具体情况调整。2、现场环境,车牌识别系统对车道有一定的要求,车道越直识别率越高,一般要求当车头摆正后到摄像机要有 5 米的直道距离,这样才能保证识别率,如果现场路况为弯道,可采用多加车牌识别一体机方式实现。1・2・2 各安装点具体安装位置进车是弯道,两边各加...
