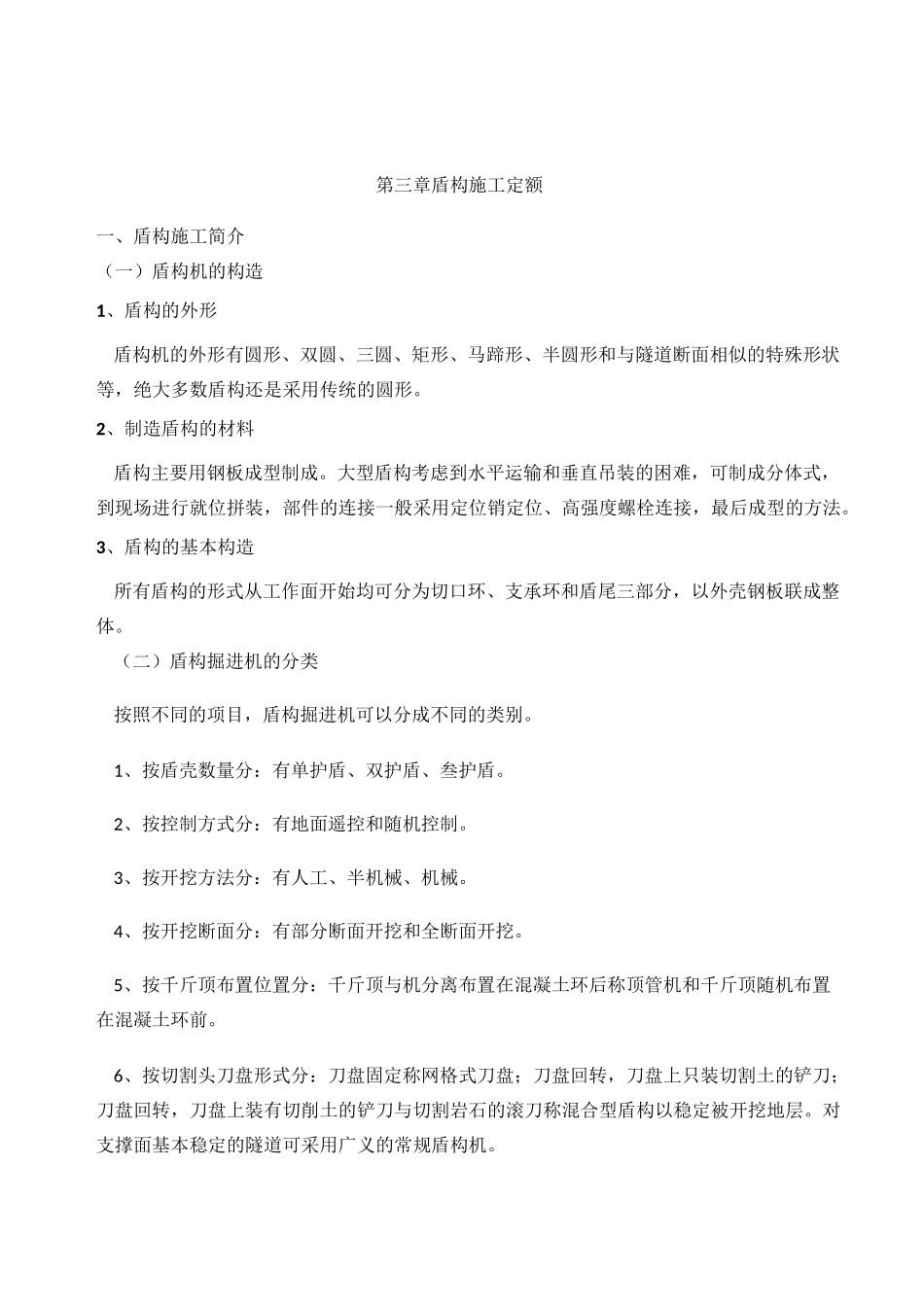

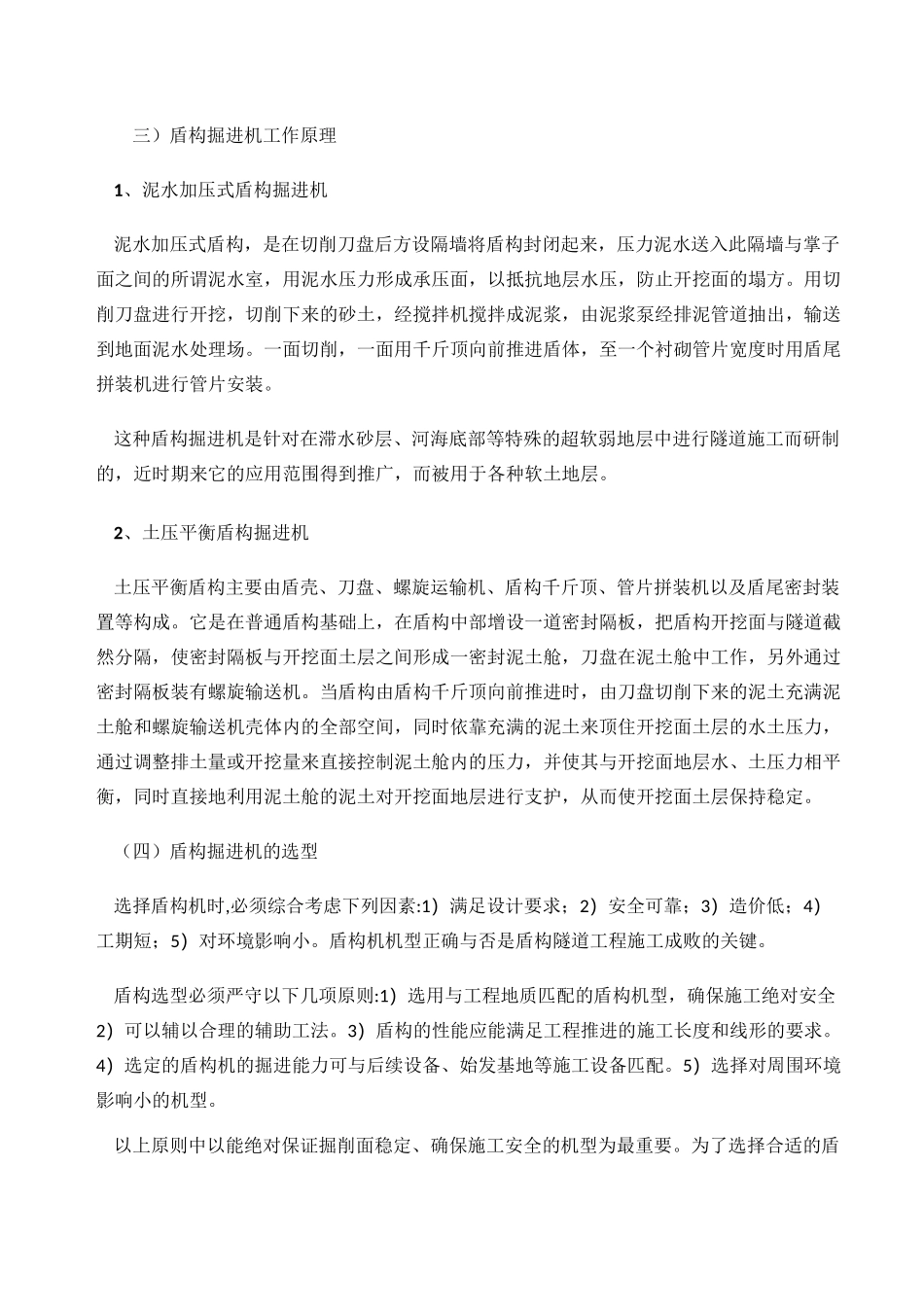

第三章盾构施工定额一、盾构施工简介(一)盾构机的构造1、盾构的外形盾构机的外形有圆形、双圆、三圆、矩形、马蹄形、半圆形和与隧道断面相似的特殊形状等,绝大多数盾构还是采用传统的圆形。2、制造盾构的材料盾构主要用钢板成型制成。大型盾构考虑到水平运输和垂直吊装的困难,可制成分体式,到现场进行就位拼装,部件的连接一般采用定位销定位、高强度螺栓连接,最后成型的方法。3、盾构的基本构造所有盾构的形式从工作面开始均可分为切口环、支承环和盾尾三部分,以外壳钢板联成整体。(二)盾构掘进机的分类按照不同的项目,盾构掘进机可以分成不同的类别。1、按盾壳数量分:有单护盾、双护盾、叁护盾。2、按控制方式分:有地面遥控和随机控制。3、按开挖方法分:有人工、半机械、机械。4、按开挖断面分:有部分断面开挖和全断面开挖。5、按千斤顶布置位置分:千斤顶与机分离布置在混凝土环后称顶管机和千斤顶随机布置在混凝土环前。6、按切割头刀盘形式分:刀盘固定称网格式刀盘;刀盘回转,刀盘上只装切割土的铲刀;刀盘回转,刀盘上装有切削土的铲刀与切割岩石的滚刀称混合型盾构以稳定被开挖地层。对支撑面基本稳定的隧道可采用广义的常规盾构机。三)盾构掘进机工作原理1、泥水加压式盾构掘进机泥水加压式盾构,是在切削刀盘后方设隔墙将盾构封闭起来,压力泥水送入此隔墙与掌子面之间的所谓泥水室,用泥水压力形成承压面,以抵抗地层水压,防止开挖面的塌方。用切削刀盘进行开挖,切削下来的砂土,经搅拌机搅拌成泥浆,由泥浆泵经排泥管道抽出,输送到地面泥水处理场。一面切削,一面用千斤顶向前推进盾体,至一个衬砌管片宽度时用盾尾拼装机进行管片安装。这种盾构掘进机是针对在滞水砂层、河海底部等特殊的超软弱地层中进行隧道施工而研制的,近时期来它的应用范围得到推广,而被用于各种软土地层。2、土压平衡盾构掘进机土压平衡盾构主要由盾壳、刀盘、螺旋运输机、盾构千斤顶、管片拼装机以及盾尾密封装置等构成。它是在普通盾构基础上,在盾构中部增设一道密封隔板,把盾构开挖面与隧道截然分隔,使密封隔板与开挖面土层之间形成一密封泥土舱,刀盘在泥土舱中工作,另外通过密封隔板装有螺旋输送机。当盾构由盾构千斤顶向前推进时,由刀盘切削下来的泥土充满泥土舱和螺旋输送机壳体内的全部空间,同时依靠充满的泥土来顶住开挖面土层的水土压力,通过调整排土量或开挖量来直接控制泥土舱内的压力,并使其与开挖面地层水、土压力相...
