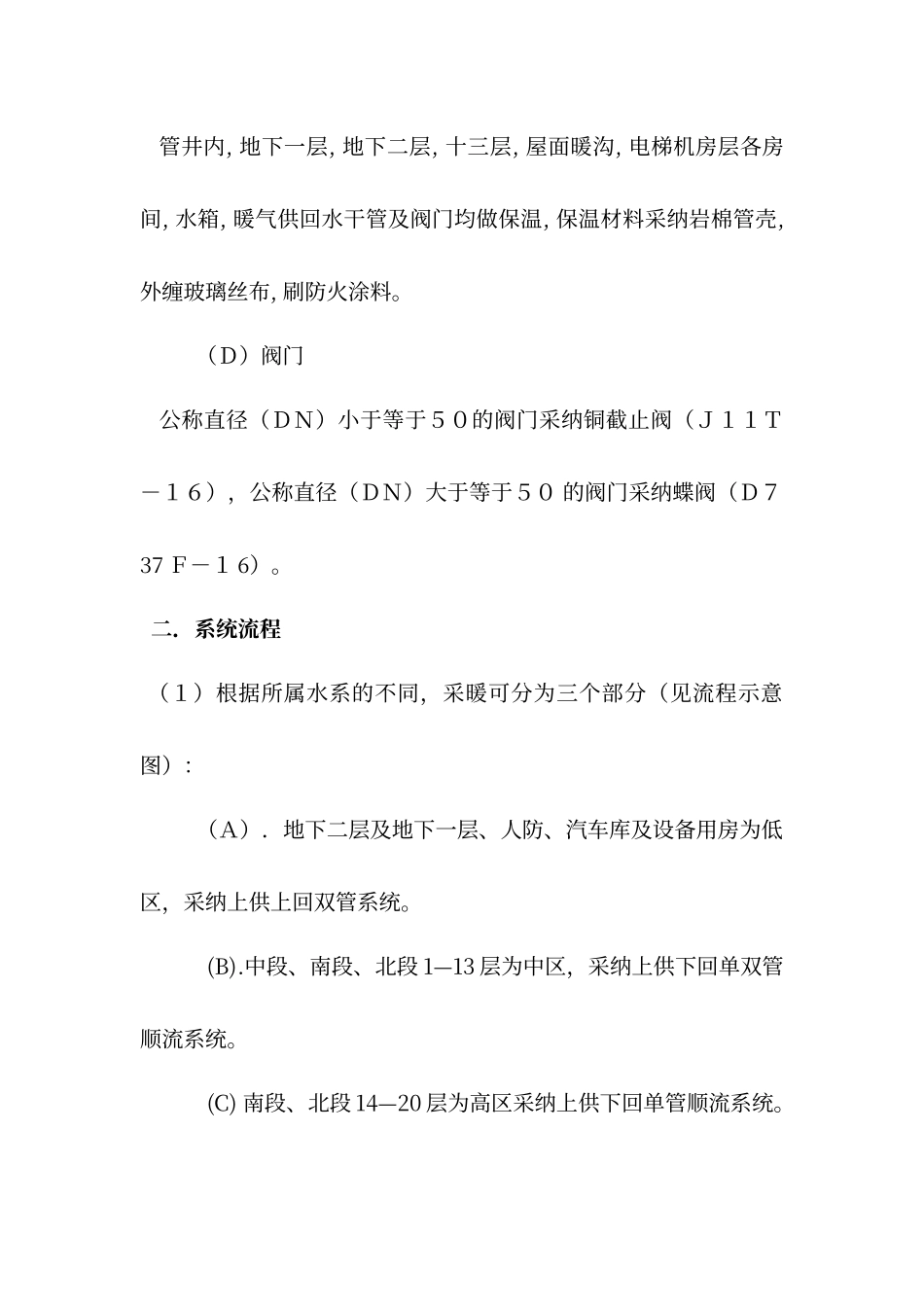

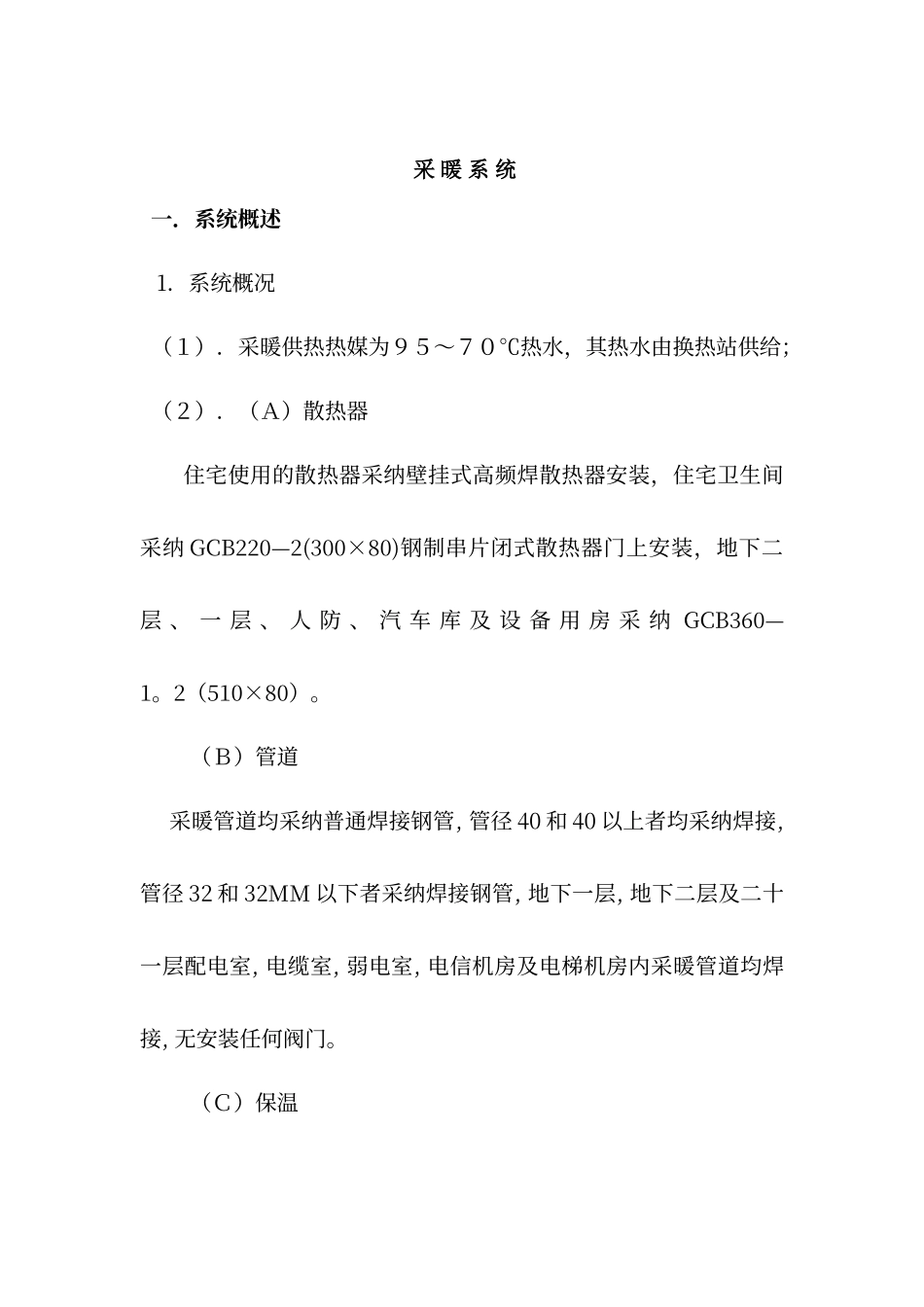

采 暖 系 统 一．系统概述 1．系统概况 （１）．采暖供热热媒为９５～７０℃热水，其热水由换热站供给； （２）．（Ａ）散热器 住宅使用的散热器采纳壁挂式高频焊散热器安装，住宅卫生间采纳 GCB220—2(300×80)钢制串片闭式散热器门上安装，地下二层 、 一 层 、 人 防 、 汽 车 库 及 设 备 用 房 采 纳 GCB360—1。2（510×80）。 （Ｂ）管道 采暖管道均采纳普通焊接钢管, 管径 40 和 40 以上者均采纳焊接, 管径 32 和 32MM 以下者采纳焊接钢管, 地下一层, 地下二层及二十一层配电室, 电缆室, 弱电室, 电信机房及电梯机房内采暖管道均焊接, 无安装任何阀门。 （Ｃ）保温 管井内, 地下一层, 地下二层, 十三层, 屋面暖沟, 电梯机房层各房间, 水箱, 暖气供回水干管及阀门均做保温, 保温材料采纳岩棉管壳, 外缠玻璃丝布, 刷防火涂料。 （Ｄ）阀门 公称直径（ＤＮ）小于等于５０的阀门采纳铜截止阀（Ｊ１１Ｔ－１６），公称直径（ＤＮ）大于等于５０ 的阀门采纳蝶阀（Ｄ７37 Ｆ－１ 6）。 二．系统流程 （１）根据所属水系的不同，采暖可分为三个部分（见流程示意图）： （Ａ）．地下二层及地下一层、人防、汽车库及设备用房为低区，采纳上供上回双管系统。 (B).中段、南段、北段 1—13 层为中区，采纳上供下回单双管顺流系统。 (C) 南段、北段 14—20 层为高区采纳上供下回单管顺流系统。 （２）采暖供水来自换热站的分水器，其回水亦回到换热站，循环泵注入换热器，再成为供水进入分水器， 三．主要设备、材料技术参数设 备 名 称型号、规格集 水 器DN700×2930分 水 器DN700×2930膨 胀 水 箱2600×2000×1500蝶阀D373F－16铜截阀J11T－16 四．操作（送暖）程序 １．送暖的必要条件 送暖前必须具备以下条件： （１）采暖系统压力测试完毕并合格； （２）采暖系统冲洗完毕并合格，且冲洗完成期距送暖期不超过３０天； （３）换热站已投入运行并正常； （４）建筑物的保温维护结构（如门窗等）完整。 （５）易损配件准备充足； （６）制定有统一的运行计划和步骤及统一的指挥调度。 ２．送暖的步骤 （１）送暖时应遵循的原则 送暖时应遵循的原则是：由远而近，由大而小。即先送离换热站远的用户，后送离换热站近的用户；先送荷载大的用户，后送荷载小的用户。根据本工程的特点，建议的送暖程序是： （２）．送暖的步骤和方法 （Ａ）送暖前的各...
