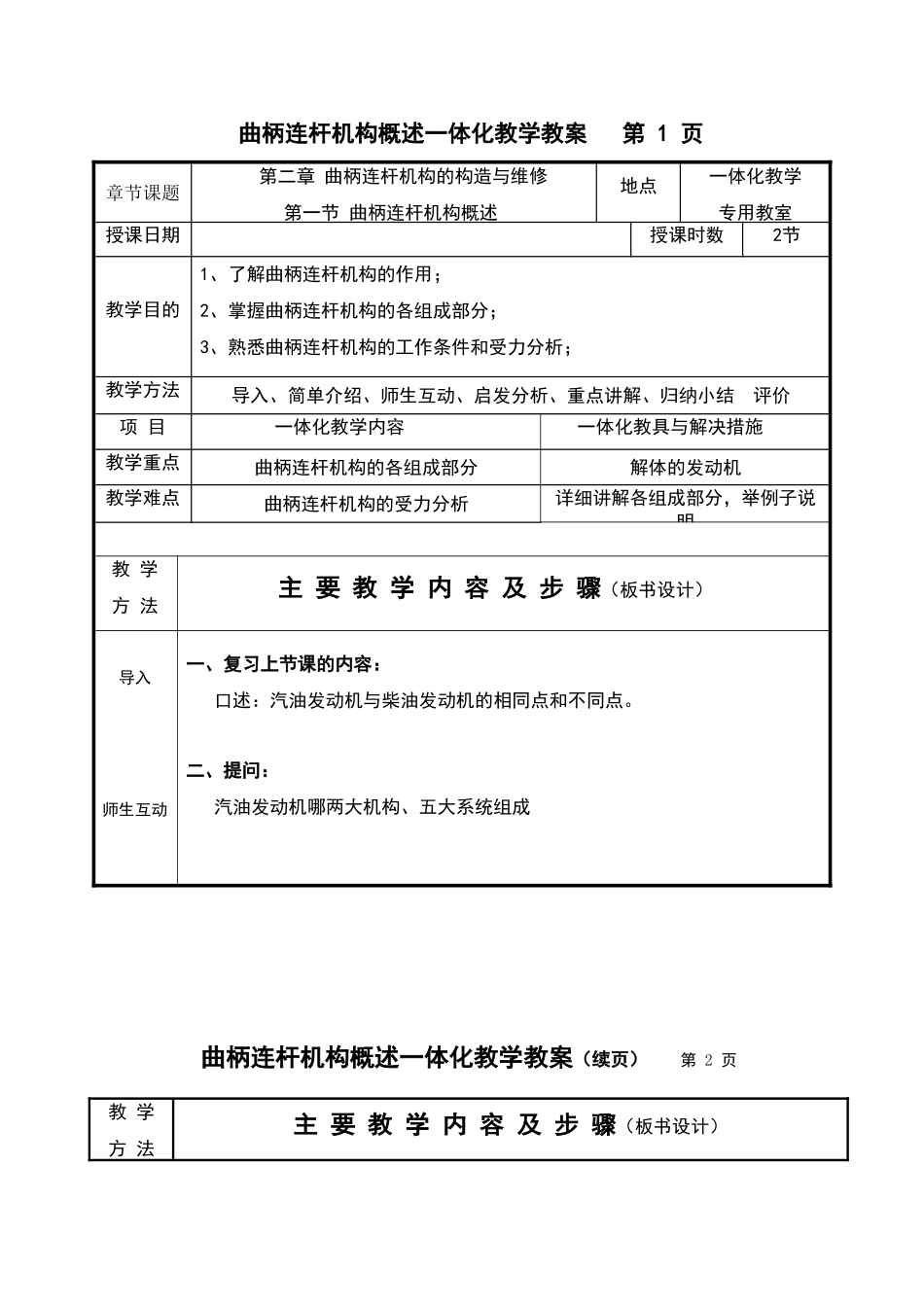

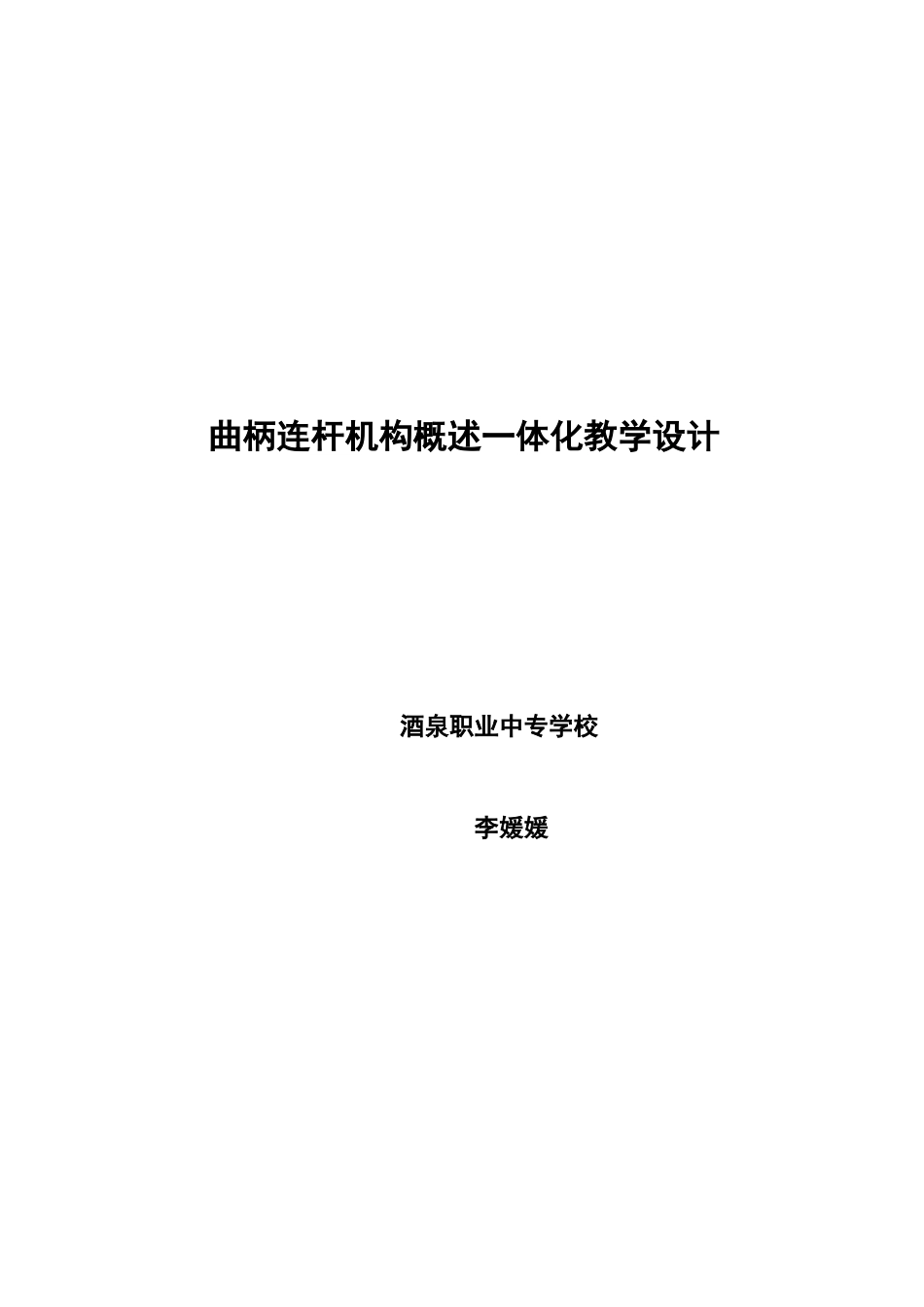

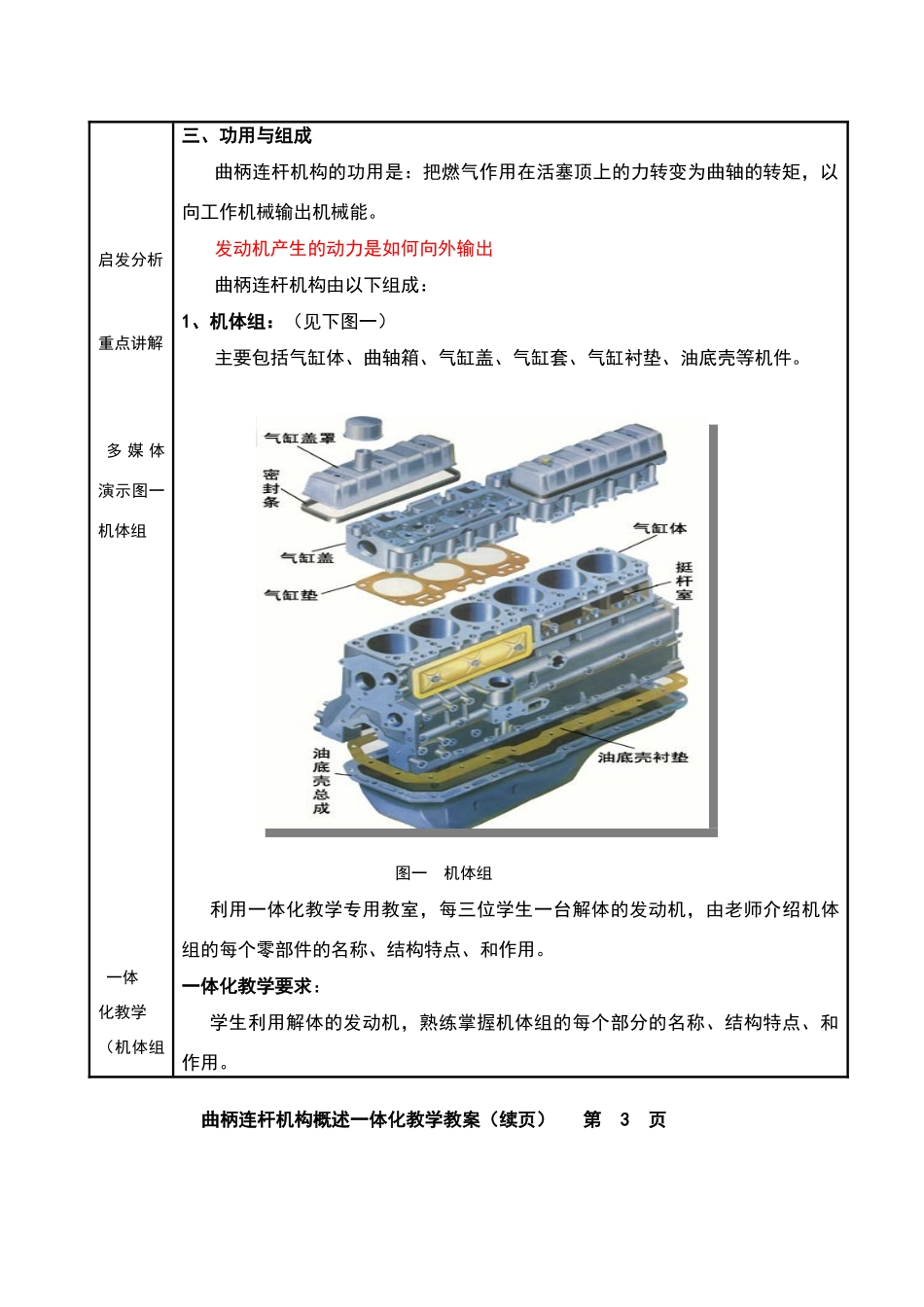

曲柄连杆机构概述一体化教学设计 酒泉职业中专学校李媛媛曲柄连杆机构概述一体化教学教案 第 1 页章节课题第二章 曲柄连杆机构的构造与维修第一节 曲柄连杆机构概述地点一体化教学专用教室授课日期授课时数2节教学目的1、了解曲柄连杆机构的作用；2、掌握曲柄连杆机构的各组成部分；3、熟悉曲柄连杆机构的工作条件和受力分析；教学方法导入、简单介绍、师生互动、启发分析、重点讲解、归纳小结 评价项 目一体化教学内容一体化教具与解决措施教学重点曲柄连杆机构的各组成部分解体的发动机教学难点曲柄连杆机构的受力分析详细讲解各组成部分，举例子说明教 学方 法主 要 教 学 内 容 及 步 骤（板书设计） 导入师生互动一、复习上节课的内容：口述：汽油发动机与柴油发动机的相同点和不同点。二、提问：汽油发动机哪两大机构、五大系统组成曲柄连杆机构概述一体化教学教案（续页） 第 2 页教 学方 法主 要 教 学 内 容 及 步 骤（板书设计）启发分析重点讲解多 媒 体演示图一机体组一体化教学（机体组实物演示三、功用与组成曲柄连杆机构的功用是：把燃气作用在活塞顶上的力转变为曲轴的转矩，以向工作机械输出机械能。发动机产生的动力是如何向外输出曲柄连杆机构由以下组成：1、机体组：（见下图一）主要包括气缸体、曲轴箱、气缸盖、气缸套、气缸衬垫、油底壳等机件。 图一 机体组利用一体化教学专用教室，每三位学生一台解体的发动机，由老师介绍机体组的每个零部件的名称、结构特点、和作用。一体化教学要求：学生利用解体的发动机，熟练掌握机体组的每个部分的名称、结构特点、和作用。曲柄连杆机构概述一体化教学教案（续页） 第 3 页教 学方 法主 要 教 学 内 容 及 步 骤（板书设计）重点讲解多 媒 体演示图二机体组一体化教学（活塞连杆组实物2、活塞连杆组：主要包括活塞、活塞环、活塞销和连杆等机件。（见下图二） 图二 活塞连杆组由老师利用实物，介绍活塞连杆组的每个零部件的名称、结构特点、和作用。一体化教学要求：学生利用解体的发动机，熟练掌握活塞连杆组的每个部分的名称、结构特点、和作用。曲柄连杆机构概述一体化教学教案（续页） 第 4 页气环油环活塞销活塞连杆连杆螺栓连杆轴瓦连杆盖教 学方 法主 要 教 学 内 容 及 步 骤（板书设计）重点讲解多 媒 体演示图三机体组一体化教学（曲轴飞轮组实物演 示 讲解）3、曲轴飞轮组：主要包括曲轴、飞轮...
