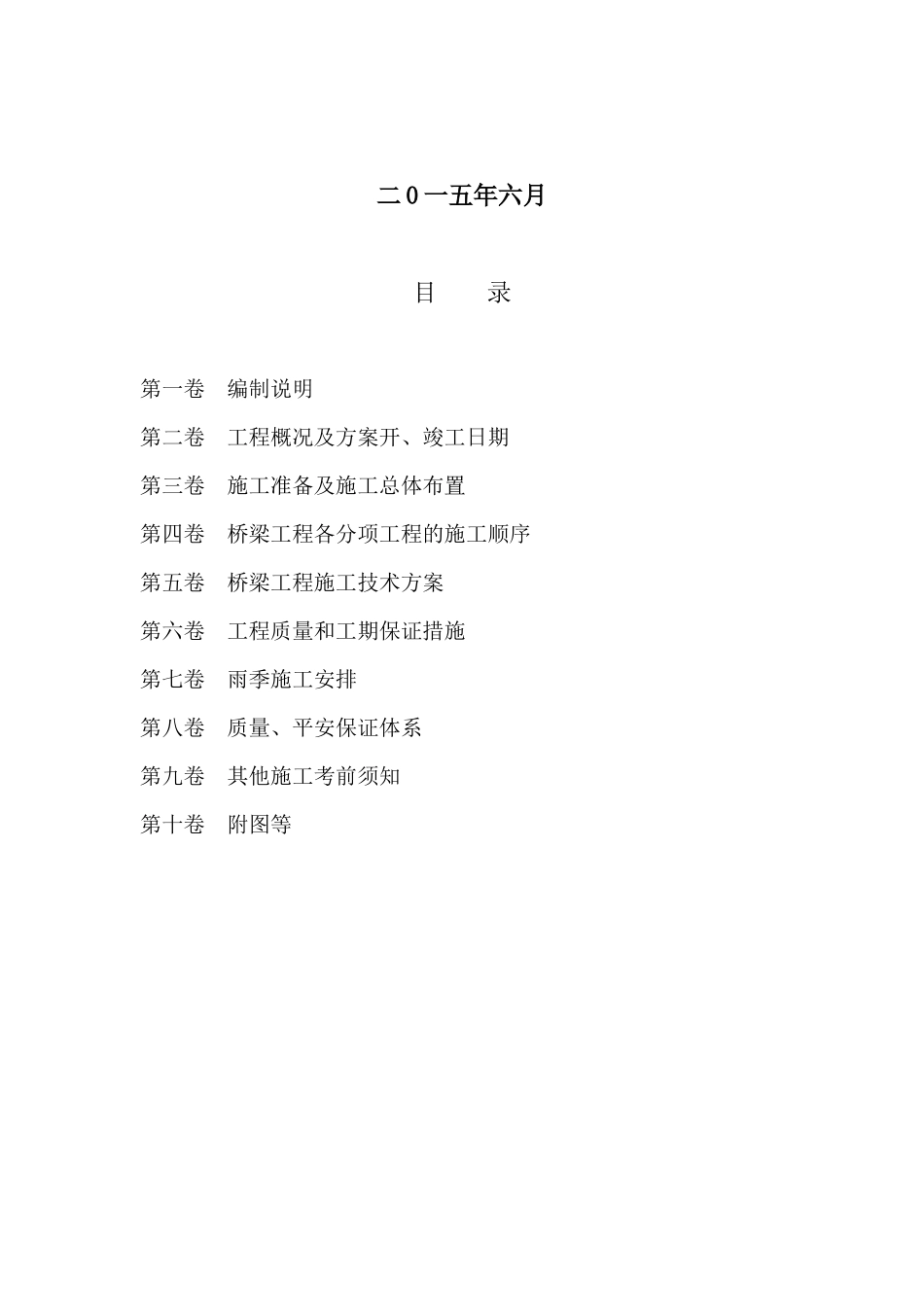

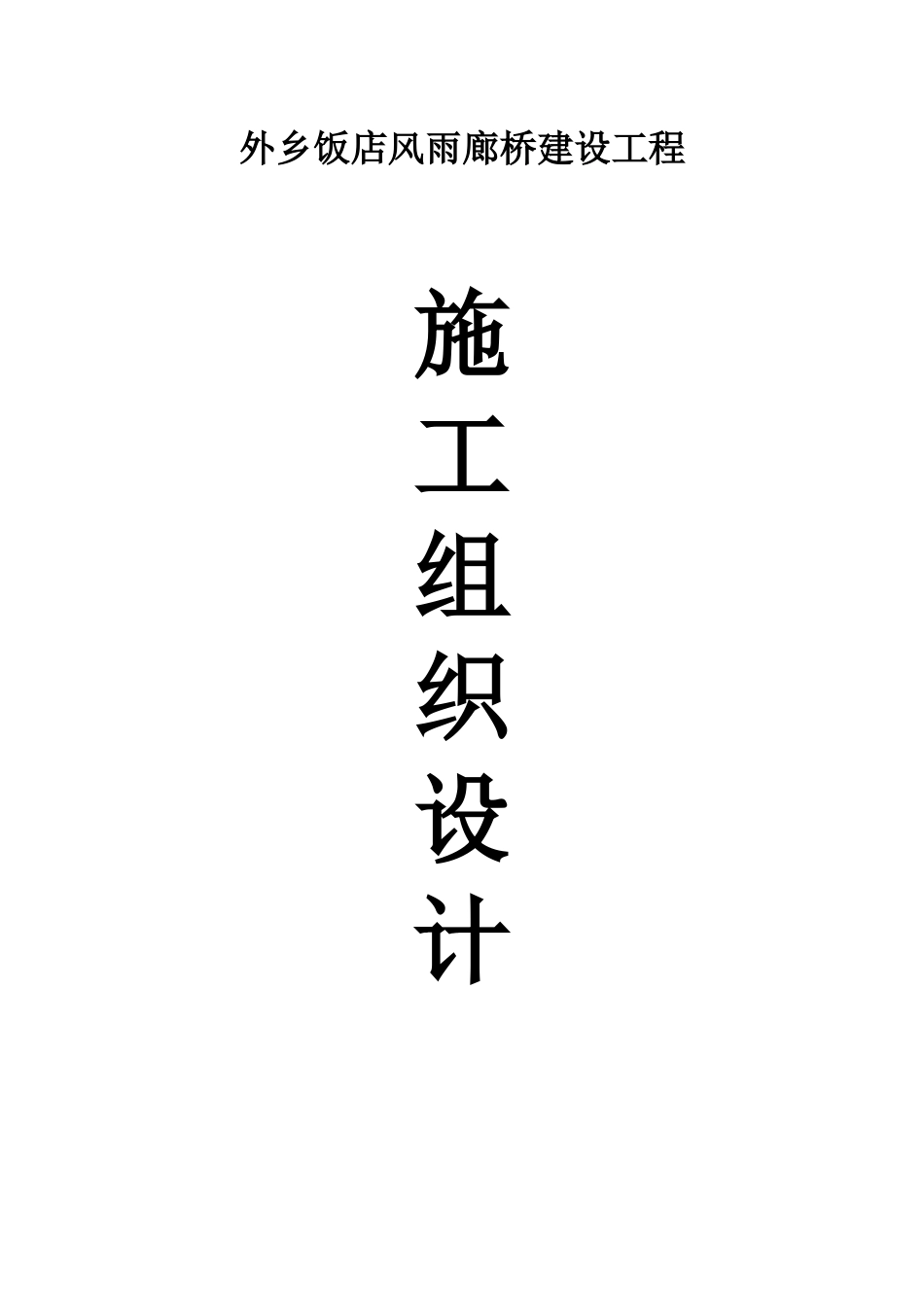

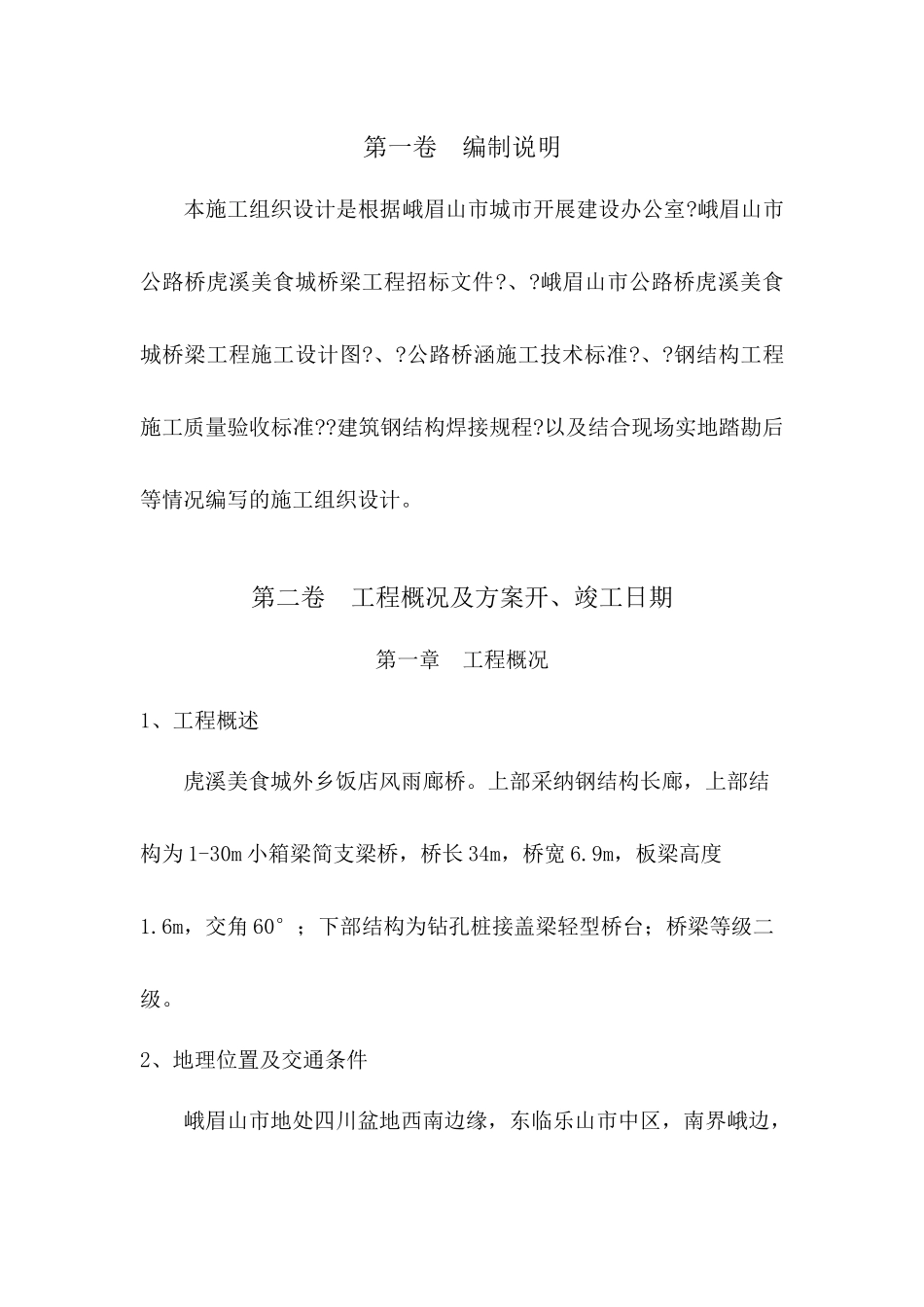

外乡饭店风雨廊桥建设工程施工组织设计 二 0 一五年六月目 录第一卷 编制说明 第二卷 工程概况及方案开、竣工日期 第三卷 施工准备及施工总体布置 第四卷 桥梁工程各分项工程的施工顺序 第五卷 桥梁工程施工技术方案 第六卷 工程质量和工期保证措施 第七卷 雨季施工安排 第八卷 质量、平安保证体系 第九卷 其他施工考前须知 第十卷 附图等 第一卷 编制说明本施工组织设计是根据峨眉山市城市开展建设办公室?峨眉山市公路桥虎溪美食城桥梁工程招标文件?、?峨眉山市公路桥虎溪美食城桥梁工程施工设计图?、?公路桥涵施工技术标准?、?钢结构工程施工质量验收标准??建筑钢结构焊接规程?以及结合现场实地踏勘后等情况编写的施工组织设计。 第二卷 工程概况及方案开、竣工日期第一章 工程概况1、工程概述虎溪美食城外乡饭店风雨廊桥。上部采纳钢结构长廊,上部结构为 1-30m 小箱梁简支梁桥,桥长 34m,桥宽 6.9m,板梁高度1.6m,交角 60°;下部结构为钻孔桩接盖梁轻型桥台;桥梁等级二级。2、地理位置及交通条件峨眉山市地处四川盆地西南边缘,东临乐山市中区,南界峨边,西靠洪雅,北与夹江接壤,地形呈不规那么的长方形分布,东西宽约 25km 南北长达 46km。拟建工程场地具体位于峨眉山市十里山,场地对面是进入峨眉山风景区的必经之路,通往桥位区外围道路路面较宽、较好,交通条件便利,通行极为顺畅。3、气象、水文峨眉山市地处四川盆地西南边缘,是平原向山区的过渡地带。据峨眉山市气象站 1951 年~2024 年的实测记录统计资料,峨眉盆地年平均气温 17℃。气候具有冬暖夏凉,四季清楚,干湿清楚的气候特点。年平均气温~℃,月平均温度最高是℃,极端最高气温℃〔1953 年 8 月 18 日〕,极端最低气温-℃〔1975 年 12 月 15 日〕,最冷月 1 月份。峨眉山市 1971~2024 年平均降雨量为;年平均蒸发量。全年风向以 NE.NNE 为主,最大风速〔1978 年 4 月 30 日〕。年平均无霜期长达 300 天以上,年平均霜日~9.4 天,年平均降雪日数仅~2.7 天。4、水文地质条件场区内地表水排水通畅,水源靠大气降雨补给,水量受季节变化影响,径流途径短,以流向峨眉河及向下部基岩聚集渗透形式排泄。场区内地下水主要接受大气降水及峨眉河地表水补给,地表水主要向峨眉河排泄,峨眉河在场区内由北向南流,随季节性变化较大,峨眉河补给主要为大气降水,桥位区水文地质条件简单,地下水类型单一。据...
