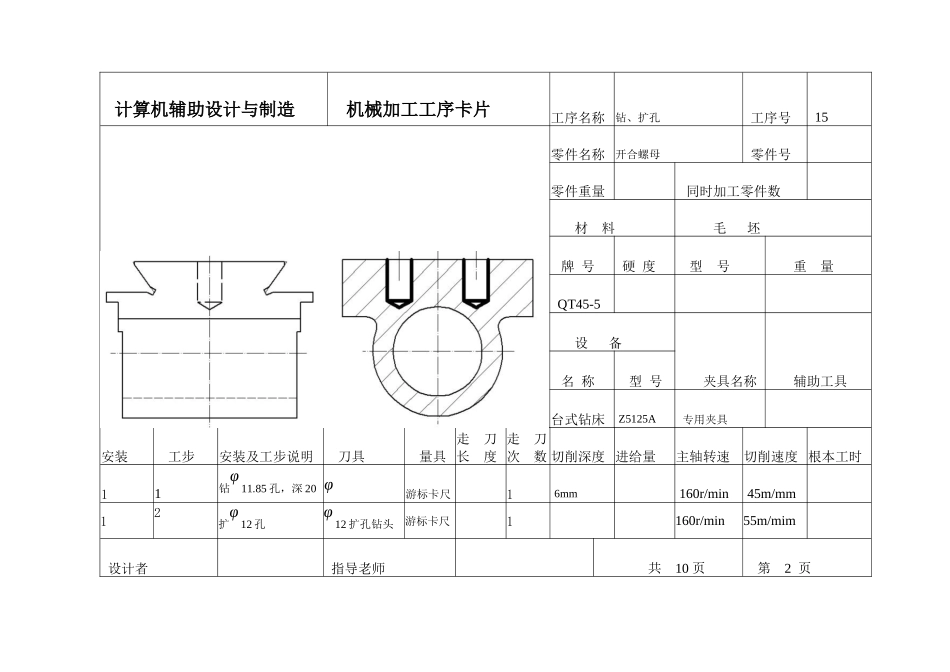

计算机辅助设计与制造 机械加工工序卡片工序名称粗铣平面 工序号 10零件名称开合螺母 零件号零件重量 同时加工零件数 2 材 料 毛 坯 牌 号 硬 度 型 号重 量 QT45-5 设 备夹具名称辅助工具 名 称型 号卧式铣床 X6132专用夹具安装工步安装及工步说明刀具量具走 刀长 度走 刀次 数切削深度 进给量主轴转速切削速度 根本工时11 粗铣平面铣刀游标卡尺1 650r/min 60m/mm 设计者 指导老师共 10 页 第 1 页 计算机辅助设计与制造 机械加工工序卡片工序名称钻、扩孔 工序号 15零件名称开合螺母 零件号零件重量 同时加工零件数 材 料 毛 坯 牌 号 硬 度 型 号重 量 QT45-5 设 备夹具名称辅助工具 名 称型 号台式钻床 Z5125A 专用夹具安装工步安装及工步说明刀具量具走 刀长 度走 刀次 数 切削深度 进给量主轴转速切削速度 根本工时11钻φ11.85 孔，深 20 φ游标卡尺1 6mm 160r/min 45m/mm12扩φ12 孔φ12 扩孔钻头游标卡尺1160r/min55m/mim 设计者 指导老师共 10 页 第 2 页 计算机辅助设计与制造 机械加工工序卡片工序名称铣面、空刀槽 工序号 20零件名称开合螺母 零件号零件重量 同时加工零件数 材 料 毛 坯 牌 号 硬 度 型 号重 量 QT45-5 设 备夹具名称辅助工具 名 称型 号卧式铣床 X6132专用夹具安装工步安装及工步说明刀具量具走 刀长 度走 刀次 数切削深度 进给量主轴转速切削速度根本工时 11粗铣平面锯片铣刀 游标卡尺1 650r/min 60m/mim 1 2铣空刀槽锯片铣刀 游标卡尺1700r/min40m/mim13铣导轨侧面锯片铣刀 游标卡尺1650r/min50m/mim 设计者 指导老师共 10 页 第 3 页 计算机辅助设计与制造 机械加工工序卡片工序名称粗刨平面 工序号25零件名称开合螺母 零件号零件重量 同时加工零件数 材 料 毛 坯 牌 号 硬 度 型 号重 量 QT45-5 设 备夹具名称辅助工具 名 称型 号牛头刨床 刨 6025专用夹具安装工步安装及工步说明刀具量具走 刀长 度走 刀次 数切削深度 进给量主轴转速切削速度 根本工时 11粗刨平面刨刀游标卡尺2 15m/min 设计者 指导老师共 10 页 第 4 页 计算机辅助设计与制造 机械加工工序卡片工序名称粗镗孔 工序号 30零件名称开合螺母 零件号零件重量 同时加工零件数 材 料 毛 坯 牌 号 硬 度 型 号重 量 QT45-5 设 备夹具名称辅助工具 ...
