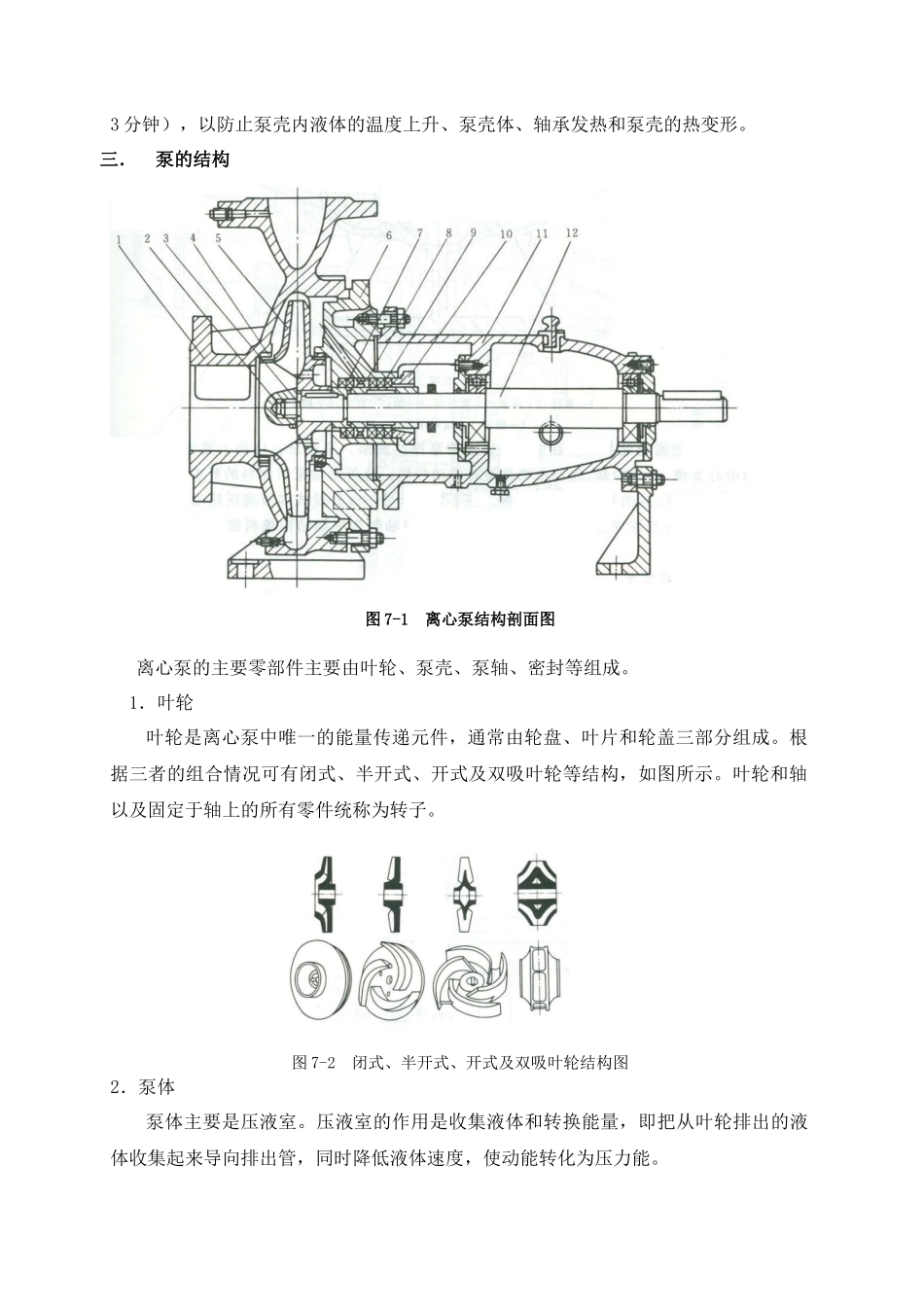

机泵岗位培训教程泵是用来输送液体并且直接给液体增加能量的一种机器。在石油化工生产中，泵的适用相当广泛。原料、中间产品和最终产品大都是液体，必须用泵来输送，以满足工艺流程的要求。一．泵的分类二． 泵的工作原理离心泵在启动之前，泵内应灌满液体(自吸泵除外），此过程称为灌泵。工作时，泵叶轮中的液体跟着叶轮旋转，因而产生离心力，在此离心力的作用下，液体自叶轮飞出。液体经过泵的排液室、扩压管，从泵的排液口流到泵外管路中。与此同时，由于叶轮内液体被抛出，在叶轮中心附近形成低压区，液体在液面气压的作用下，经吸液管及泵的液室而进入叶轮中，这样，叶轮在旋转中，一面不断地吸入液体，一面又不断地给吸入的液体一定的能量，将它抛到排液室，并经扩压管而流出泵外。离心泵可以用排液管路上的阀门来调节流量。但对于容积式泵，一般不允许用这种方法来调节流量，若关小排液管路上的阀门，不仅起不到调节流量的作用，反而会使泵憋压而发生事故。离心泵在启动时，为了保护电机，防止电机的启动电流太大而超负荷，出口阀门应关闭。在这种情况下，流量为零，离心泵中液体在叶轮旋转作用下仍然提高了压力能，但轴功率不为零。这部分功率是离心泵的空载轴功率，它消耗在机械磨损，轮盘摩擦，容积泄漏，流动冲击损失方面。但这时离心泵只允许作短时间的运行(一般 1－3 分钟），以防止泵壳内液体的温度上升、泵壳体、轴承发热和泵壳的热变形。三．泵的结构图 7-1 离心泵结构剖面图离心泵的主要零部件主要由叶轮、泵壳、泵轴、密封等组成。 1．叶轮叶轮是离心泵中唯一的能量传递元件，通常由轮盘、叶片和轮盖三部分组成。根据三者的组合情况可有闭式、半开式、开式及双吸叶轮等结构，如图所示。叶轮和轴以及固定于轴上的所有零件统称为转子。图 7-2 闭式、半开式、开式及双吸叶轮结构图2．泵体泵体主要是压液室。压液室的作用是收集液体和转换能量，即把从叶轮排出的液体收集起来导向排出管，同时降低液体速度，使动能转化为压力能。3．密封为了避开泵的转子与固定壳体相碰，转子与固定不动的壳体之间应有一定的间隙。为了防止外泄漏，即防止液体通过泵轴贯穿泵壳时的间隙漏出泵外或空气漏入泵内，在泵轴贯穿泵壳处装设轴封。密封型式主要有机械密封和填料密封，其中用最广泛的是机械密封，结构如下图。1 动环；2 动环密封圈；3 弹簧；4 弹簧座；5 定位螺钉；6 静环；7 静环密封圈；8 防转销图 7-3 机械密封原理图机...
