电子百拼设计练习题(智PU含答案小高)VIP专享

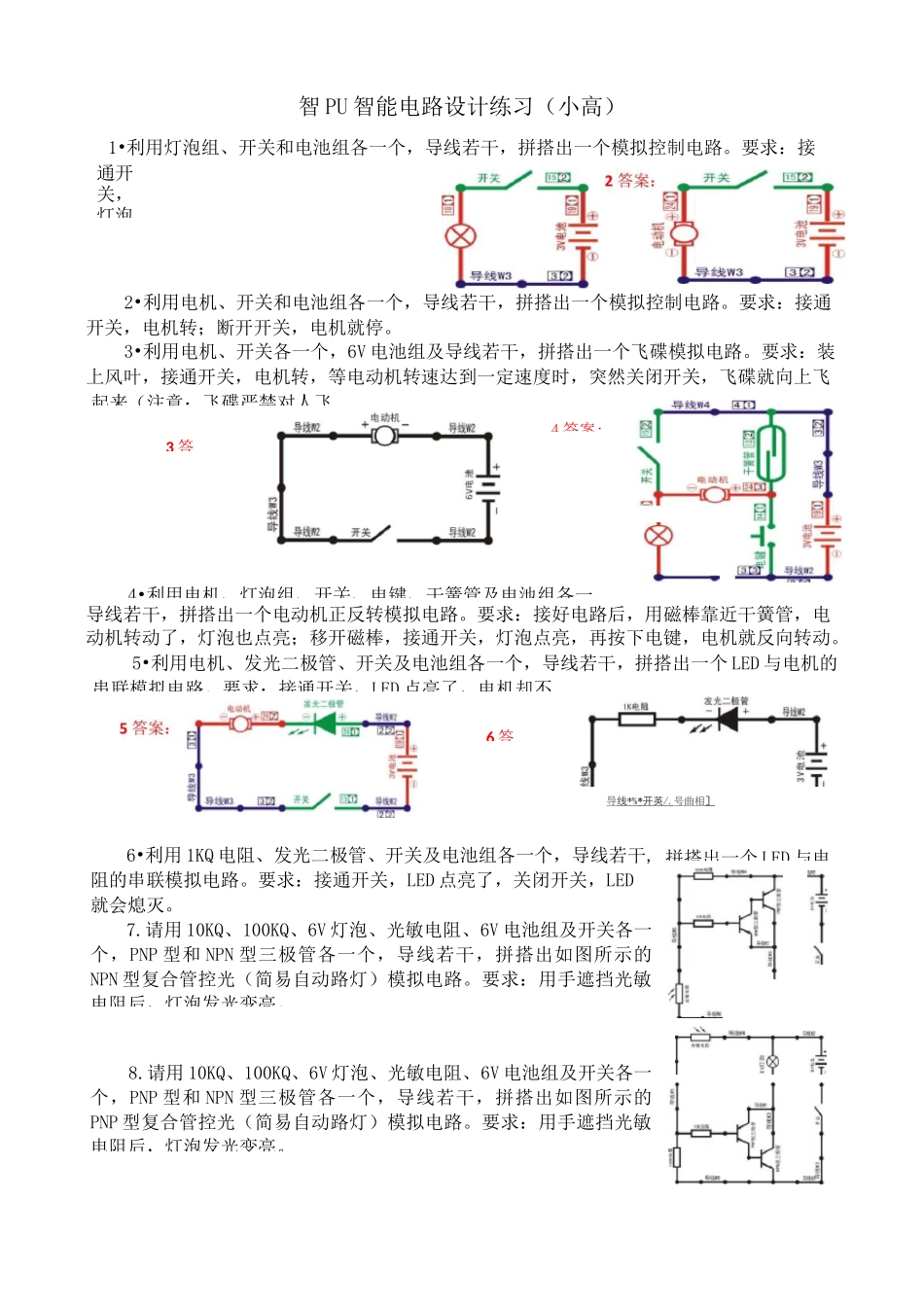

6 答6•利用 1KQ 电阻、发光二极管、开关及电池组各一个，导线若干,阻的串联模拟电路。要求：接通开关，LED 点亮了，关闭开关，LED就会熄灭。7.请用 10KQ、100KQ、6V 灯泡、光敏电阻、6V 电池组及开关各一个，PNP 型和 NPN 型三极管各一个，导线若干，拼搭出如图所示的NPN 型复合管控光（简易自动路灯）模拟电路。要求：用手遮挡光敏电阻后，灯泡发光变亮。8.请用 10KQ、100KQ、6V 灯泡、光敏电阻、6V 电池组及开关各一个，PNP 型和 NPN 型三极管各一个，导线若干，拼搭出如图所示的PNP 型复合管控光（简易自动路灯）模拟电路。要求：用手遮挡光敏电阻后，灯泡发光变亮。通开关，灯泡起来（注意：飞碟严禁对人飞3 答4 答案:4•利用电机、灯泡组、开关、电键、干簧管及电池组各一智 PU 智能电路设计练习（小高）1•利用灯泡组、开关和电池组各一个，导线若干，拼搭出一个模拟控制电路。要求：接2•利用电机、开关和电池组各一个，导线若干，拼搭出一个模拟控制电路。要求：接通开关，电机转；断开开关，电机就停。3•利用电机、开关各一个，6V 电池组及导线若干，拼搭出一个飞碟模拟电路。要求：装上风叶，接通开关，电机转，等电动机转速达到一定速度时，突然关闭开关，飞碟就向上飞导线若干，拼搭出一个电动机正反转模拟电路。要求：接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动。5•利用电机、发光二极管、开关及电池组各一个，导线若干，拼搭出一个 LED 与电机的串联模拟电路。要求：接通开关，LED 点亮了，电机却不导 线 *% * 开英 / . 号曲相 ］ 拼搭出一个 LED 与电9•请用 1KQ、10uF、6V 灯泡、6V 电池组、电键及开关各一个，PNP 型和 NPN 型三极管各一个，导线若干，拼搭出如图的 PNP 型复合管延时自动熄灯模拟电路。要求：接通开关，按一下电键，灯泡点亮后需要延迟一段时间才能熄灭。10.请用 1OKQ、100uF、6V 灯泡、6V 电池组、电键及开关各一个，PNP 型和 NPN 型三极管各一个，导线若干，拼搭出如图所示的 NPN 型复合管延时开关电灯模拟电路。要求：接通开关，按下电键，灯泡要过一会才亮；松开电键，灯泡也要过一会才灭。这里开灯、关灯都有一个延时过程。11.利用 100Q、470uF、6V 电池组、电键各一个,发光二极管，导线若干，拼搭出一个简易的充放电12.请用 1KQ、电动机、可控硅、电键、开关及 3V ...
