建筑混凝土现浇拱形结构施工工法

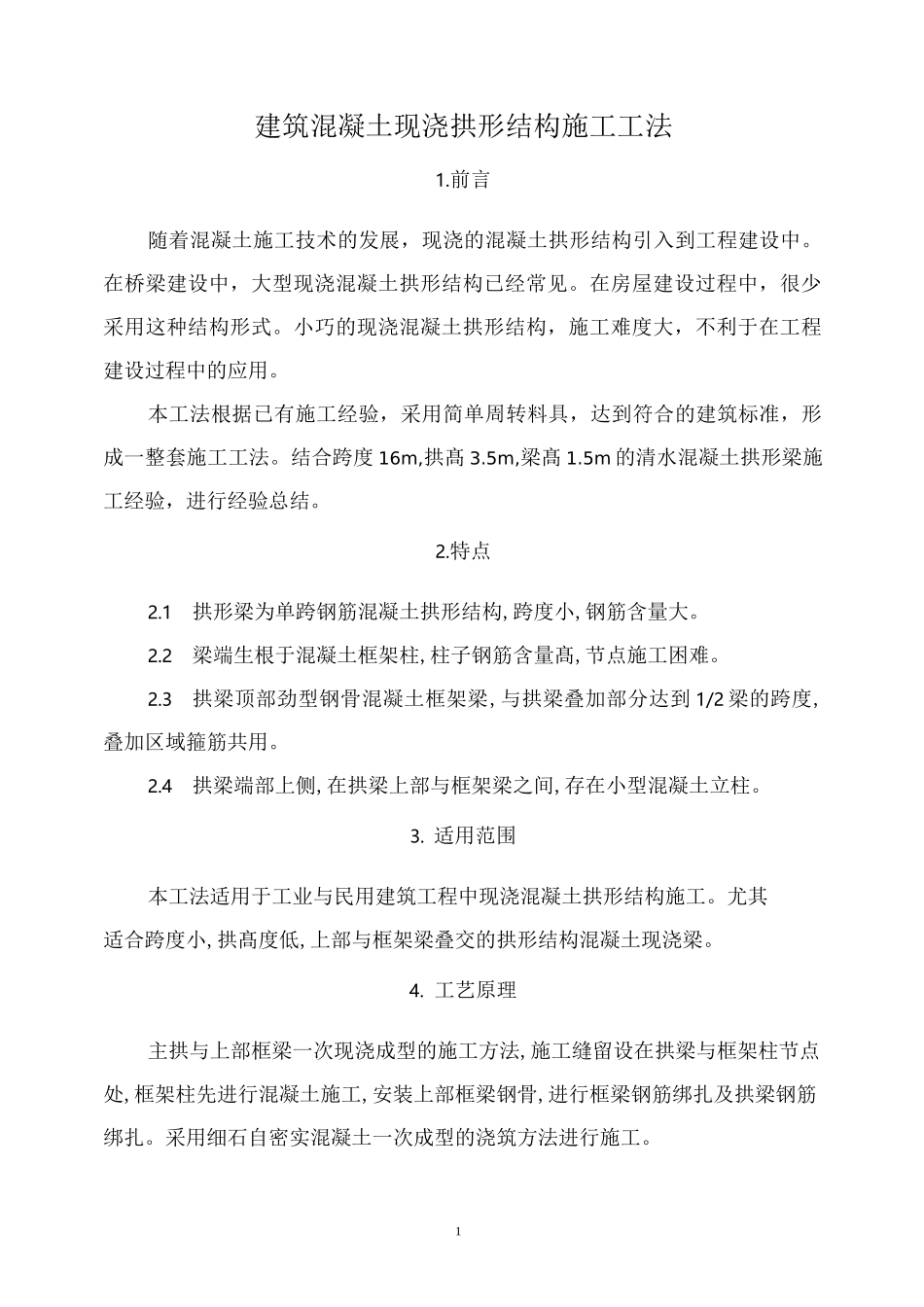

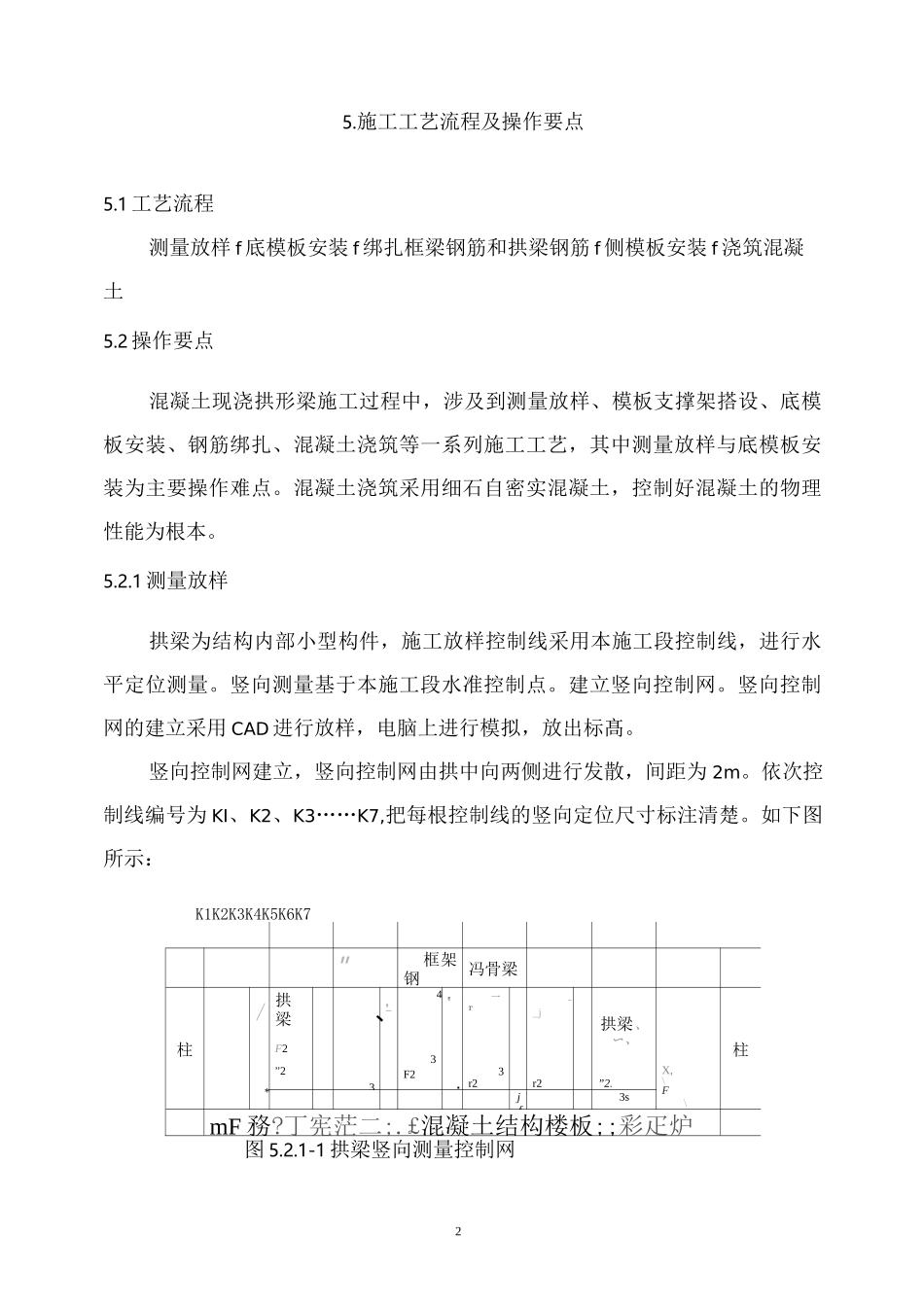

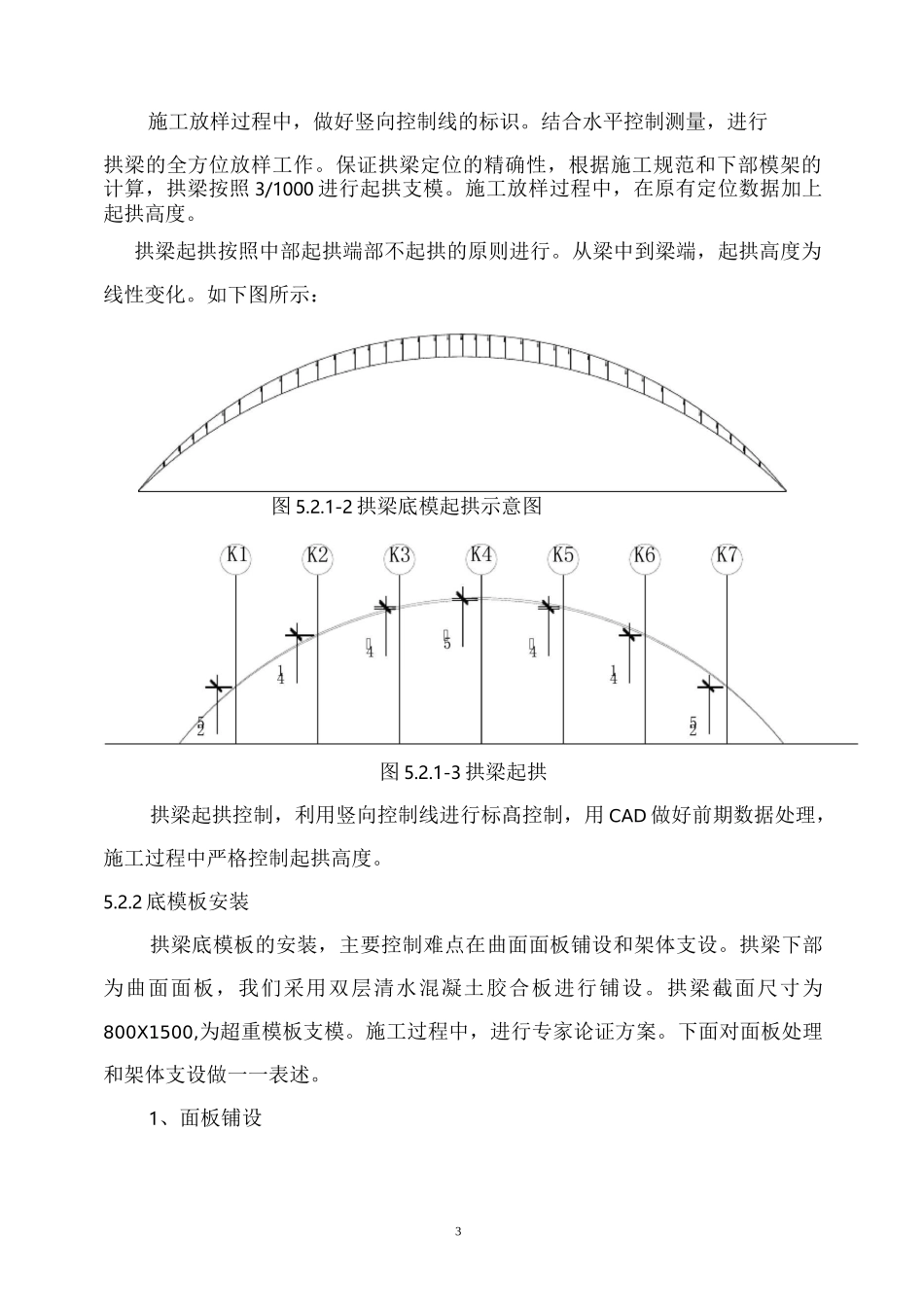

1建筑混凝土现浇拱形结构施工工法1.前言随着混凝土施工技术的发展，现浇的混凝土拱形结构引入到工程建设中。在桥梁建设中，大型现浇混凝土拱形结构已经常见。在房屋建设过程中，很少采用这种结构形式。小巧的现浇混凝土拱形结构，施工难度大，不利于在工程建设过程中的应用。本工法根据已有施工经验，采用简单周转料具，达到符合的建筑标准，形成一整套施工工法。结合跨度 16m,拱髙 3.5m,梁髙 1.5m 的清水混凝土拱形梁施工经验，进行经验总结。2.特点2.1拱形梁为单跨钢筋混凝土拱形结构,跨度小,钢筋含量大。2.2梁端生根于混凝土框架柱,柱子钢筋含量髙,节点施工困难。2.3拱梁顶部劲型钢骨混凝土框架梁,与拱梁叠加部分达到 1/2 梁的跨度,叠加区域箍筋共用。2.4拱梁端部上侧,在拱梁上部与框架梁之间,存在小型混凝土立柱。3. 适用范围本工法适用于工业与民用建筑工程中现浇混凝土拱形结构施工。尤其适合跨度小,拱髙度低,上部与框架梁叠交的拱形结构混凝土现浇梁。4. 工艺原理主拱与上部框梁一次现浇成型的施工方法,施工缝留设在拱梁与框架柱节点处,框架柱先进行混凝土施工,安装上部框梁钢骨,进行框梁钢筋绑扎及拱梁钢筋绑扎。采用细石自密实混凝土一次成型的浇筑方法进行施工。25.施工工艺流程及操作要点5.1 工艺流程测量放样 f 底模板安装 f 绑扎框梁钢筋和拱梁钢筋 f 侧模板安装 f 浇筑混凝土5.2 操作要点混凝土现浇拱形梁施工过程中，涉及到测量放样、模板支撑架搭设、底模板安装、钢筋绑扎、混凝土浇筑等一系列施工工艺，其中测量放样与底模板安装为主要操作难点。混凝土浇筑采用细石自密实混凝土，控制好混凝土的物理性能为根本。5.2.1 测量放样拱梁为结构内部小型构件，施工放样控制线采用本施工段控制线，进行水平定位测量。竖向测量基于本施工段水准控制点。建立竖向控制网。竖向控制网的建立采用 CAD 进行放样，电脑上进行模拟，放出标髙。竖向控制网建立，竖向控制网由拱中向两侧进行发散，间距为 2m。依次控制线编号为 KI、K2、K3……K7,把每根控制线的竖向定位尺寸标注清楚。如下图所示：K1K2K3K4K5K6K7”—框架钢冯骨梁柱/*拱梁F2”2、3!l—-43F2E■一r3r2-_jr2拱梁、〜、”2.X,\F\柱jf3smF 務?丁宪茫二;.£混凝土结构楼板;;彩疋炉图 5.2.1-1 拱梁竖向测量控制网3施工放样过程中，做好竖向控制线的标识。结合水平控制测量，进行拱梁的全方位放样工作。保证拱梁定位的精确性，根据施工规范和下部模架的计算，拱...
