某桥梁主桥施工组织设计

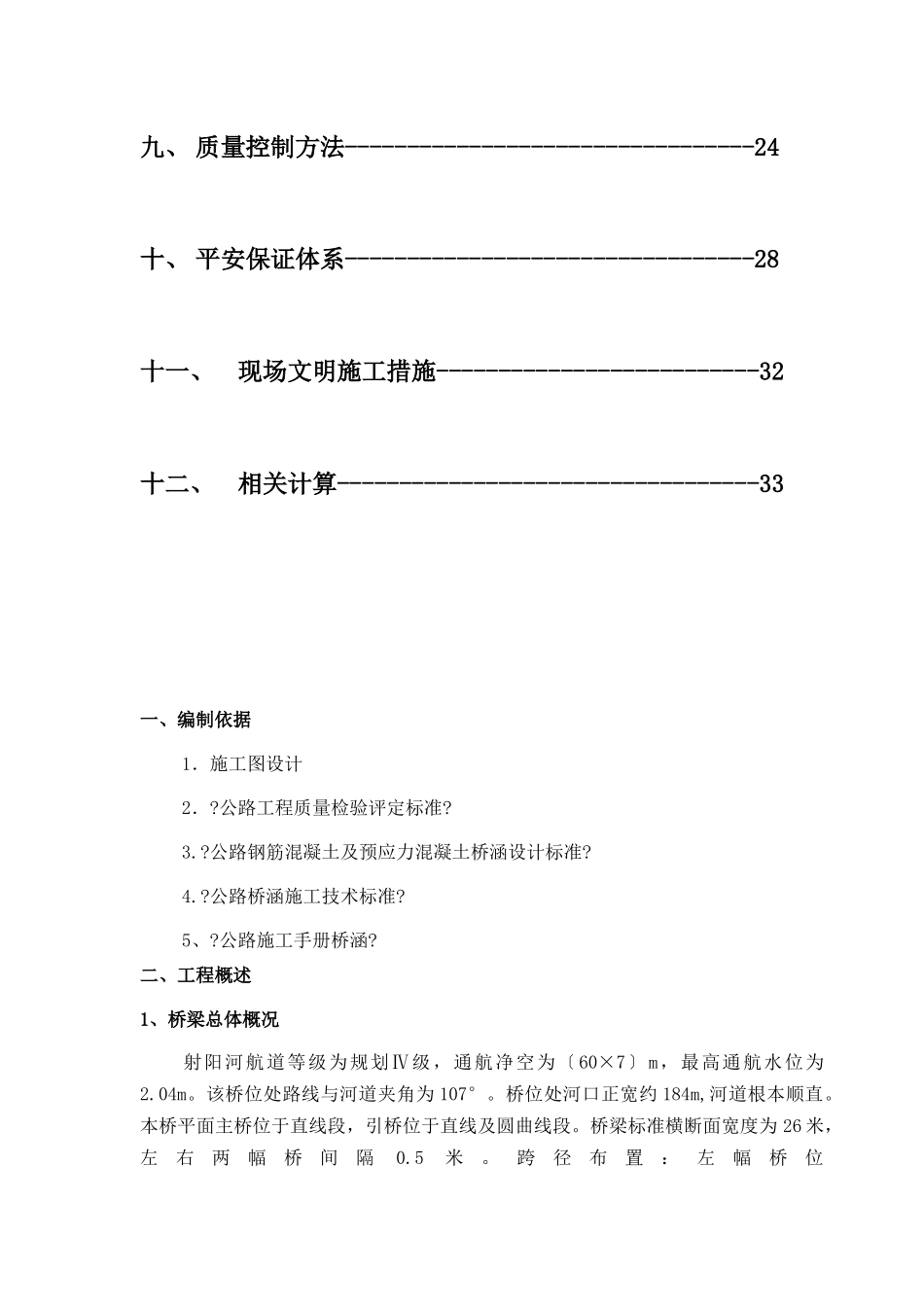

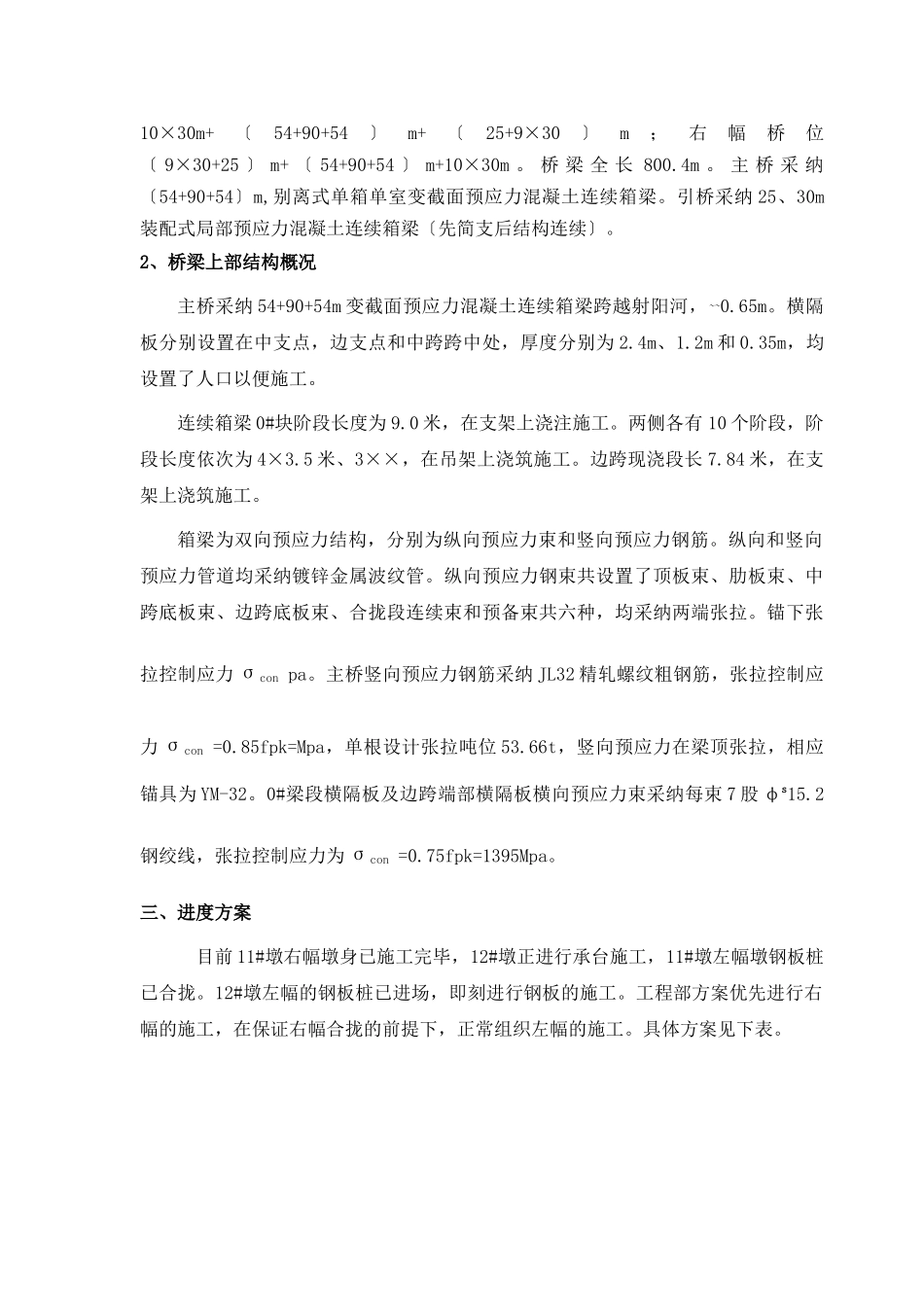

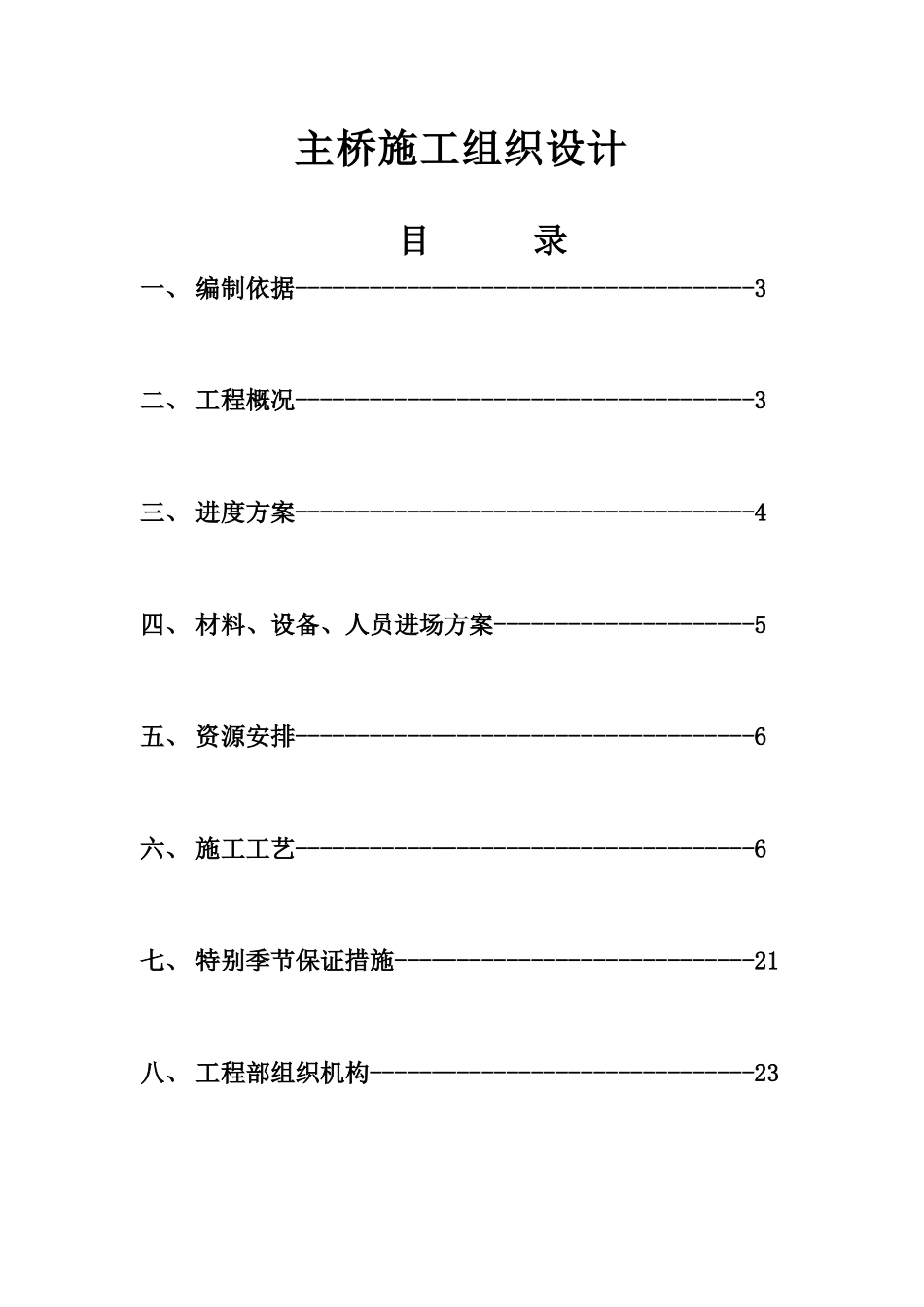

主桥施工组织设计 目 录一、 编制依据-------------------------------------3二、 工程概况-------------------------------------3三、 进度方案-------------------------------------4四、 材料、设备、人员进场方案---------------------5五、 资源安排-------------------------------------6六、 施工工艺-------------------------------------6七、 特别季节保证措施-----------------------------21八、 工程部组织机构-------------------------------23九、 质量控制方法---------------------------------24十、 平安保证体系---------------------------------28十一、现场文明施工措施--------------------------32十二、相关计算----------------------------------33一、编制依据1．施工图设计2．?公路工程质量检验评定标准?3.?公路钢筋混凝土及预应力混凝土桥涵设计标准?4.?公路桥涵施工技术标准?5、?公路施工手册桥涵?二、工程概述1、桥梁总体概况射阳河航道等级为规划Ⅳ级，通航净空为〔60×7〕m，最高通航水位为2.04m。该桥位处路线与河道夹角为 107°。桥位处河口正宽约 184m,河道根本顺直。本桥平面主桥位于直线段，引桥位于直线及圆曲线段。桥梁标准横断面宽度为 26 米，左右两幅桥间隔0.5米。跨径布置：左幅桥位10×30m+〔54+90+54〕m+〔25+9×30〕m；右幅桥位〔 9×30+25 〕 m+ 〔 54+90+54 〕 m+10×30m 。 桥 梁 全 长 800.4m 。 主 桥 采 纳〔54+90+54〕m,别离式单箱单室变截面预应力混凝土连续箱梁。引桥采纳 25、30m装配式局部预应力混凝土连续箱梁〔先简支后结构连续〕。2、桥梁上部结构概况主桥采纳 54+90+54m 变截面预应力混凝土连续箱梁跨越射阳河， ~~0.65m。横隔板分别设置在中支点，边支点和中跨跨中处，厚度分别为 2.4m、1.2m 和 0.35m，均设置了人口以便施工。连续箱梁 0#块阶段长度为 9.0 米，在支架上浇注施工。两侧各有 10 个阶段，阶段长度依次为 4×3.5 米、3××，在吊架上浇筑施工。边跨现浇段长 7.84 米，在支架上浇筑施工。箱梁为双向预应力结构，分别为纵向预应力束和竖向预应力钢筋。纵向和竖向预应力管道均采纳镀锌金属波纹管。纵向预应力钢束共设置了顶板束、肋板束、中跨底板束、边跨底板束、合拢段连续束和预备束共六种，均采纳两端张拉。锚下张拉控制应力 σcon pa。主桥竖向预应力钢筋采纳 JL32 精轧螺纹粗钢筋，张拉控制应力 ...
