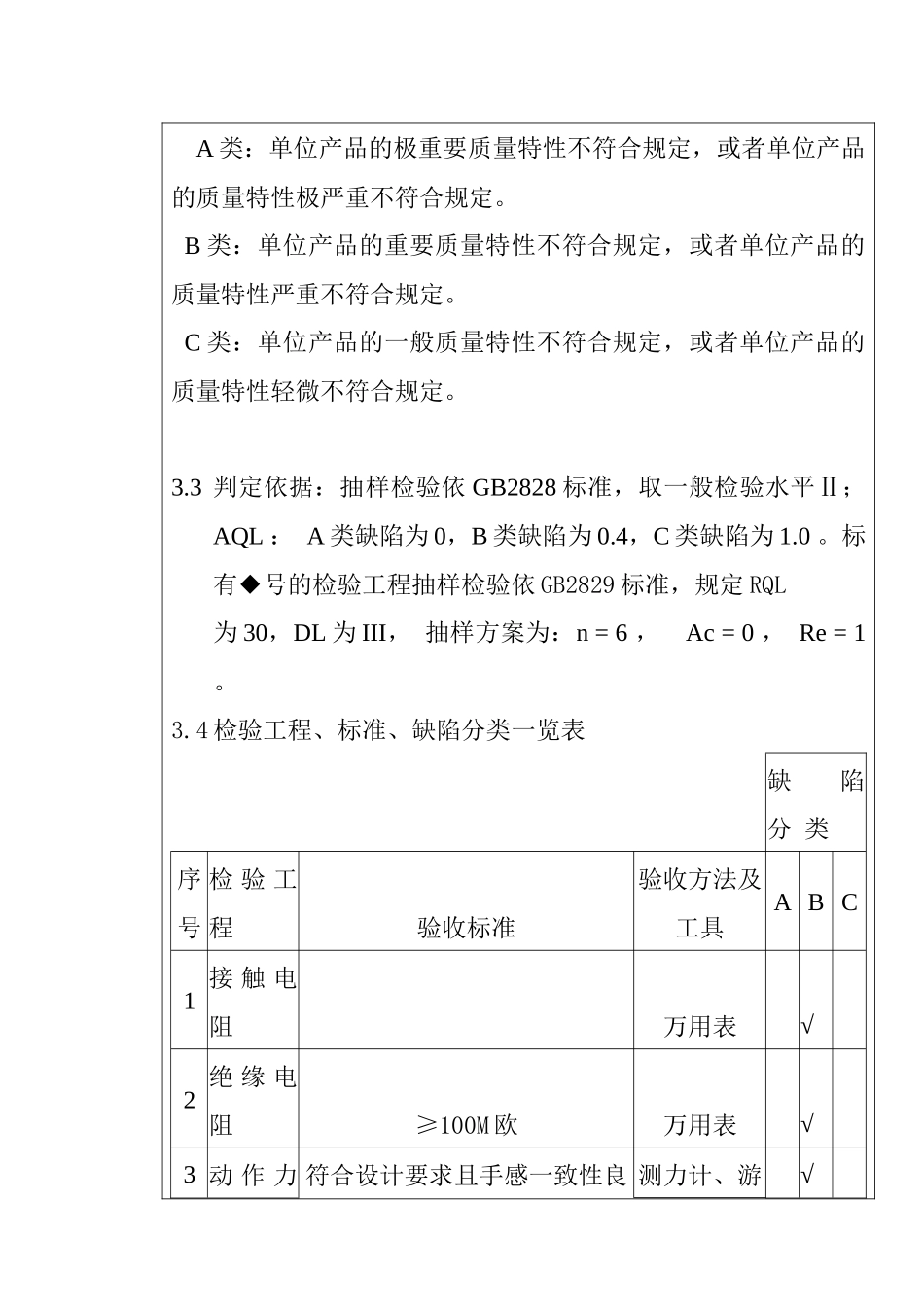

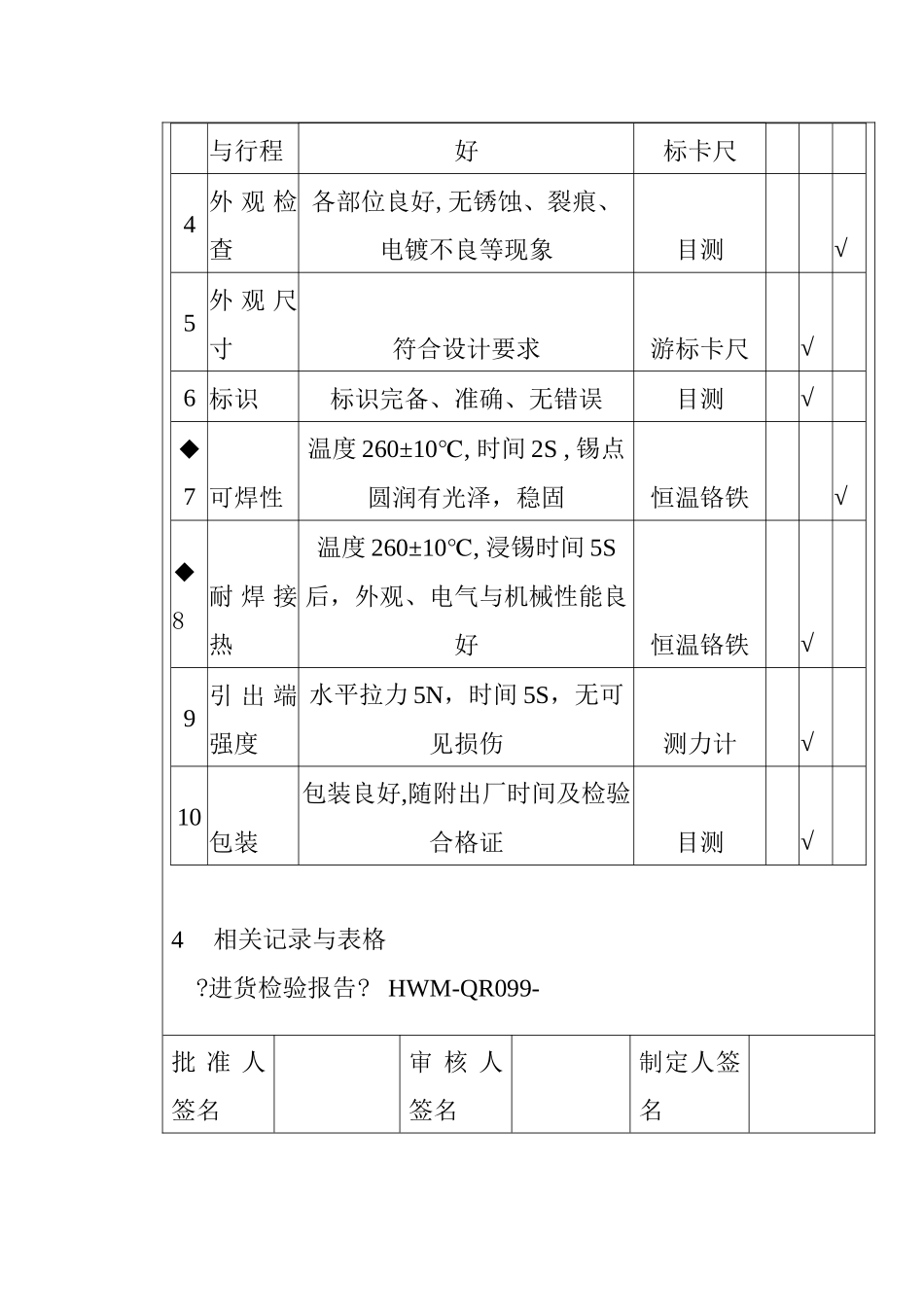

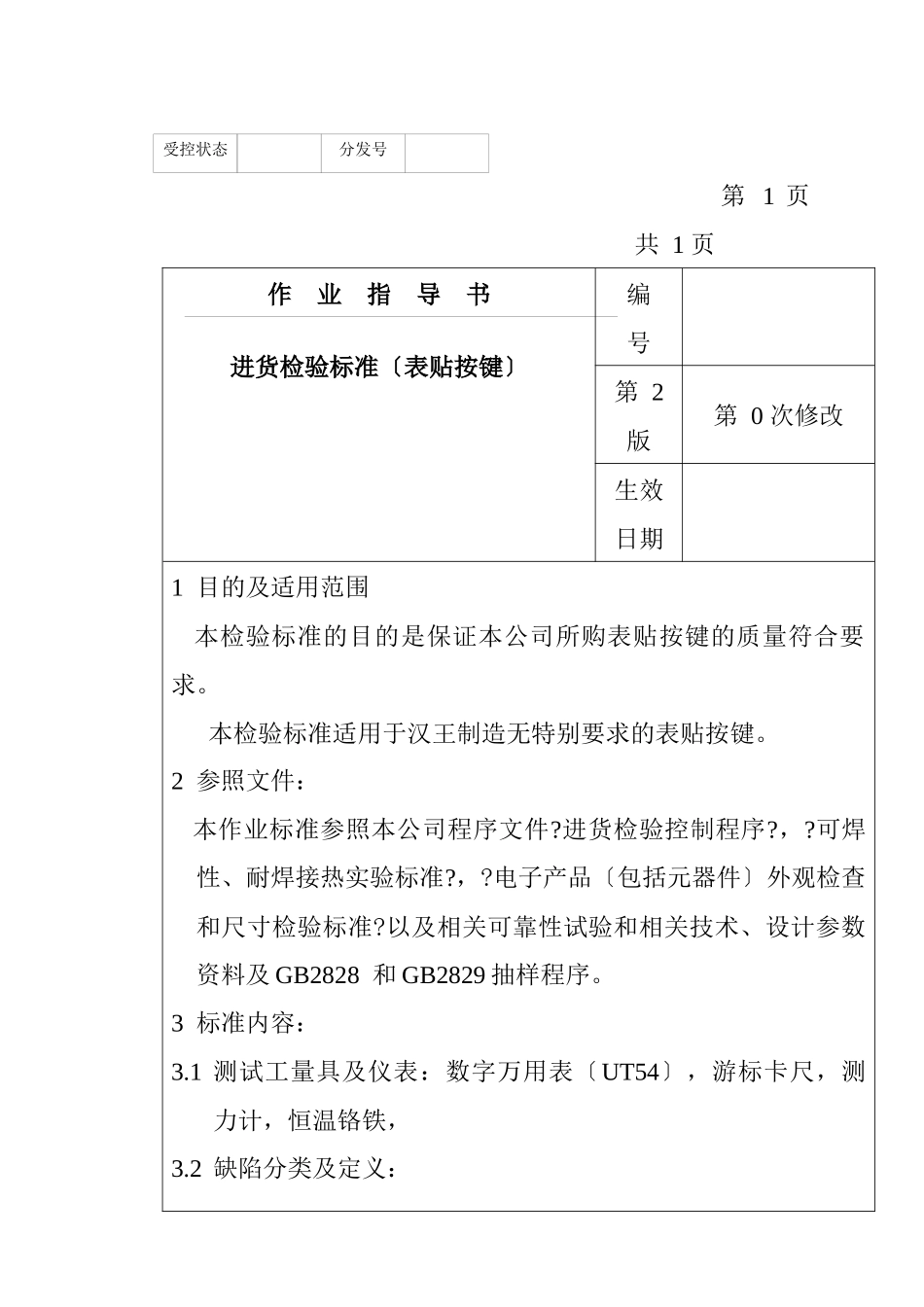

第 1 页 共 1 页作 业 指 导 书 进货检验标准〔表贴按键〕编 号第 2 版第 0 次修改生效日期1 目的及适用范围 本检验标准的目的是保证本公司所购表贴按键的质量符合要求。本检验标准适用于汉王制造无特别要求的表贴按键。2 参照文件： 本作业标准参照本公司程序文件?进货检验控制程序?，?可焊性、耐焊接热实验标准?，?电子产品〔包括元器件〕外观检查和尺寸检验标准?以及相关可靠性试验和相关技术、设计参数资料及 GB2828 和 GB2829 抽样程序。3 标准内容：3.1 测试工量具及仪表：数字万用表〔UT54〕，游标卡尺，测力计，恒温铬铁，3.2 缺陷分类及定义：受控状态分发号A 类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。 B 类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。 C 类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。3.3 判定依据：抽样检验依 GB2828 标准，取一般检验水平Ⅱ；AQL ： A 类缺陷为 0，B 类缺陷为 0.4，C 类缺陷为 1.0 。标有◆号的检验工程抽样检验依 GB2829 标准，规定 RQL为 30，DL 为 III， 抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。3.4 检验工程、标准、缺陷分类一览表缺 陷 分 类序号检 验 工程验收标准验收方法及工具A B C1接 触 电阻万用表 √ 2绝 缘 电阻≥100M 欧万用表 √ 3 动 作 力 符合设计要求且手感一致性良 测力计、游√与行程好标卡尺4外 观 检查各部位良好,无锈蚀、裂痕、电镀不良等现象目测 √5外 观 尺寸符合设计要求游标卡尺 √6 标识标识完备、准确、无错误目测 √ ◆7 可焊性温度 260±10, ℃ 时间 2S , 锡点圆润有光泽，稳固恒温铬铁 √◆8耐 焊 接热温度 260±10, ℃ 浸锡时间 5S后，外观、电气与机械性能良好恒温铬铁 √ 9引 出 端强度水平拉力 5N，时间 5S，无可见损伤测力计 √ 10包装包装良好,随附出厂时间及检验合格证目测 √ 4相关记录与表格 ?进货检验报告? HWM-QR099- 批 准 人签名审 核 人签名制定人签名批 准 日期审 核 日期制定日期
