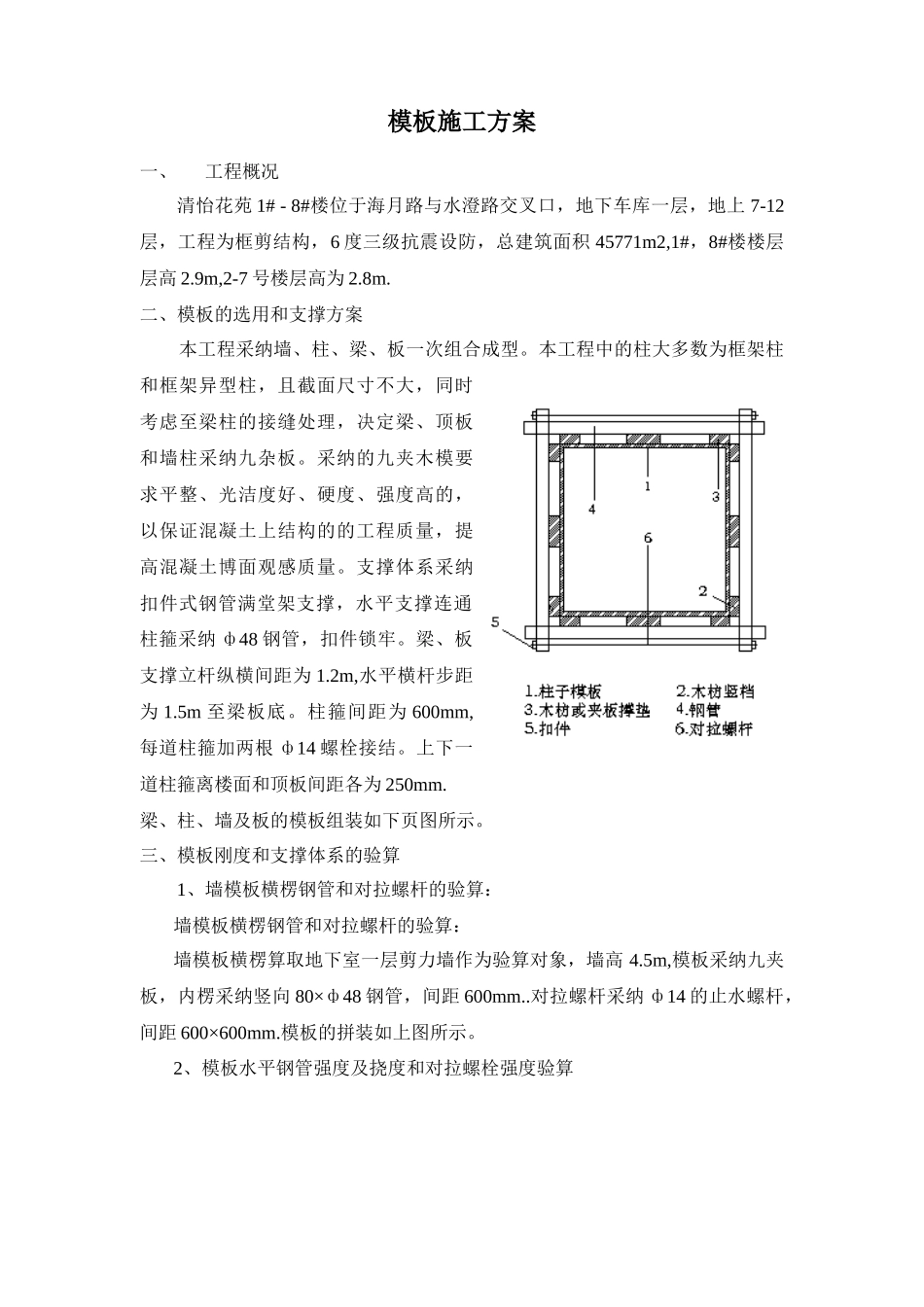

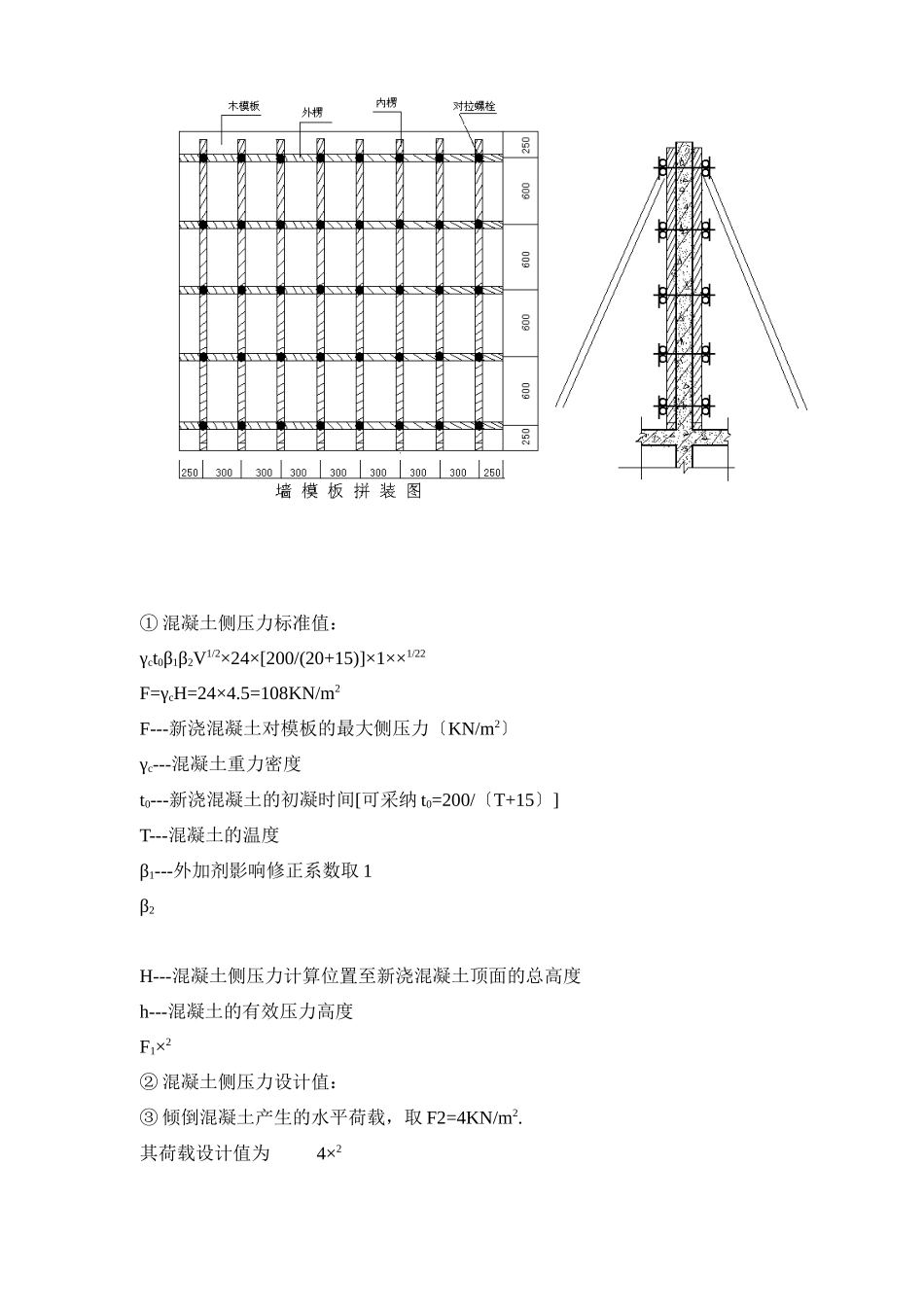

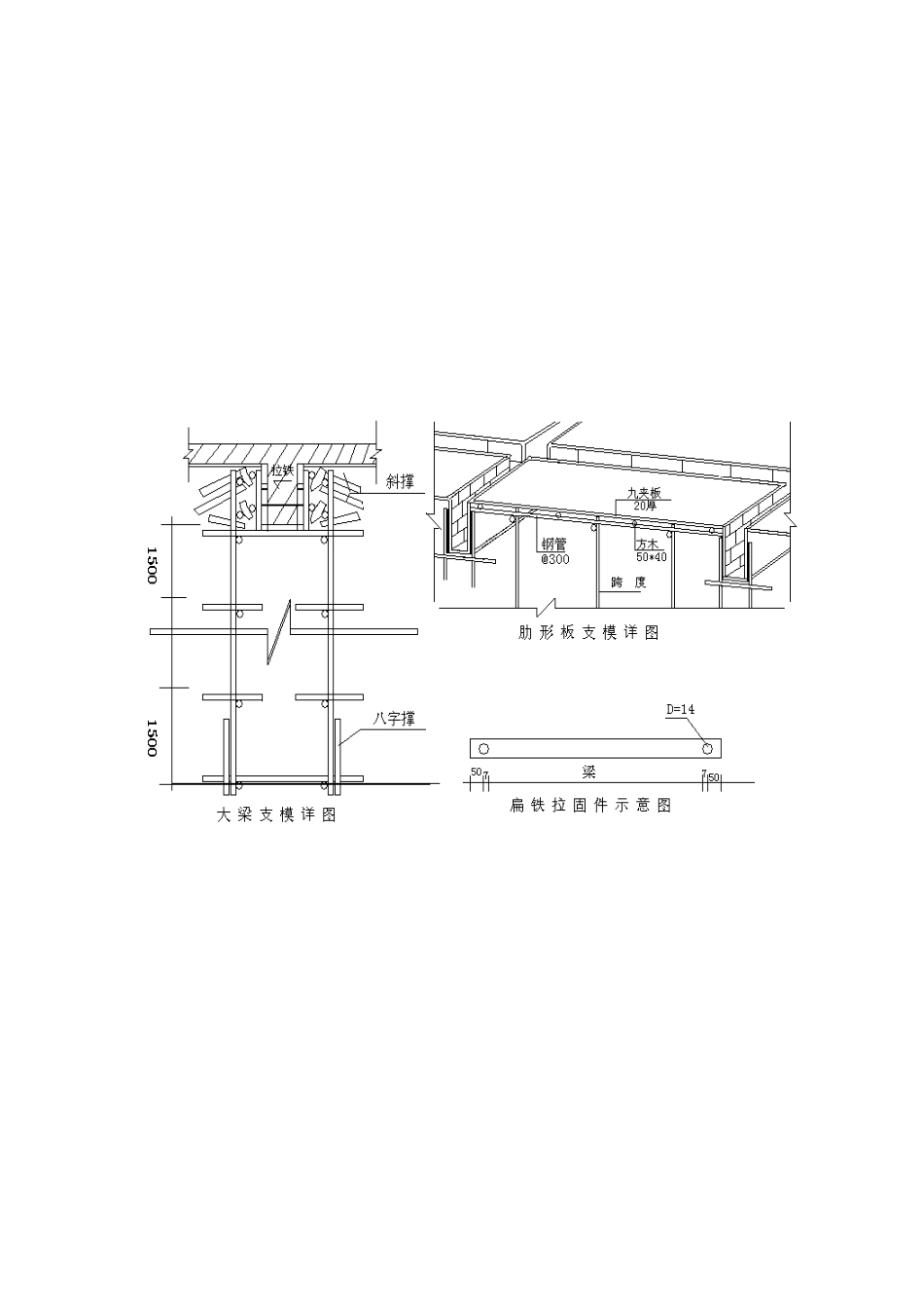

模板施工方案一、工程概况清怡花苑 1# - 8#楼位于海月路与水澄路交叉口，地下车库一层，地上 7-12层，工程为框剪结构，6 度三级抗震设防，总建筑面积 45771m2,1#，8#楼楼层层高 2.9m,2-7 号楼层高为 2.8m.二、模板的选用和支撑方案本工程采纳墙、柱、梁、板一次组合成型。本工程中的柱大多数为框架柱和框架异型柱，且截面尺寸不大，同时考虑至梁柱的接缝处理，决定梁、顶板和墙柱采纳九杂板。采纳的九夹木模要求平整、光洁度好、硬度、强度高的，以保证混凝土上结构的的工程质量，提高混凝土博面观感质量。支撑体系采纳扣件式钢管满堂架支撑，水平支撑连通。柱箍采纳 ф48 钢管，扣件锁牢。梁、板支撑立杆纵横间距为 1.2m,水平横杆步距为 1.5m 至梁板底。柱箍间距为 600mm,每道柱箍加两根 ф14 螺栓接结。上下一道柱箍离楼面和顶板间距各为 250mm.梁、柱、墙及板的模板组装如下页图所示。三、模板刚度和支撑体系的验算1、墙模板横楞钢管和对拉螺杆的验算：墙模板横楞钢管和对拉螺杆的验算：墙模板横楞算取地下室一层剪力墙作为验算对象，墙高 4.5m,模板采纳九夹板，内楞采纳竖向 80×ф48 钢管，间距 600mm..对拉螺杆采纳 ф14 的止水螺杆，间距 600×600mm.模板的拼装如上图所示。2、模板水平钢管强度及挠度和对拉螺栓强度验算 ① 混凝土侧压力标准值：γct0β1β2V1/2×24×[200/(20+15)]×1××1/22F=γcH=24×4.5=108KN/m2F---新浇混凝土对模板的最大侧压力〔KN/m2〕γc---混凝土重力密度t0---新浇混凝土的初凝时间[可采纳 t0=200/〔T+15〕]T---混凝土的温度β1---外加剂影响修正系数取 1β2H---混凝土侧压力计算位置至新浇混凝土顶面的总高度h---混凝土的有效压力高度F1×2② 混凝土侧压力设计值：③ 倾倒混凝土产生的水平荷载，取 F2=4KN/m2.其荷载设计值为 4×2两种荷载总计：F32④ 水平钢管的验算：2 根 Ф48 钢管的截面几何特征为：I=2××104mm3W=2××103mm3q1×用于验算挠度q2×⑤ 水平钢管所受的均布荷载用于计算承载力：⑥ 抗弯强度验算：可近似按三跨连续梁计算，取弯矩系数 KMM=KMq1L2××6002·mmσ=M/W=11159200/[(2×5.08)×1032
