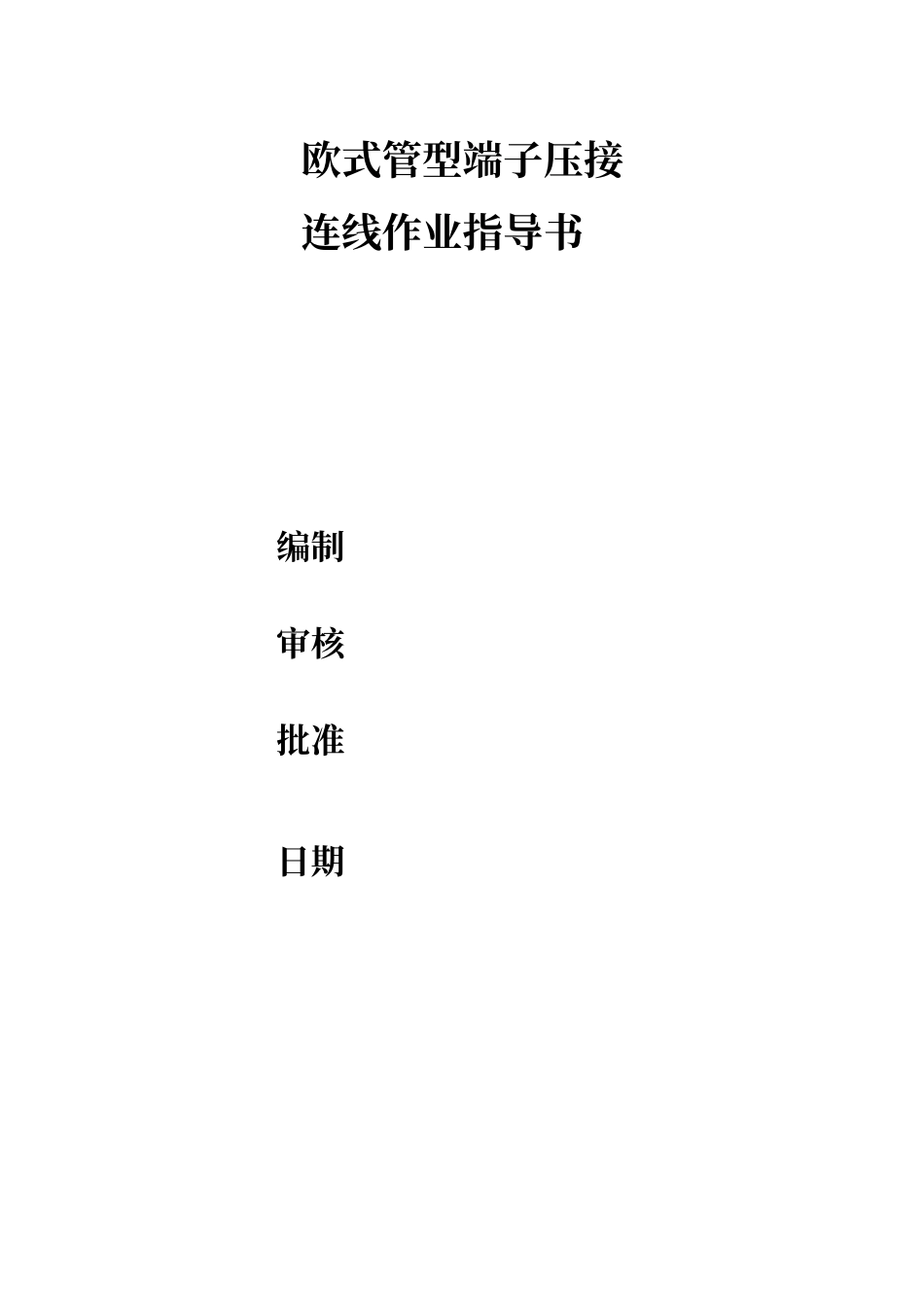

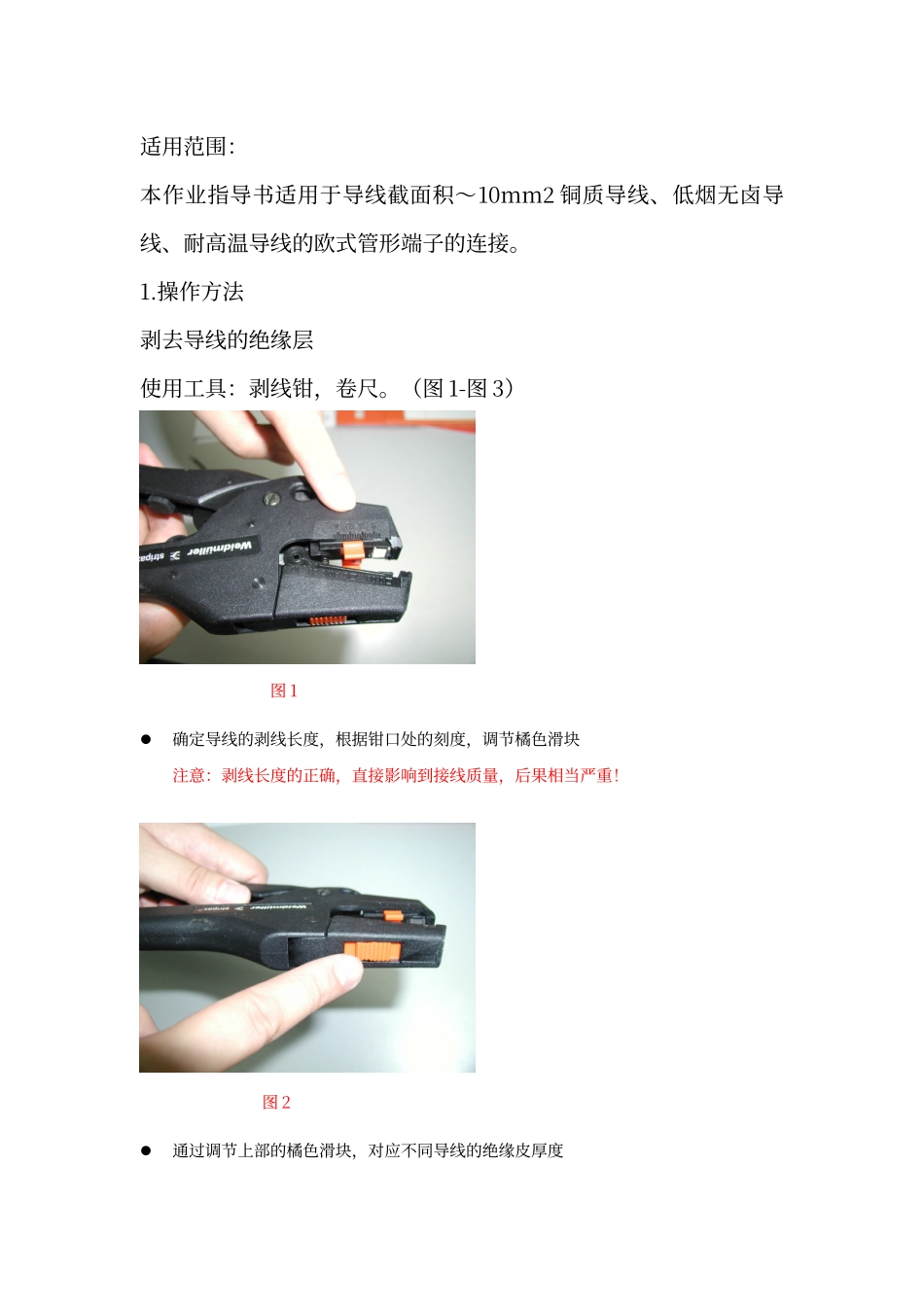

欧式管型端子压接连线作业指导书编制 审核 批准 日期成都铁路机电配件适用范围：本作业指导书适用于导线截面积～10mm2 铜质导线、低烟无卤导线、耐高温导线的欧式管形端子的连接。1.操作方法剥去导线的绝缘层使用工具：剥线钳，卷尺。（图 1-图 3） 图 1 确定导线的剥线长度，根据钳口处的刻度，调节橘色滑块注意：剥线长度的正确，直接影响到接线质量，后果相当严重！图 2通过调节上部的橘色滑块，对应不同导线的绝缘皮厚度注意：假如位置不正确，将无法剥除绝缘皮，或损坏导线图 3将导线一端顶至橘色滑块，按动手柄，剥线就能够顺利完成技术要求：剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯金属裸露。如（图 4）；剥线长度以端子型号为准。 图 4检验方法：采纳笼式端子接线时，应保证导线绝缘层要进入端子的圆孔中：4mm2 及以下导线的绝缘外皮要求进去 3-5mm，6-10mm2 导线的绝缘外皮要求进去 5-7mm。使用卷尺目测。非正面接线及其他笼式弹簧接线要求剥线长度正确。卷尺目测。(图 5)图 5清洁接触面：在接线端子与导线插装之前，将剥开的线芯和接线端子认真清理洁净，要求裸露导线光洁无非导电物和异物，接线端子内部清洁。检验方法为目测。线芯插入接线端子套：剥开的线芯插入接线端子套时，将所有的线芯全部插入端子中。检验方法为目测。接线端子冷压接：将管形端子压接到导线上，需要专用压线钳压接（ OPT SN-06WF，SN-10WF 图 6）。检验方法均为目测。图 6导线的截面要与接线端子的规格相符。使用压接工具的钳口要与导线截面相符，压线钳必须在有效期内。压接部位在接线端子套的中部，压接部位要求正确。（图 7）图 7使用无限位装置的压接工具,必须把工具手柄压到底，以达到机械性能。压好好管形端子如图 8.图 8管状端子接线端子压接完毕插入弹簧端子时，将管状端子截面光滑平整的一面与弹簧铜片相接触，如图 9，图 10。图 9图 10步骤是先将专用螺丝刀插入笼式端子，再将压好的管形端子按上述要求插入，到底部遇阻力后再拔出螺丝刀，如图 11，图 12。图 11 图 12导线标记（线号）的安装：使用热缩管作为导线标记时，在压接前先将导线标记套在导线上，然后进行压接工作。且热缩管不得套在接线端子的片面上，采纳笼式弹簧端子时热缩管应套在距离剥去绝缘层 10mm 处。导线标记的套入，一律为标记数字或者字母顺导线轴向方向套入。标记在水平位置时，数字或者字母应正置（对操作人），...
