气体流量计算公式

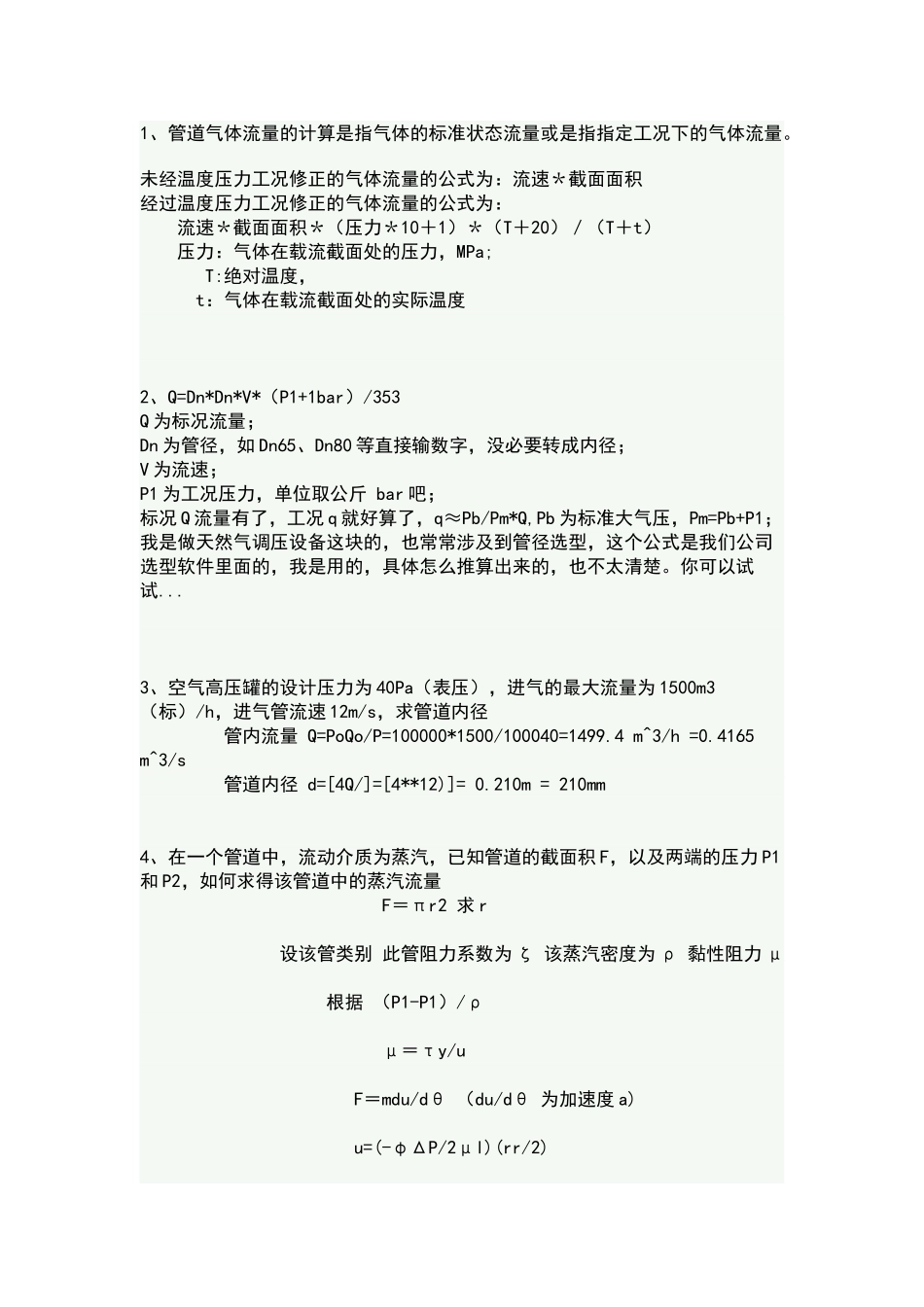

气体流量计算公式_第1页
1/3

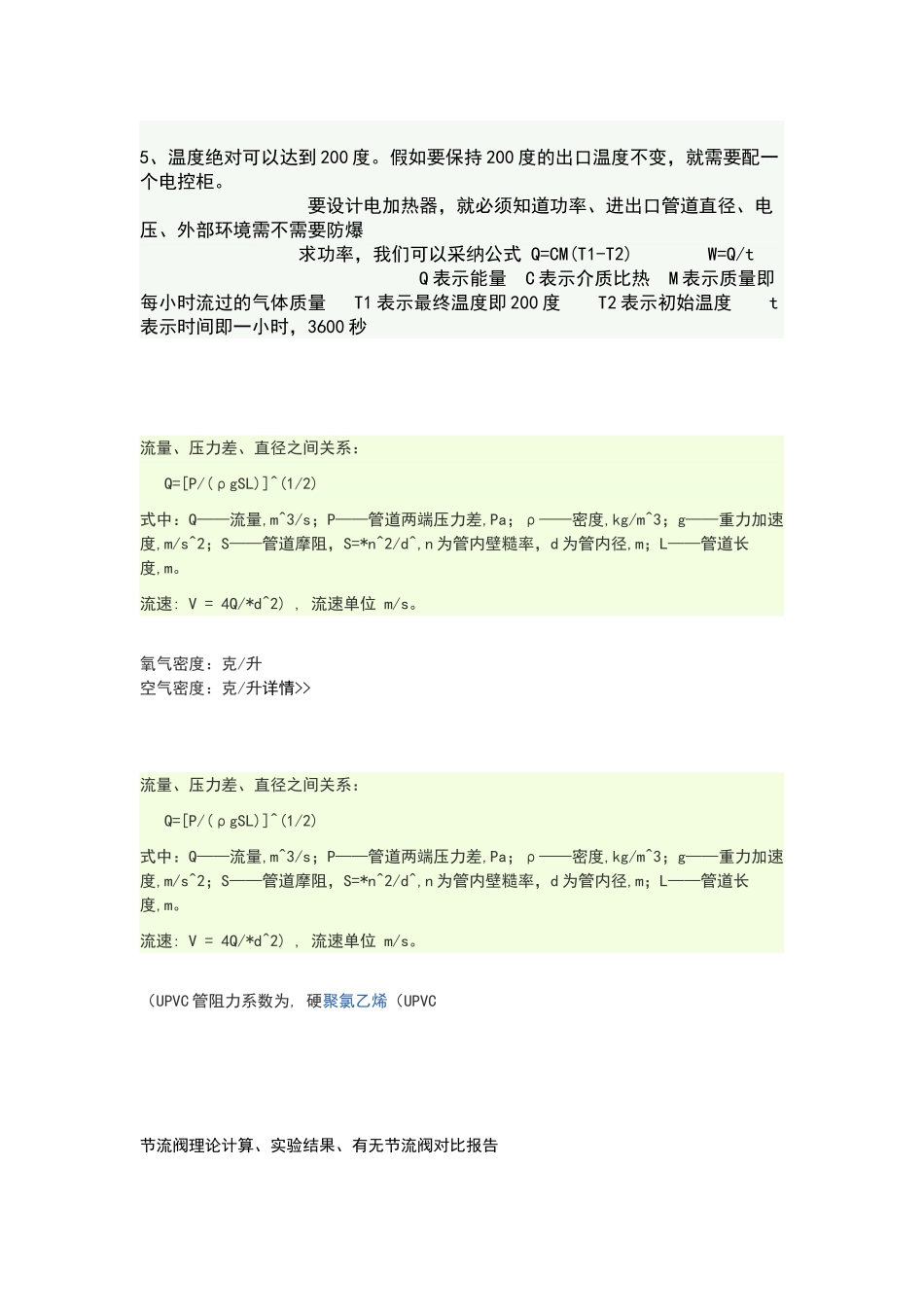

气体流量计算公式_第2页
2/3
气体流量计算公式_第3页
3/3
1、管道气体流量的计算是指气体的标准状态流量或是指指定工况下的气体流量。未经温度压力工况修正的气体流量的公式为:流速*截面面积经过温度压力工况修正的气体流量的公式为: 流速*截面面积*(压力*10+1)*(T+20)/(T+t) 压力:气体在载流截面处的压力,MPa; T:绝对温度, t:气体在载流截面处的实际温度 2、Q=Dn*Dn*V*(P1+1bar)/353Q 为标况流量;Dn 为管径,如 Dn65、Dn80 等直接输数字,没必要转成内径;V 为流速;P1 为工况压力,单位取公斤 bar 吧;标况 Q 流量有了,工况 q 就好算了,q≈Pb/Pm*Q,Pb 为标准大气压,Pm=Pb+P1;我是做天然气调压设备这块的,也常常涉及到管径选型,这个公式是我们公司选型软件里面的,我是用的,具体怎么推算出来的,也不太清楚。你可以试试... 3、空气高压罐的设计压力为 40Pa(表压),进气的最大流量为 1500m3(标)/h,进气管流速 12m/s,求管道内径 管内流量 Q=PoQo/P=100000*1500/100040=1499.4 m^3/h =0.4165 m^3/s 管道内径 d=[4Q/]=[4**12)]= 0.210m = 210mm 4、在一个管道中,流动介质为蒸汽,已知管道的截面积 F,以及两端的压力 P1和 P2,如何求得该管道中的蒸汽流量 F=πr2 求 r 设该管类别 此管阻力系数为 ζ 该蒸汽密度为 ρ 黏性阻力 μ 根据 (P1-P1)/ρ μ=τy/u F=mdu/dθ (du/dθ 为加速度 a) u=(-φΔP/2μl)(rr/2) 5、温度绝对可以达到 200 度。假如要保持 200 度的出口温度不变,就需要配一个电控柜。 要设计电加热器,就必须知道功率、进出口管道直径、电压、外部环境需不需要防爆 求功率,我们可以采纳公式 Q=CM(T1-T2) W=Q/t Q 表示能量 C 表示介质比热 M 表示质量即每小时流过的气体质量 T1 表示最终温度即 200 度 T2 表示初始温度 t表示时间即一小时,3600 秒流量、压力差、直径之间关系: Q=[P/(ρgSL)]^(1/2)式中:Q——流量,m^3/s;P——管道两端压力差,Pa;ρ——密度,kg/m^3;g——重力加速度,m/s^2;S——管道摩阻,S=*n^2/d^,n 为管内壁糙率,d 为管内径,m;L——管道长度,m。流速: V = 4Q/*d^2) , 流速单位 m/s。氧气密度:克/升空气密度:克/升详情>>流量、压力差、直径之间关系: Q=[P/(ρgSL)]^(1/2)式中:Q——流量,m^3/s;P——管道两端压力差,Pa;ρ——密度,kg/m^3;g——重力加速度,m/s^2;S——管道摩阻,S=*n^2/d^,n 为管内壁糙率,d 为管内径,m;L——管道长度,m。流速: V = 4Q/*d^2) , 流速单位 m/s。(UPVC 管阻力系数为, 硬聚氯乙烯(UPVC节流阀理论计算、实验结果、有无节流阀对比报告
