氧化铝电厂电气设备检修规程

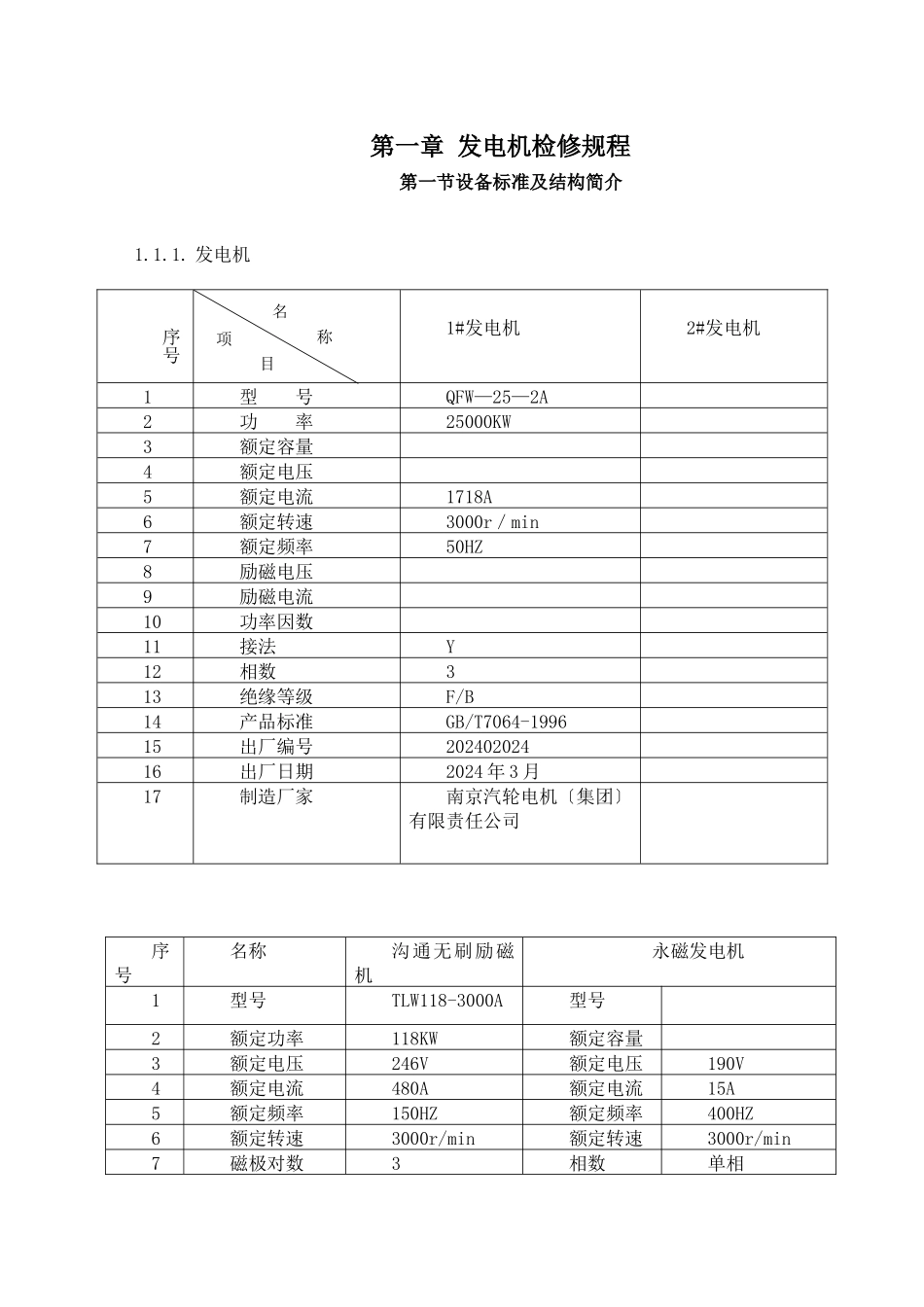

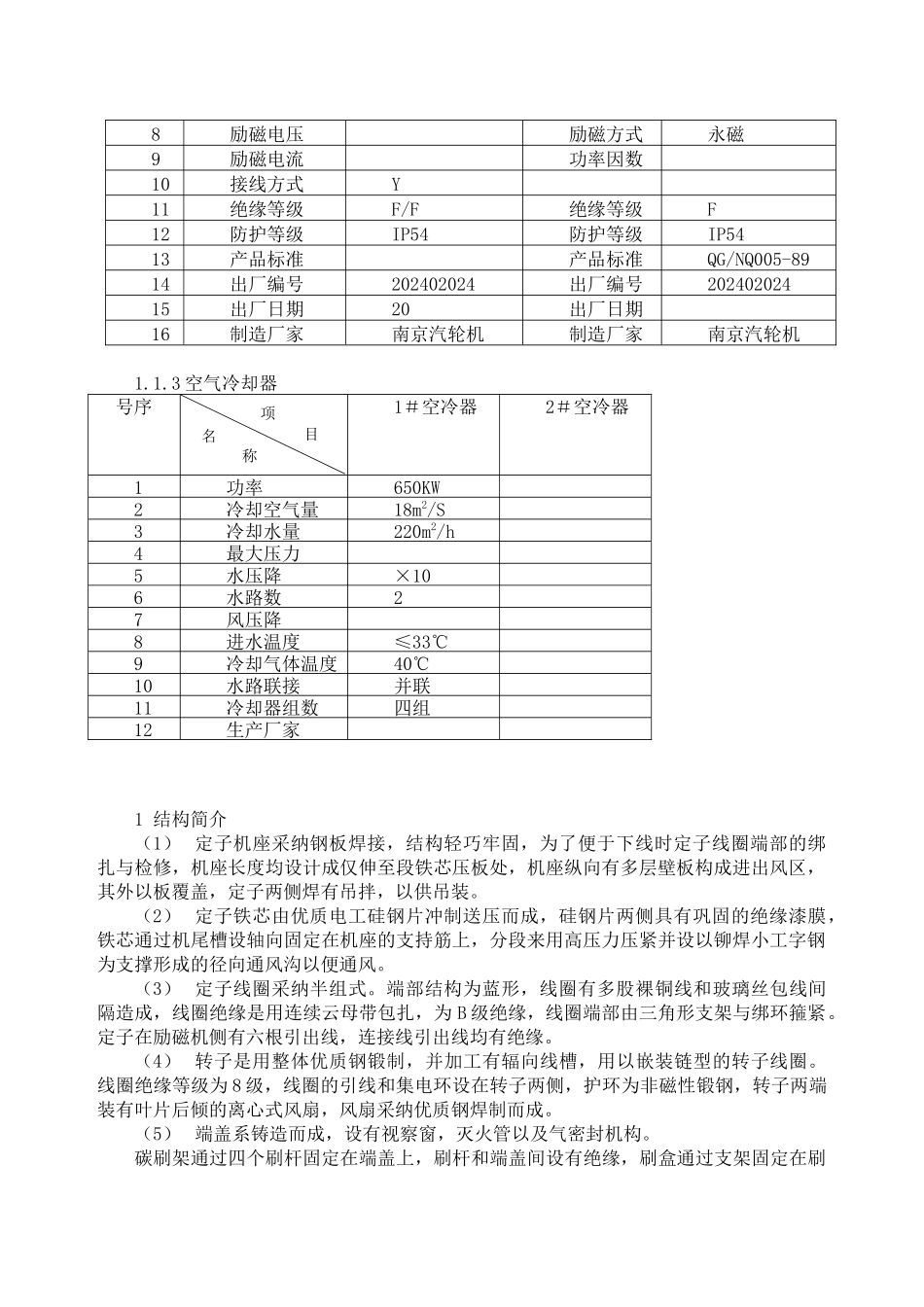

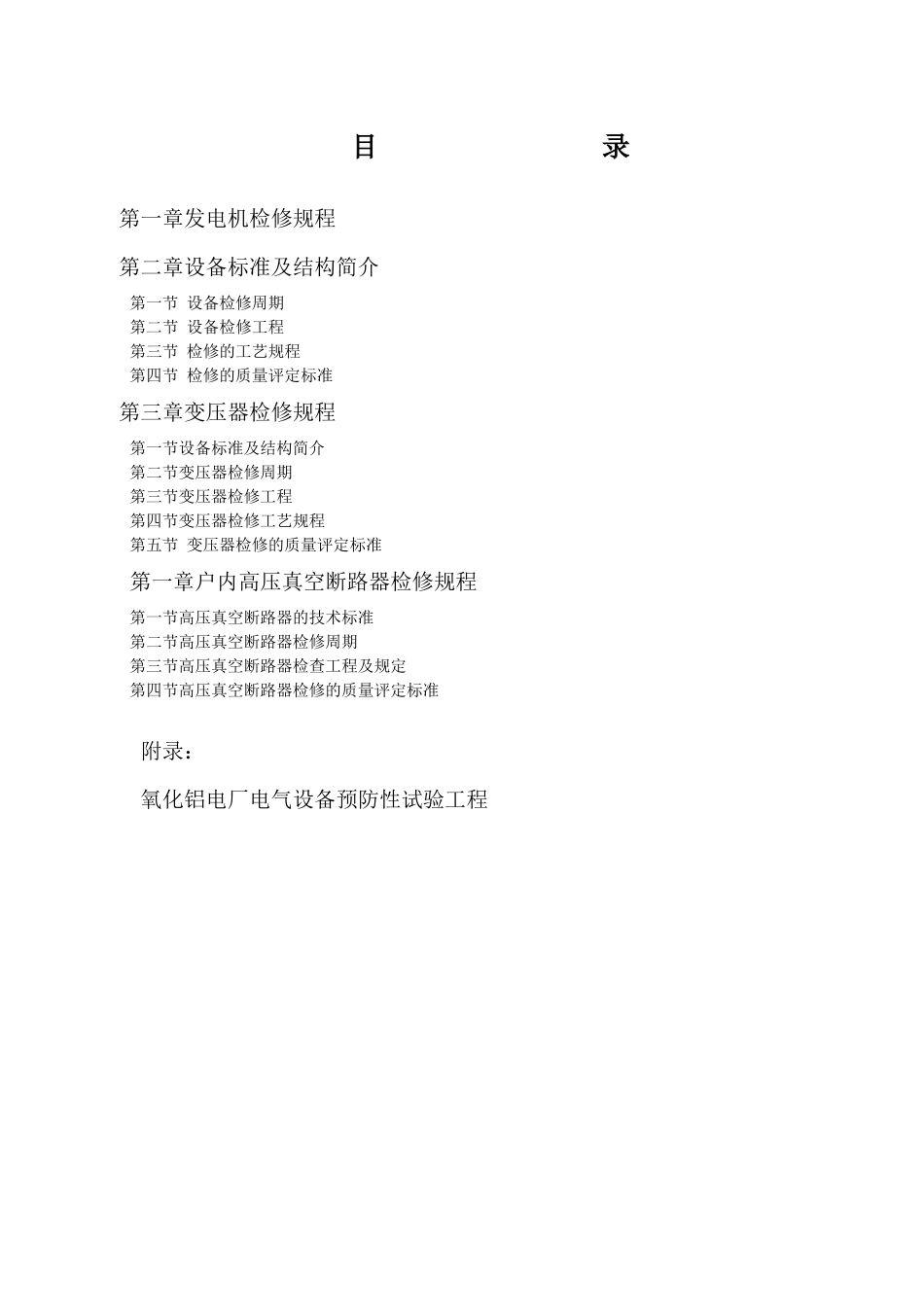

目 录第一章发电机检修规程第二章设备标准及结构简介第一节 设备检修周期第二节 设备检修工程第三节 检修的工艺规程第四节 检修的质量评定标准第三章变压器检修规程第一节设备标准及结构简介第二节变压器检修周期第三节变压器检修工程第四节变压器检修工艺规程第五节 变压器检修的质量评定标准第一章户内高压真空断路器检修规程第一节高压真空断路器的技术标准第二节高压真空断路器检修周期第三节高压真空断路器检查工程及规定第四节高压真空断路器检修的质量评定标准附录：氧化铝电厂电气设备预防性试验工程第一章 发电机检修规程 第一节设备标准及结构简介1.1.1. 发电机序号1#发电机2#发电机1型 号QFW—25—2A2功 率25000KW3额定容量4额定电压5额定电流1718A6额定转速3000r／min7额定频率50HZ8励磁电压9励磁电流10功率因数11接法Y12相数313绝缘等级F/B14产品标准GB/T7064-199615出厂编号20240202416出厂日期2024 年 3 月17制造厂家南京汽轮电机〔集团〕有限责任公司序号名称沟通无刷励磁机永磁发电机1型号TLW118-3000A型号2额定功率118KW额定容量3额定电压246V额定电压190V4额定电流480A额定电流15A5额定频率150HZ额定频率400HZ6额定转速3000r/min额定转速3000r/min7磁极对数3相数单相名称项目项目名称8励磁电压励磁方式永磁9励磁电流功率因数10接线方式Y11绝缘等级F/F绝缘等级F12防护等级IP54防护等级IP5413产品标准产品标准QG/NQ005-8914出厂编号202402024出厂编号20240202415出厂日期20出厂日期16制造厂家南京汽轮机制造厂家南京汽轮机1.1.3 空气冷却器1 结构简介（1） 定子机座采纳钢板焊接，结构轻巧牢固，为了便于下线时定子线圈端部的绑扎与检修，机座长度均设计成仅伸至段铁芯压板处，机座纵向有多层壁板构成进出风区，其外以板覆盖，定子两侧焊有吊拌，以供吊装。（2） 定子铁芯由优质电工硅钢片冲制送压而成，硅钢片两侧具有巩固的绝缘漆膜，铁芯通过机尾槽设轴向固定在机座的支持筋上，分段来用高压力压紧并设以铆焊小工字钢为支撑形成的径向通风沟以便通风。（3） 定子线圈采纳半组式。端部结构为蓝形，线圈有多股裸铜线和玻璃丝包线间隔造成，线圈绝缘是用连续云母带包扎，为 B 级绝缘，线圈端部由三角形支架与绑环箍紧。定子在励磁机侧有六根引出线，连接线引出线均有绝缘。（4） 转子是用整体优质钢锻制，并加工有辐向线槽，用以嵌装链型的转子线圈。线圈绝缘等级为 8 级，线圈的引线和集电环设在转子两...
