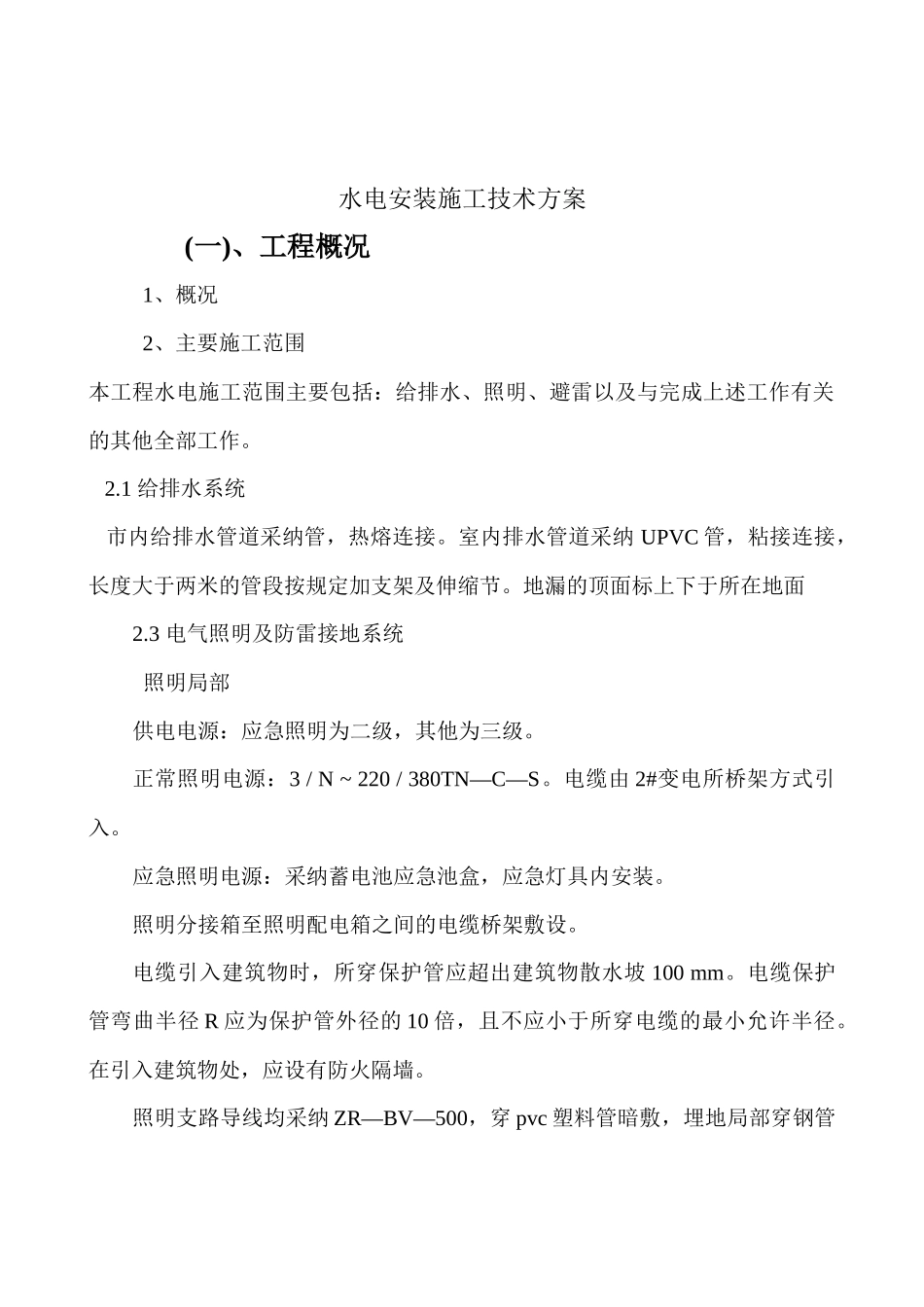

水电安装施工技术方案(一)、工程概况1、概况2、主要施工范围本工程水电施工范围主要包括：给排水、照明、避雷以及与完成上述工作有关的其他全部工作。 2.1 给排水系统 市内给排水管道采纳管，热熔连接。室内排水管道采纳 UPVC 管，粘接连接，长度大于两米的管段按规定加支架及伸缩节。地漏的顶面标上下于所在地面2.3 电气照明及防雷接地系统 照明局部供电电源：应急照明为二级，其他为三级。正常照明电源：3 / N ~ 220 / 380TN—C—S。电缆由 2#变电所桥架方式引入。应急照明电源：采纳蓄电池应急池盒，应急灯具内安装。照明分接箱至照明配电箱之间的电缆桥架敷设。电缆引入建筑物时，所穿保护管应超出建筑物散水坡 100 mm。电缆保护管弯曲半径 R 应为保护管外径的 10 倍，且不应小于所穿电缆的最小允许半径。在引入建筑物处，应设有防火隔墙。照明支路导线均采纳 ZR—BV—500，穿 pvc 塑料管暗敷，埋地局部穿钢管敷设。敷设方式：除图中注明外，沿地面为暗敷，沿墙、柱、天棚为明敷设。管线穿过不同防爆区域间楼板的孔洞，应采纳非燃性严密堵塞。2.3.2 防雷接地局部所有配电箱外壳、分线盒、钢管等局部需可靠接地。屋面设避雷带和网格接闪器，避雷带采纳¢12 镀锌圆钢。避雷带支架应在施工时预埋，避雷带支架水平间距为 1 米，拐弯处，垂直敷设时为，所有高出屋面的金属物体均为与屋面避雷带可靠连接。利用建筑物柱内 2 根主筋作引下线，下与接地体焊接，不得错位，塔接长度不小于 6d。所有桩基钢筋要与承台钢筋焊接。每层楼面在每柱内侧离地面处预埋室内接地连接板 100×100×5mm，连接板与柱内钢筋〔避雷引下线〕焊接连接。采纳 40×4 镀锌扁钢距地面环变电所墙安装一圈作为所内接地干线。室内接地干线固定间距：水平安装为 1 米、垂直安装为。该接地干线需要与室内接地连接板可靠焊接连接。所有门窗、水管及电气设备外壳、埋地及其他不带电金属构件、电缆桥架和配线钢管等均应与接地干线作等电为可靠连接。高度超过 45 米以上的所有非带金属物体必须与防雷接地装置焊接。每根引下线冲击接地电阻要求小于 1 欧姆。如实测接地电阻值大于 1 欧姆，需增加人工接地体，直到满足要求为止。 〔二〕、编制依据1、工程招标文件，建设单位提供的图纸及图纸答疑纪要。2、?建筑给水排水及采暖工程施工质量验收标准?〔GB50242—2024〕；3、?给排水管道工程施工及验收标准>>〔GB50268—97〕；4、?建筑排水硬聚氯乙...
