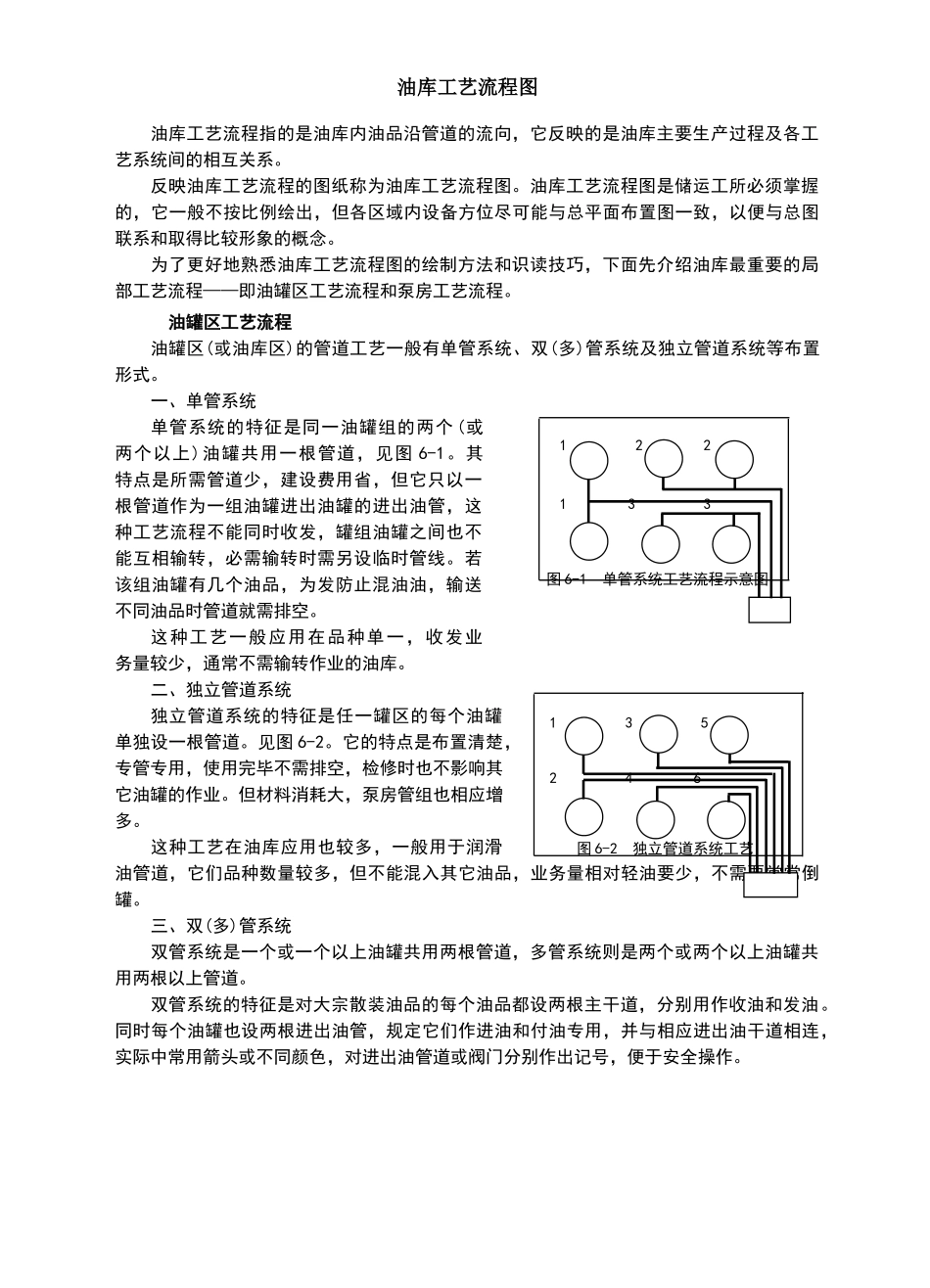

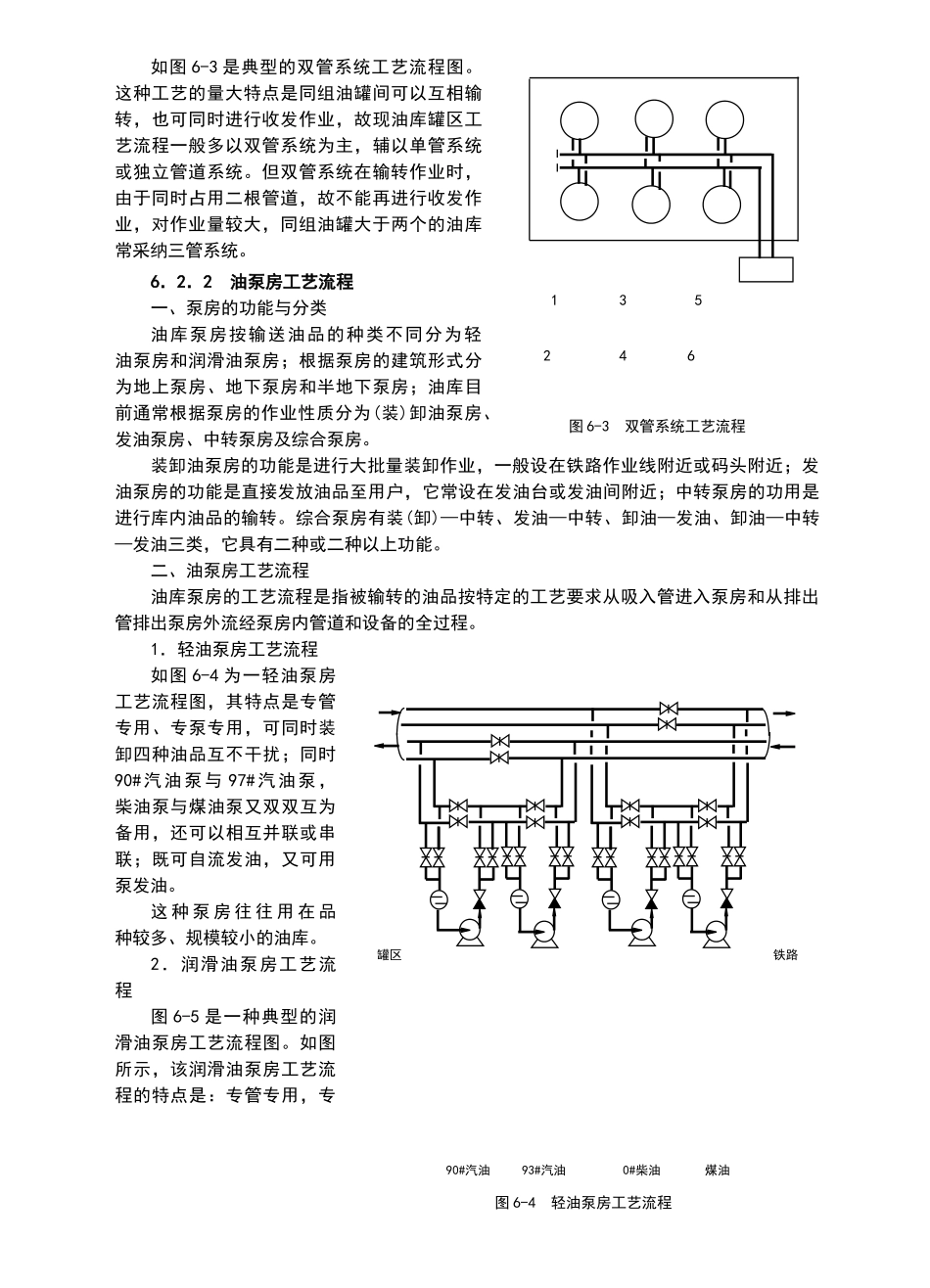

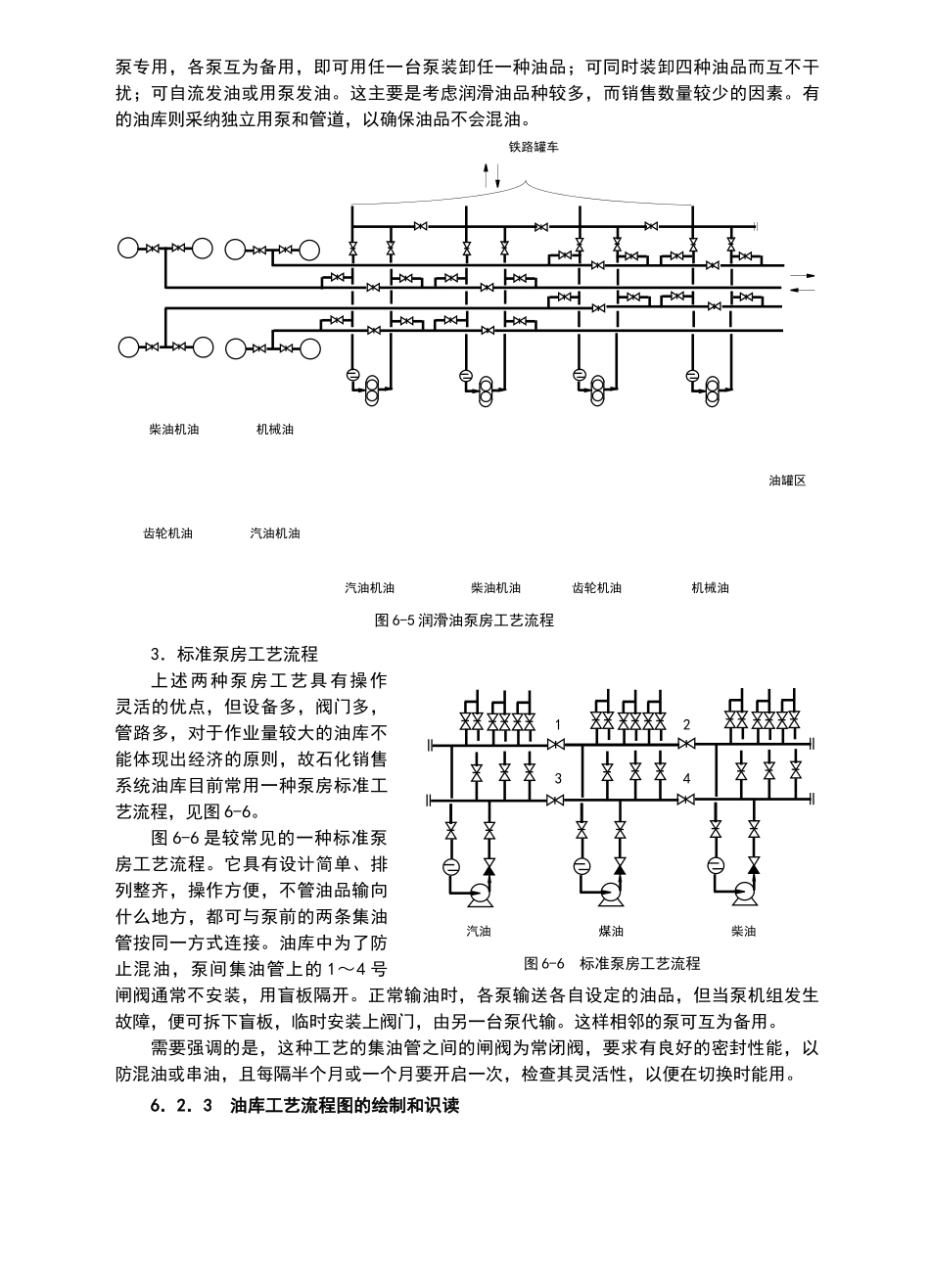

油库工艺流程图油库工艺流程指的是油库内油品沿管道的流向,它反映的是油库主要生产过程及各工艺系统间的相互关系。反映油库工艺流程的图纸称为油库工艺流程图。油库工艺流程图是储运工所必须掌握的,它一般不按比例绘出,但各区域内设备方位尽可能与总平面布置图一致,以便与总图联系和取得比较形象的概念。为了更好地熟悉油库工艺流程图的绘制方法和识读技巧,下面先介绍油库最重要的局部工艺流程——即油罐区工艺流程和泵房工艺流程。 油罐区工艺流程油罐区(或油库区)的管道工艺一般有单管系统、双(多)管系统及独立管道系统等布置形式。一、单管系统单管系统的特征是同一油罐组的两个 (或两个以上)油罐共用一根管道,见图 6-1。其特点是所需管道少,建设费用省,但它只以一根管道作为一组油罐进出油罐的进出油管,这种工艺流程不能同时收发,罐组油罐之间也不能互相输转,必需输转时需另设临时管线。若该组油罐有几个油品,为发防止混油油,输送不同油品时管道就需排空。这种工艺一般应用在品种单一,收发业务量较少,通常不需输转作业的油库。二、独立管道系统独立管道系统的特征是任一罐区的每个油罐单独设一根管道。见图 6-2。它的特点是布置清楚,专管专用,使用完毕不需排空,检修时也不影响其它油罐的作业。但材料消耗大,泵房管组也相应增多。这种工艺在油库应用也较多,一般用于润滑油管道,它们品种数量较多,但不能混入其它油品,业务量相对轻油要少,不需要常常倒罐。三、双(多)管系统双管系统是一个或一个以上油罐共用两根管道,多管系统则是两个或两个以上油罐共用两根以上管道。双管系统的特征是对大宗散装油品的每个油品都设两根主干道,分别用作收油和发油。同时每个油罐也设两根进出油管,规定它们作进油和付油专用,并与相应进出油干道相连,实际中常用箭头或不同颜色,对进出油管道或阀门分别作出记号,便于安全操作。 1 2 2 1 3 3图 6-1 单管系统工艺流程示意图 1 3 5 2 4 6图 6-2 独立管道系统工艺如图 6-3 是典型的双管系统工艺流程图。这种工艺的量大特点是同组油罐间可以互相输转,也可同时进行收发作业,故现油库罐区工艺流程一般多以双管系统为主,辅以单管系统或独立管道系统。但双管系统在输转作业时,由于同时占用二根管道,故不能再进行收发作业,对作业量较大,同组油罐大于两个的油库常采纳三管系统。6.2.2 油泵房工艺流程一、泵房的功能与分类油库泵房按输送油品的种类不同分为轻油...
