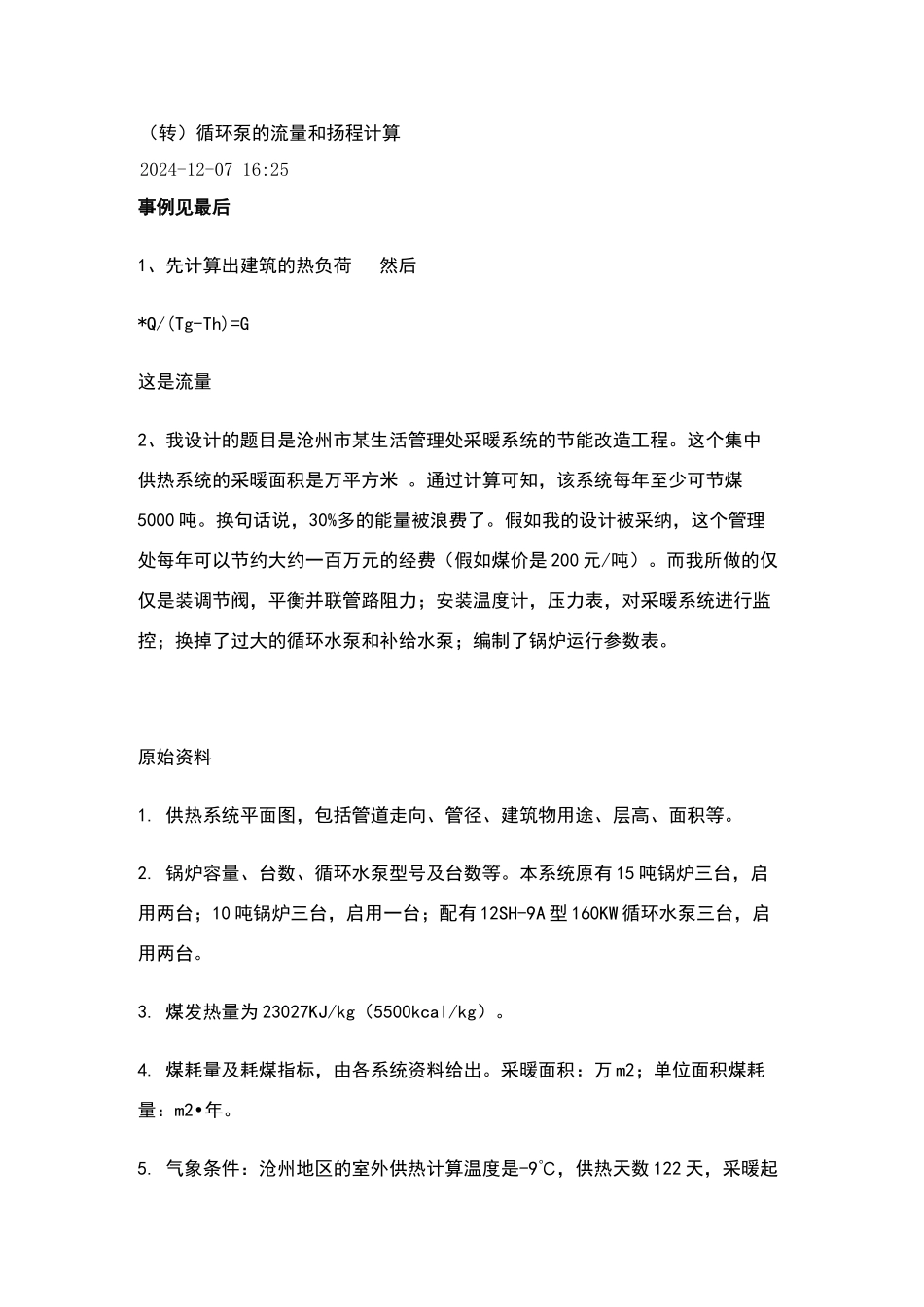

流量计算公式_第1页
1/14

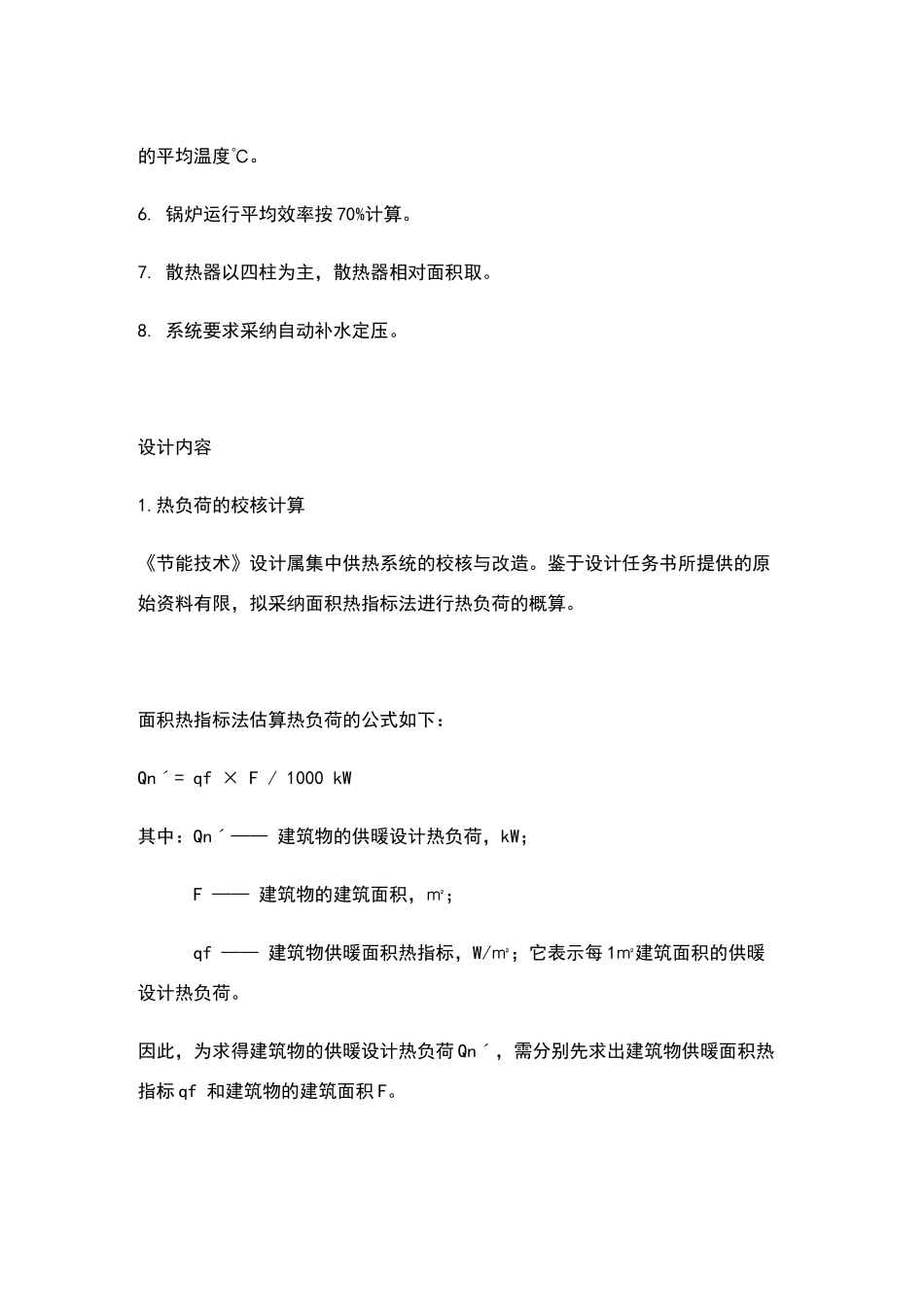

流量计算公式_第2页
2/14
流量计算公式_第3页
3/14
(转)循环泵的流量和扬程计算2024-12-07 16:25事例见最后1、先计算出建筑的热负荷 然后*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。这个集中供热系统的采暖面积是万平方米 。通过计算可知,该系统每年至少可节煤5000 吨。换句话说,30%多的能量被浪费了。假如我的设计被采纳,这个管理处每年可以节约大约一百万元的经费(假如煤价是 200 元/吨)。而我所做的仅仅是装调节阀,平衡并联管路阻力;安装温度计,压力表,对采暖系统进行监控;换掉了过大的循环水泵和补给水泵;编制了锅炉运行参数表。原始资料1. 供热系统平面图,包括管道走向、管径、建筑物用途、层高、面积等。2. 锅炉容量、台数、循环水泵型号及台数等。本系统原有 15 吨锅炉三台,启用两台;10 吨锅炉三台,启用一台;配有 12SH-9A 型 160KW 循环水泵三台,启用两台。3. 煤发热量为 23027KJ/kg(5500kcal/kg)。4. 煤耗量及耗煤指标,由各系统资料给出。采暖面积:万 m2;单位面积煤耗量:m2•年。5. 气象条件:沧州地区的室外供热计算温度是-9℃,供热天数 122 天,采暖起的平均温度℃。6. 锅炉运行平均效率按 70%计算。7. 散热器以四柱为主,散热器相对面积取。8. 系统要求采纳自动补水定压。设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。鉴于设计任务书所提供的原始资料有限,拟采纳面积热指标法进行热负荷的概算。面积热指标法估算热负荷的公式如下:Qnˊ= qf × F / 1000 kW 其中:Qnˊ—— 建筑物的供暖设计热负荷,kW; F —— 建筑物的建筑面积,㎡; qf —— 建筑物供暖面积热指标,W/㎡;它表示每 1㎡建筑面积的供暖设计热负荷。因此,为求得建筑物的供暖设计热负荷 Qnˊ,需分别先求出建筑物供暖面积热指标 qf 和建筑物的建筑面积 F。 热指标的选择由《节能技术》附表查得:住宅的热指标为 46~70W/㎡。我们知道,热指标与建筑物所在地的气候条件和建筑类型等因素有关。根据建筑物的实际尺寸,假定一建筑模型,使用当地的气象资料,计算出所需热指标。这样可以使热指标接近单位面积的实耗热量,以减小概算误差。建筑模型:长 30 米,宽 10 米,高米。普通内抹灰三七砖墙;普通地面;普通平屋顶。东、西及北面均无窗,南面的窗墙面积比按三比七。不考虑门的耗热量。注:考虑到简化计算热指标时,选用的建筑模型忽略了门的耗热量,东窗、西窗和北窗的...
