炼钢钢结构安装施工方案VIP专享

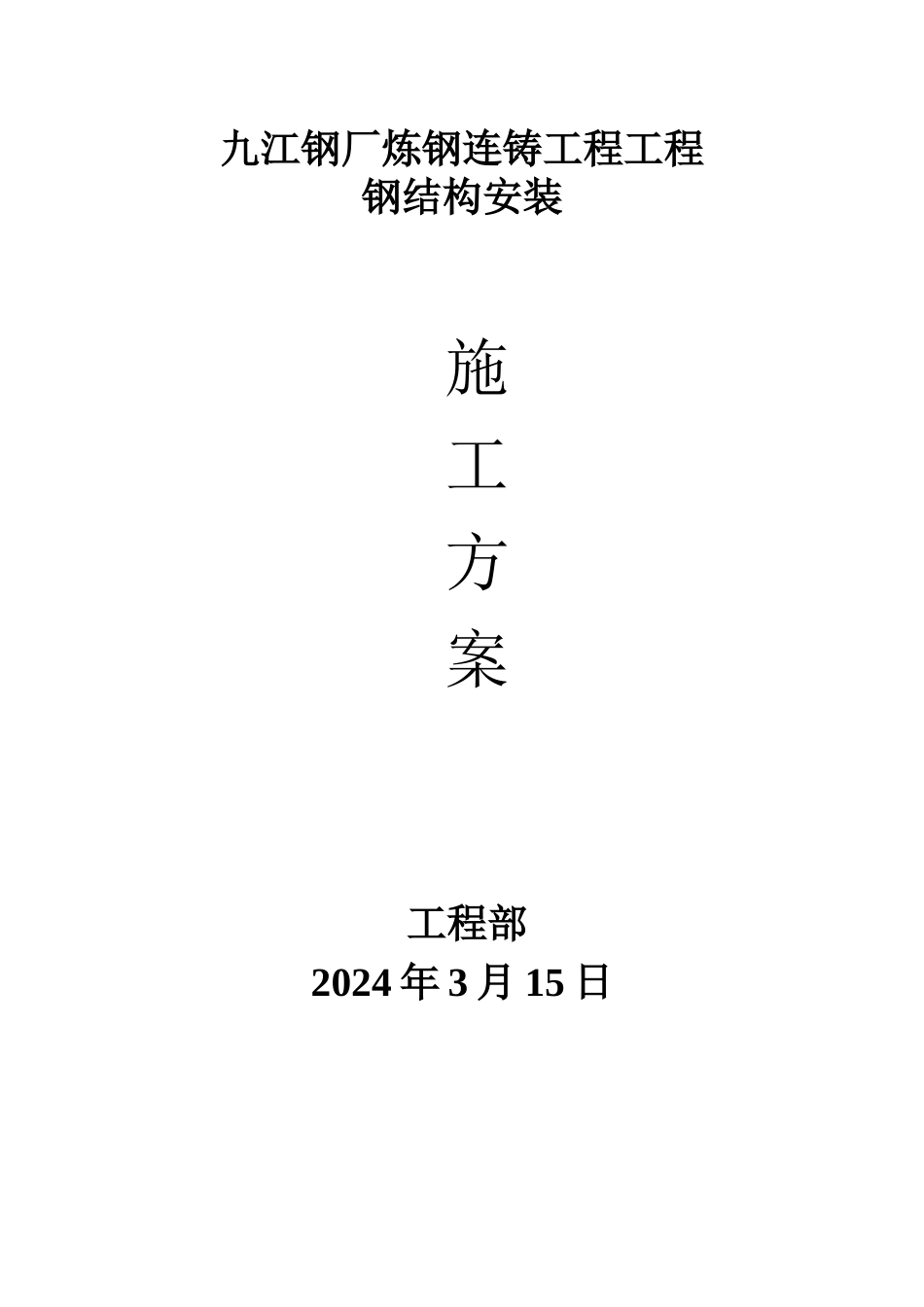

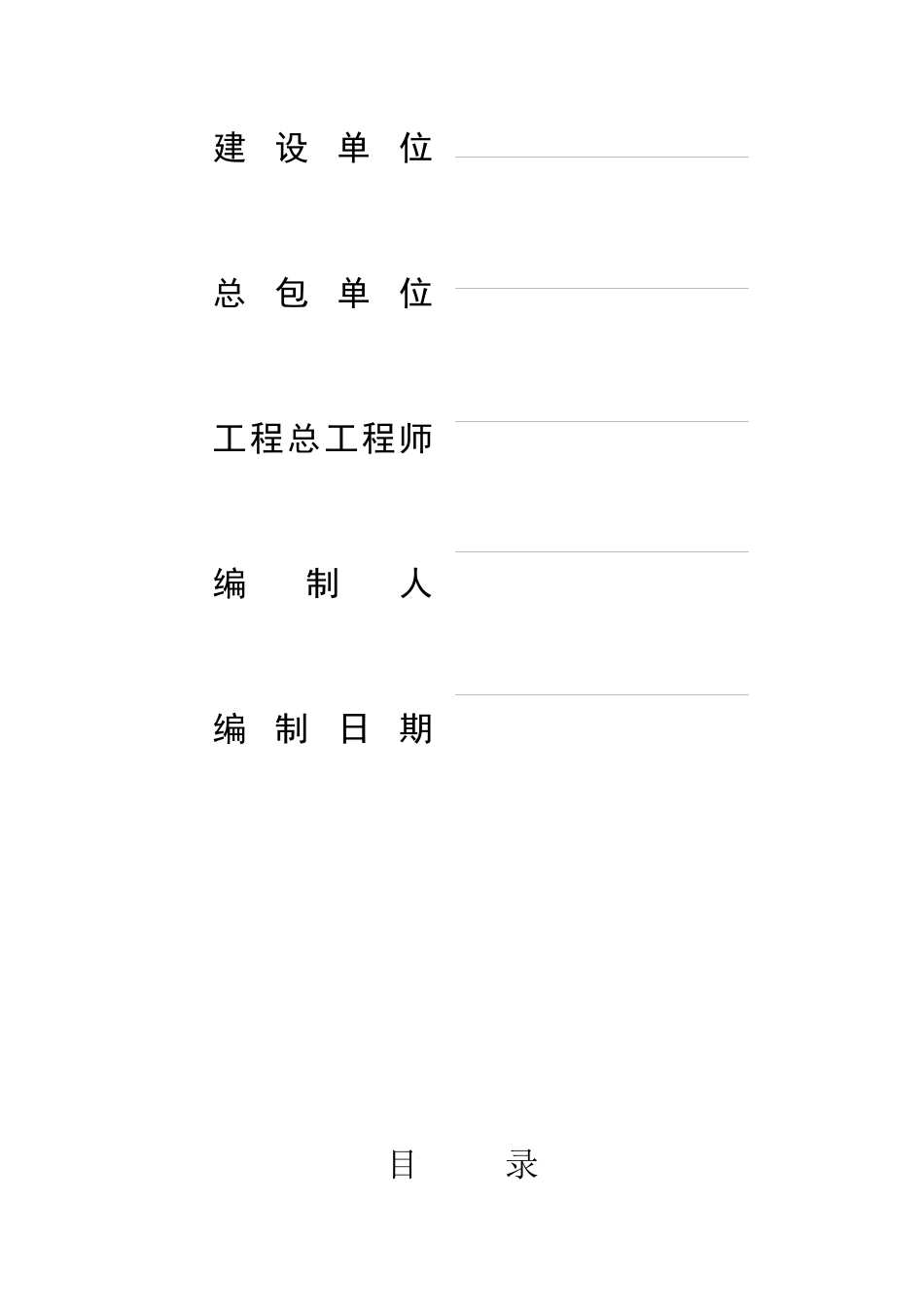

九江钢厂炼钢连铸工程工程钢结构安装施工方案 工程部2024 年 3 月 15 日建设单位总包单位工程总工程师编制人编制日期 目 录工程概况 4工程特点及外部条件要求 4主要实物量及安装准备工作 5劳动力组织及管理机构 7工期保证措施 9工程质量保证措施 10主要施工方法 12施工工机具配置 36安装进度网络方案 36平安和文明施工保证措施 38一、工程概况本工程主要由出坯跨〔AB 跨，跨度 39m〕、过渡跨〔BC 跨，跨度 33m〕、浇注跨〔CD 跨，跨度 30m〕、钢水接收跨〔DE 跨跨度 30m〕、转炉跨〔EF 跨，跨度为 18m〕、加料跨〔FG 跨，跨度 25m〕、铁水脱硫跨〔GH 跨，跨度 24m〕和炉渣跨〔HJ 跨，跨度 27m〕等连续 8 跨钢排架结构体系，厂房柱间距均为 24m，共 12 线，车间总长为 272 米，最大宽度为 226 米，总建筑面积约为 54000m2,高跨钢结构系统最高标高为+59.037m。厂房柱子系统均为格构式钢结构形式。立柱最重件为 E8，重达 98 吨，该柱顶标高为 27.77m，高跨钢柱柱顶标高为 42.35m。全部柱体形式为：吊车梁牛腿以上为单肢立柱，吊车梁牛腿以下为双肢立柱。吊车梁为实腹式钢梁，其重量根本上在 20t 以上,最重件达41t。车档和吊车梁的连接，制动板与吊车梁上翼缘的连接采纳摩擦型高强度螺栓连接，制动板与上段柱连接，以及水平撑之 K型撑连接采纳普通螺栓。 本方案吊装范围包括：钢柱、吊车梁、制动板、辅助桁架、支撑、高跨钢结构及各层钢平台等。钢结构工程总重量：16700 多吨。工期进度方案要求钢结构加工从 2 月 20 日开始进行,主体钢结构 7月底完成安装。二、工程特点和外部条件要求2.1.1 构件繁多,安装量大,工期紧,单件重量重,安装高度高,技术要求高,安装难度大；2.1.2 钢柱重量大，长度长，吊装绑扎和起扳竖直难度大；2.1.3 大型起重机作业频繁，对作业路面的坚实度要求高；2.1.4 全部为露天高空作业，平安措施要求高，措施量大；2.1.5 安装正置盛夏雨季，对安装进度影响大。2.1.6 施工交叉作业频繁,与土建、设备、管道、电气、仪表穿插进行施工,相互影响,相互制约,需要整体协调。2.1.7 施工条件恶劣，施施工场地理位置偏僻，施工场地土质松软，而吊装、设备、构件进场对场地要求高。2.1.8 由于前期受到南方雪灾影响，材料采购和加工严重滞后，严重制约安装进度的顺利进行。2.2.1 施工区域的水源、电源到位，配电箱规格、容量及位置规划好；2.2.2 土建应将吊车作业通道用碎...
