焊接工程图的表达方法

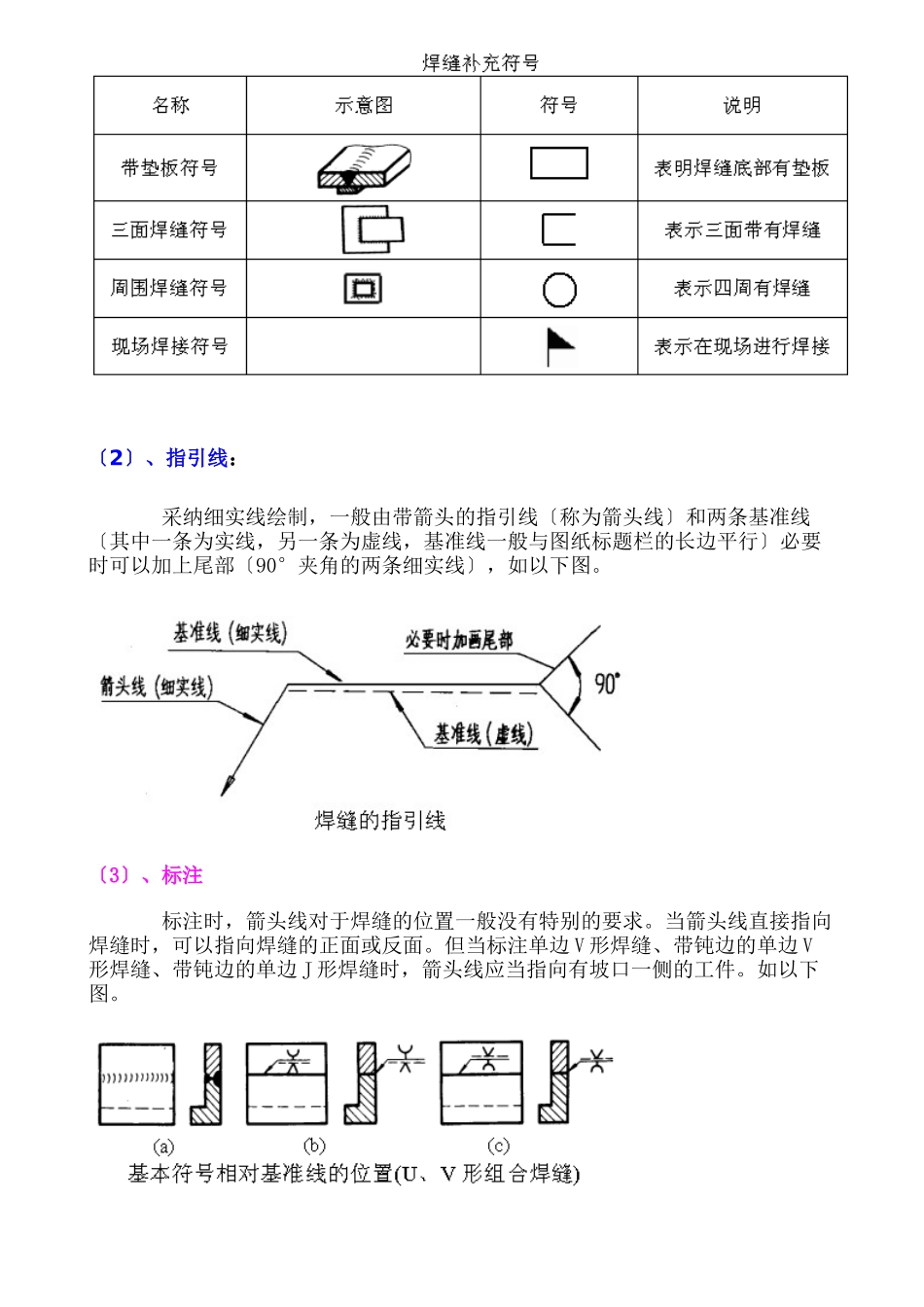

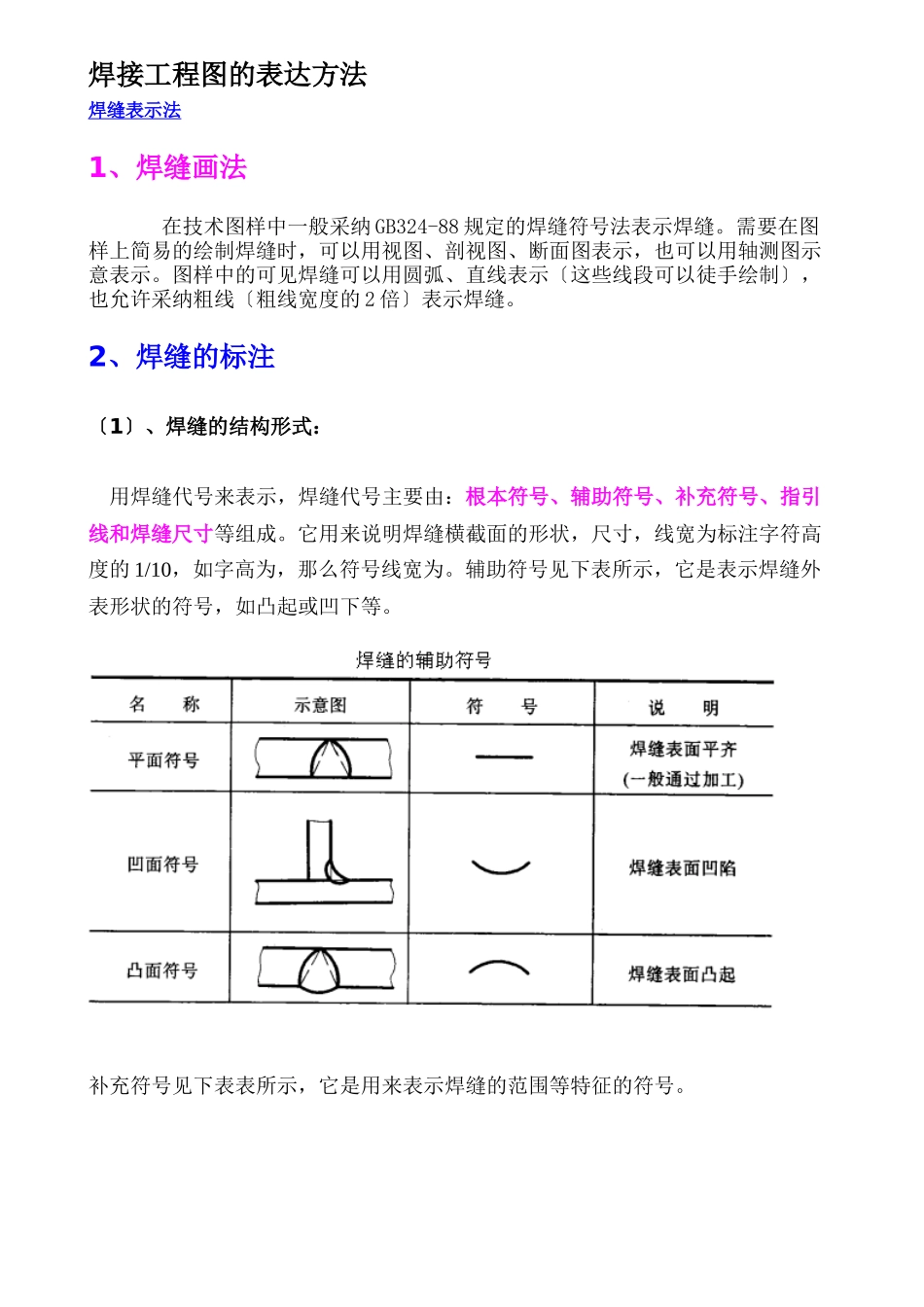

焊接工程图的表达方法焊缝表示法1、焊缝画法 在技术图样中一般采纳 GB324-88 规定的焊缝符号法表示焊缝。需要在图样上简易的绘制焊缝时，可以用视图、剖视图、断面图表示，也可以用轴测图示意表示。图样中的可见焊缝可以用圆弧、直线表示〔这些线段可以徒手绘制〕，也允许采纳粗线〔粗线宽度的 2 倍〕表示焊缝。 2、焊缝的标注〔1〕、焊缝的结构形式： 用焊缝代号来表示，焊缝代号主要由：根本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的 1/10，如字高为，那么符号线宽为。辅助符号见下表所示，它是表示焊缝外表形状的符号，如凸起或凹下等。补充符号见下表表所示，它是用来表示焊缝的范围等特征的符号。〔2〕、指引线： 采纳细实线绘制，一般由带箭头的指引线〔称为箭头线〕和两条基准线〔其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行〕必要时可以加上尾部〔90°夹角的两条细实线〕，如以下图。〔3〕、标注 标注时，箭头线对于焊缝的位置一般没有特别的要求。当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单边 V 形焊缝、带钝边的单边 V形焊缝、带钝边的单边 J 形焊缝时，箭头线应当指向有坡口一侧的工件。如以下图。〔4〕、基准线的虚线也可以画在基准线实线的上方，如上图 c 所示 V 型焊缝在视图中不可见的一侧，标在上下都一样，一定是符号中有虚线的一侧。〔5〕、当箭头线直接指向焊缝时，根本符号应标注在实线侧，如上图中的 U 形焊缝符号和以下图中的角焊缝符号。当箭头线指向焊缝的另一侧时，根本符号应标注在基准线的虚线侧，如上图 c 中的 V 形焊缝的标注以及以下图中下方的角焊缝。〔6〕、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如以下图所示。〔7〕、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。〔8〕、焊缝尺寸符号 焊缝尺寸符号为： 其中的字母代号含义为： 其中 P 为钝边高度，H 为坡口深度(图 a)；K 为焊角高度(图 f)；h 为焊缝的余高〔图 e〕；S 为焊缝有效高度(图 h)；R 为 U 形焊缝的根部直径；c 为焊缝宽度(图 h)；d 为熔核直径〔图 g〕；α 为坡口角度、β 为坡口面角度〔图 c〕；b为根部间隙〔图 d〕；n 为相同焊缝数量、l 为焊缝长度、e 为焊缝间隙长度〔图e〕。 在焊缝根本符号的左侧标注焊缝横截面...
