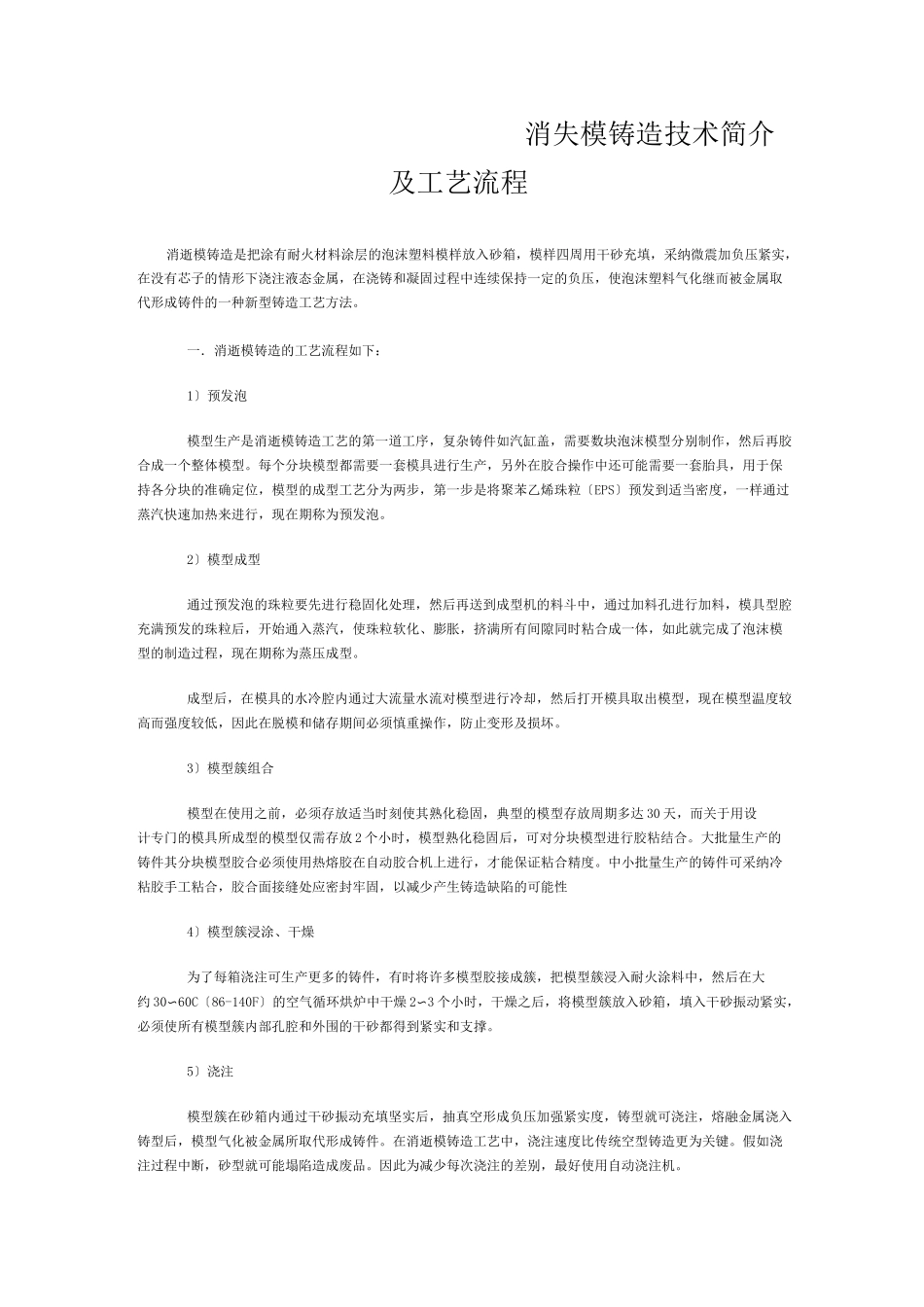

消失模铸造技术简介及工艺流程消逝模铸造是把涂有耐火材料涂层的泡沫塑料模样放入砂箱，模样四周用干砂充填，采纳微震加负压紧实，在没有芯子的情形下浇注液态金属，在浇铸和凝固过程中连续保持一定的负压，使泡沫塑料气化继而被金属取代形成铸件的一种新型铸造工艺方法。一．消逝模铸造的工艺流程如下：1〕预发泡模型生产是消逝模铸造工艺的第一道工序，复杂铸件如汽缸盖，需要数块泡沫模型分别制作，然后再胶合成一个整体模型。每个分块模型都需要一套模具进行生产，另外在胶合操作中还可能需要一套胎具，用于保持各分块的准确定位，模型的成型工艺分为两步，第一步是将聚苯乙烯珠粒〔EPS〕预发到适当密度，一样通过蒸汽快速加热来进行，现在期称为预发泡。2〕模型成型通过预发泡的珠粒要先进行稳固化处理，然后再送到成型机的料斗中，通过加料孔进行加料，模具型腔充满预发的珠粒后，开始通入蒸汽，使珠粒软化、膨胀，挤满所有间隙同时粘合成一体，如此就完成了泡沫模型的制造过程，现在期称为蒸压成型。成型后，在模具的水冷腔内通过大流量水流对模型进行冷却，然后打开模具取出模型，现在模型温度较高而强度较低，因此在脱模和储存期间必须慎重操作，防止变形及损坏。3〕模型簇组合模型在使用之前，必须存放适当时刻使其熟化稳固，典型的模型存放周期多达 30 天，而关于用设计专门的模具所成型的模型仅需存放 2 个小时，模型熟化稳固后，可对分块模型进行胶粘结合。大批量生产的铸件其分块模型胶合必须使用热熔胶在自动胶合机上进行，才能保证粘合精度。中小批量生产的铸件可采纳冷粘胶手工粘合，胶合面接缝处应密封牢固，以减少产生铸造缺陷的可能性4〕模型簇浸涂、干燥为了每箱浇注可生产更多的铸件，有时将许多模型胶接成簇，把模型簇浸入耐火涂料中，然后在大约 30〜60C〔86-140F〕的空气循环烘炉中干燥 2〜3 个小时，干燥之后，将模型簇放入砂箱，填入干砂振动紧实，必须使所有模型簇内部孔腔和外围的干砂都得到紧实和支撑。5〕浇注模型簇在砂箱内通过干砂振动充填坚实后，抽真空形成负压加强紧实度，铸型就可浇注，熔融金属浇入铸型后，模型气化被金属所取代形成铸件。在消逝模铸造工艺中，浇注速度比传统空型铸造更为关键。假如浇注过程中断，砂型就可能塌陷造成废品。因此为减少每次浇注的差别，最好使用自动浇注机。6〕落砂清理浇注之后，负压保持一段时刻后开释真空，铸件在砂箱中凝固和冷却，然后落砂。铸件落砂相当简单，...
