光伏电站巡检方案

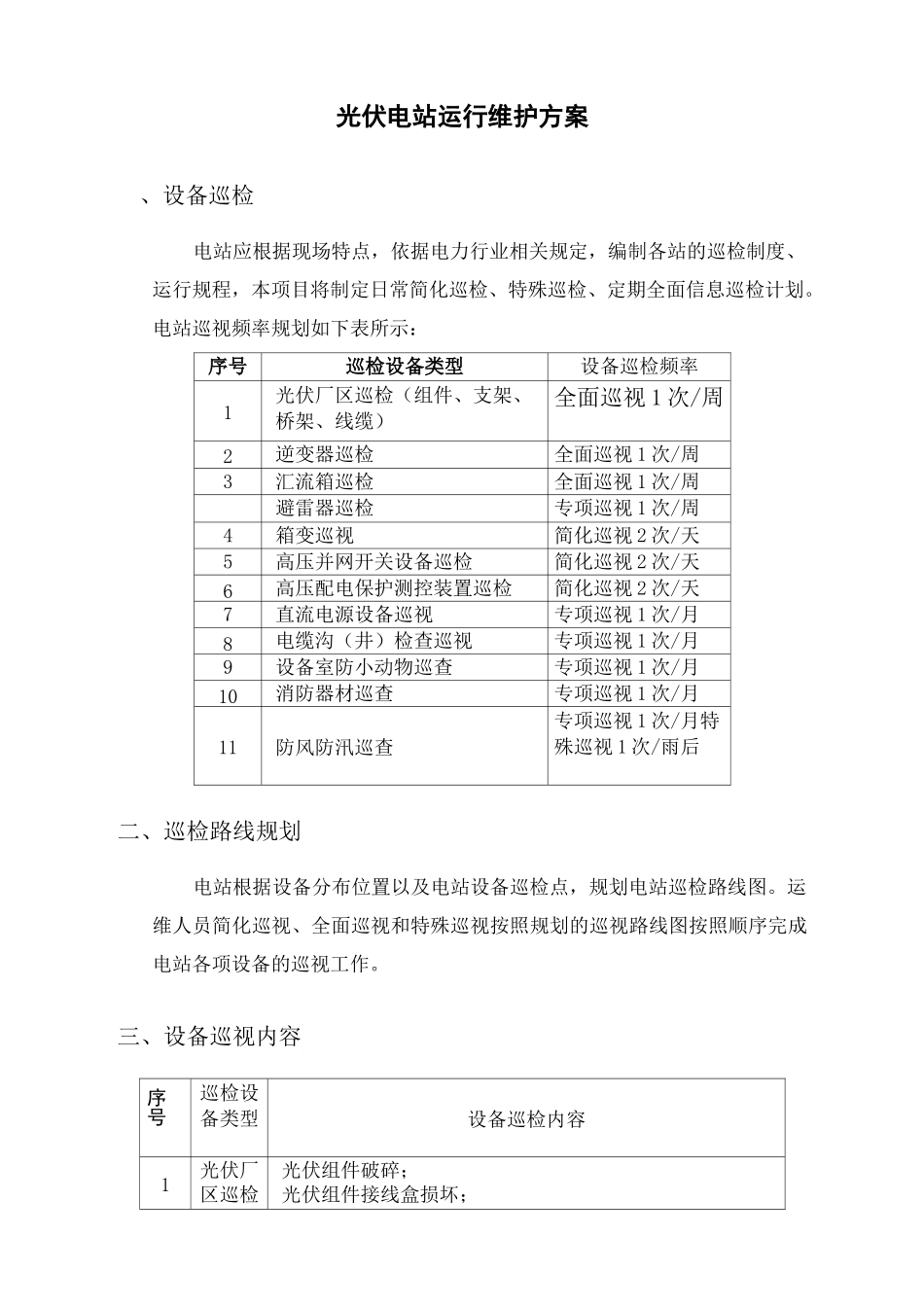

光伏电站巡检方案光伏电站运行维护方案、设备巡检电站应根据现场特点，依据电力行业相关规定，编制各站的巡检制度、运行规程，本项目将制定日常简化巡检、特殊巡检、定期全面信息巡检计划。电站巡视频率规划如下表所示：序号巡检设备类型设备巡检频率1光伏厂区巡检（组件、支架、桥架、线缆）全面巡视 1 次/周2逆变器巡检全面巡视 1 次/周3汇流箱巡检全面巡视 1 次/周避雷器巡检专项巡视 1 次/周4箱变巡视简化巡视 2 次/天5高压并网开关设备巡检简化巡视 2 次/天6高压配电保护测控装置巡检简化巡视 2 次/天7直流电源设备巡视专项巡视 1 次/月8电缆沟（井）检查巡视专项巡视 1 次/月9设备室防小动物巡查专项巡视 1 次/月10消防器材巡查专项巡视 1 次/月11防风防汛巡查专项巡视 1 次/月特殊巡视 1 次/雨后二、巡检路线规划电站根据设备分布位置以及电站设备巡检点，规划电站巡检路线图。运维人员简化巡视、全面巡视和特殊巡视按照规划的巡视路线图按照顺序完成电站各项设备的巡视工作。三、设备巡视内容序号巡检设备类型设备巡检内容1光伏厂光伏组件破碎；区巡检光伏组件接线盒损坏；支桥线组、、、1{件架架缆光伏组件接头损坏；光伏组件被风刮翻；边框变形；表面脏污；支架变形、脱漆、生锈；压块松动、落实松动；接地线松动；2逆变器巡检逆变器外观是否变形，逆变器在运行过程有无柜体外壳或内部震动，逆变室内有无电气烧焦或烧糊异味，有无电气放电、风机旋转的异常声音等箱体上标签是否清晰按动按键，是否显示正常Run 扌日示灯疋否亮直流开关是否在”ON”位置进出线是否密闭，引线及接线端子有无松动，输入输出接线端子有无破损和变色的痕迹。逆变器各支路电流电压显示是否正常逆变器在短期运行状态内，无异常报警；观察风道出风口滤网无堵塞，积灰程度，检查风道的振动、噪音情况。防雷是否动作（正常为绿）散热风扇无异响，风扇进风口，有无气流流过3汇流箱巡检外壳箱体有无变形，外表面安全警示标识、内部模块是否完整，内部是否有异物异味钥匙孔是否有异物堵塞，钥匙试开柜门开闭是否灵活电缆头有无脱落、变黑进出电缆是否紧固，有无标签避雷器指示颜色是否正常（正常指示颜色为绿色，其他颜色均为不正常）汇流箱断路器位置是否正常避雷器巡检避雷器清洁无损、无放电现象，法兰无裂纹锈蚀、进水等现象避雷器应无响声，本体无倾斜 2.基础无裂缝，固定螺丝无松动、锈蚀放电计数器是否完好，记录动作次数 2.检查泄...
