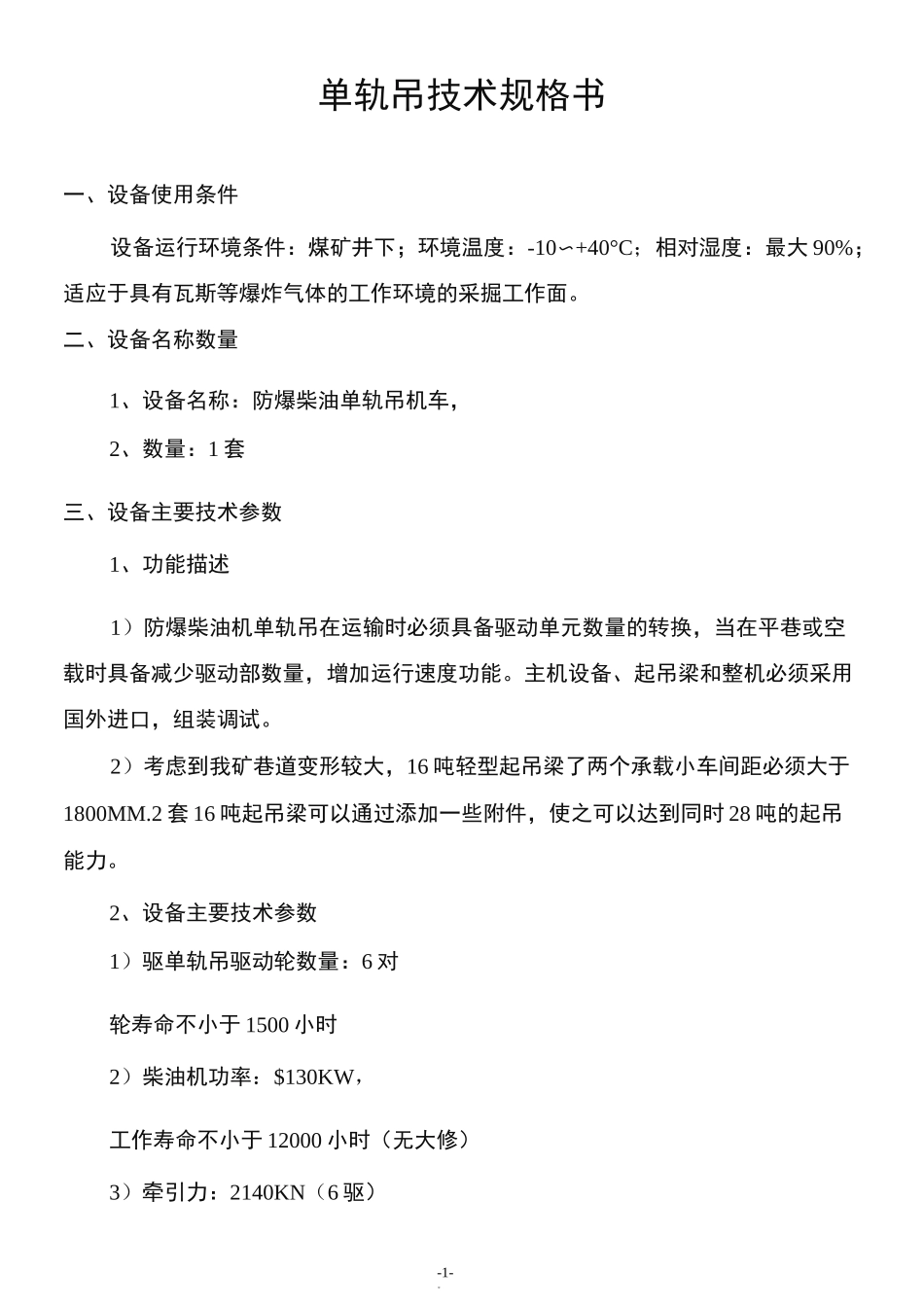

-1-。单轨吊技术规格书一、设备使用条件设备运行环境条件:煤矿井下;环境温度:-10〜+40°C;相对湿度:最大 90%;适应于具有瓦斯等爆炸气体的工作环境的采掘工作面。二、设备名称数量1、设备名称:防爆柴油单轨吊机车,2、数量:1 套三、设备主要技术参数1、功能描述1)防爆柴油机单轨吊在运输时必须具备驱动单元数量的转换,当在平巷或空载时具备减少驱动部数量,增加运行速度功能。主机设备、起吊梁和整机必须采用国外进口,组装调试。2)考虑到我矿巷道变形较大,16 吨轻型起吊梁了两个承载小车间距必须大于1800MM.2 套 16 吨起吊梁可以通过添加一些附件,使之可以达到同时 28 吨的起吊能力。2、设备主要技术参数1)驱单轨吊驱动轮数量:6 对轮寿命不小于 1500 小时2)柴油机功率:$130KW,工作寿命不小于 12000 小时(无大修)3)牵引力:2140KN(6 驱)-2-。主泵和液压马达工作寿命均不小于 6 千小时4)启动方式:手动液压启动与风动打压启动5)耗油量:不大于 265g/kWh6)适应倾角:土 30°,跟负载有关系。7)水平转弯半径:24m8)垂直转弯半径:210m9)噪音水平:W82dBA(距离 4m)10)尾气排放温度:W70°C11)安全保护形式:过压保护,温度保护,超速保护等多种保护形势12)制动距离:最大制动距离 W4 米,采用弹簧加压,液压释放形式,制动力不小于 210KN(6 驱)13)驾驶仓内应包含以下项目的预警和停机(1)柴油机冷却水温度(2)柴油机机油压力(3)柴油机机油温度(4)液压油温度(5)尾气排放温度(6)速度保护(7)瓦斯超限保护14)电气防护等级不低于 IP5415)柴油机防爆形式采用板式隔爆16)具有前后照明大灯,闪烁红尾灯光照距离不低于 100 米。17)防爆柴油机单轨吊在运输时必须具备驱动单元数量的转换,当在平巷或空载时具备减少驱动部数量,增加运行速度功能-3-。3、技术要求1)设备设计制造必须符合煤炭安全规程,中华人民共和国-柴油单轨吊机车煤矿用防爆柴油机技术规范要求。2)整机必须有煤矿矿用产品安全标志证书,各拉杆和主要受力部件必须进行无损探伤检查,提供探伤报告。3)运行速度 0-2.15m/s,超速保护灵敏可靠,驱动轮与轨道的摩擦系数不小于0.4。具备机械超速保护功能。4)机车必须具有自动和手动两套灭火系统,当主机温度达到一定温度后能够实现自动灭火功能。5)工字钢单轨吊轨道的长度和安装固定方式由乙方根据现场实际进行设计和加工,满足安装方便、悬吊可靠,并出具安装施...
