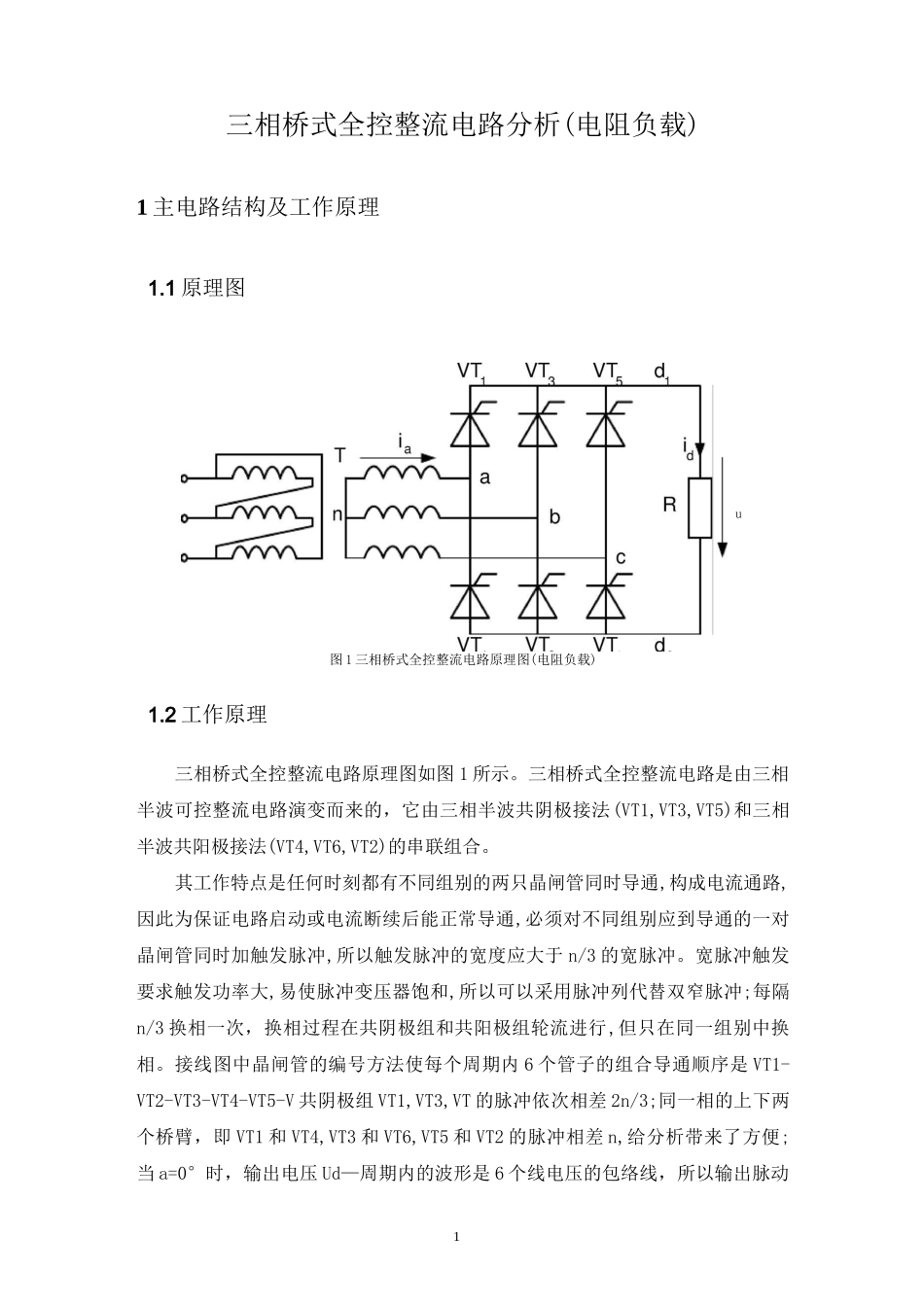

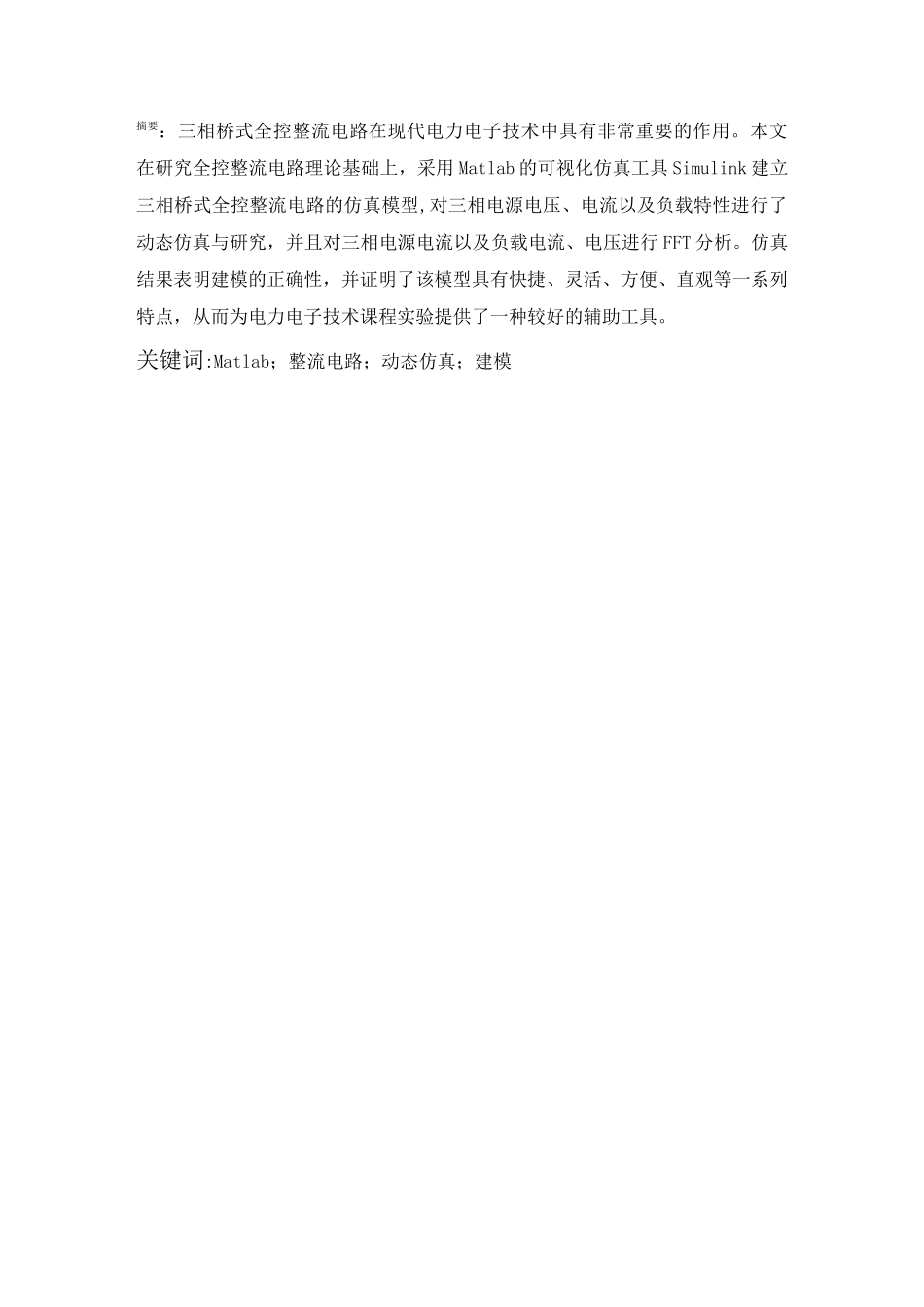

三相桥式全控整流电路仿真指导教师:摘要：三相桥式全控整流电路在现代电力电子技术中具有非常重要的作用。本文在研究全控整流电路理论基础上，采用 Matlab 的可视化仿真工具 Simulink 建立三相桥式全控整流电路的仿真模型,对三相电源电压、电流以及负载特性进行了动态仿真与研究，并且对三相电源电流以及负载电流、电压进行 FFT 分析。仿真结果表明建模的正确性，并证明了该模型具有快捷、灵活、方便、直观等一系列特点，从而为电力电子技术课程实验提供了一种较好的辅助工具。关键词:Matlab；整流电路；动态仿真；建模1u三相桥式全控整流电路分析(电阻负载)1 主电路结构及工作原理1.1 原理图图 1 三相桥式全控整流电路原理图(电阻负载)1.2 工作原理三相桥式全控整流电路原理图如图 1 所示。三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1,VT3,VT5)和三相半波共阳极接法(VT4,VT6,VT2)的串联组合。其工作特点是任何时刻都有不同组别的两只晶闸管同时导通,构成电流通路,因此为保证电路启动或电流断续后能正常导通,必须对不同组别应到导通的一对晶闸管同时加触发脉冲,所以触发脉冲的宽度应大于 n/3 的宽脉冲。宽脉冲触发要求触发功率大,易使脉冲变压器饱和,所以可以采用脉冲列代替双窄脉冲;每隔n/3 换相一次，换相过程在共阴极组和共阳极组轮流进行,但只在同一组别中换相。接线图中晶闸管的编号方法使每个周期内 6 个管子的组合导通顺序是 VT1-VT2-VT3-VT4-VT5-V 共阴极组 VT1,VT3,VT 的脉冲依次相差 2n/3;同一相的上下两个桥臂，即 VT1 和 VT4,VT3 和 VT6,VT5 和 VT2 的脉冲相差 n,给分析带来了方便;当 a=0°时，输出电压 Ud—周期内的波形是 6 个线电压的包络线，所以输出脉动2直流电压频率是电源频率的 6 倍,比三相半波电路高 1 倍,脉动减小,而且每次脉动的波形都一样，故该电路又可称为 6 脉动整流电路°a>0。时,Ud 的波形出现缺口，随着 a 角的增大，缺口增大，输出电压平均值降低。当 a=2n/3 时,输出电压为零，所以电阻性负载时，a 的移相范围是 0~2n/3;当 0
