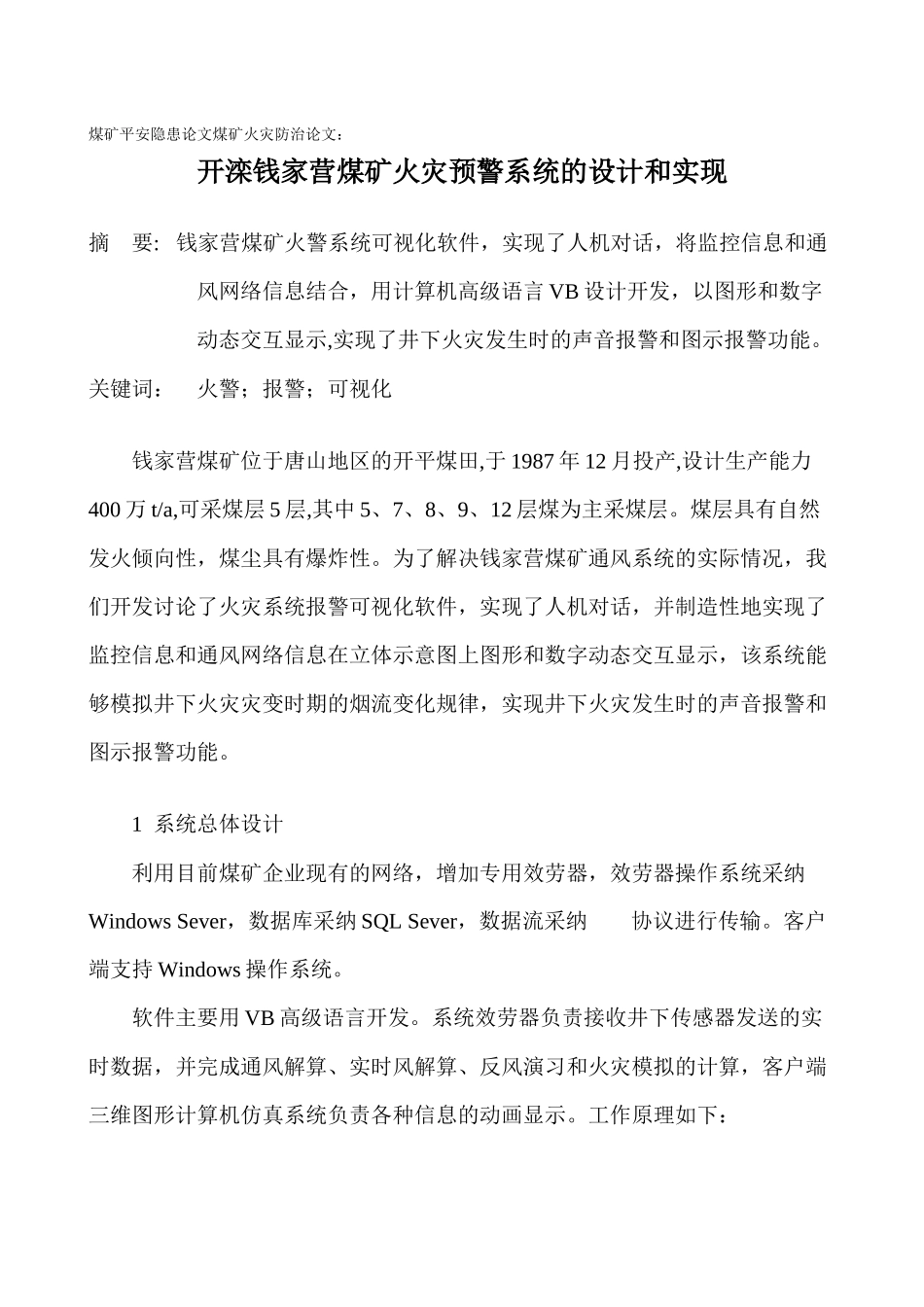

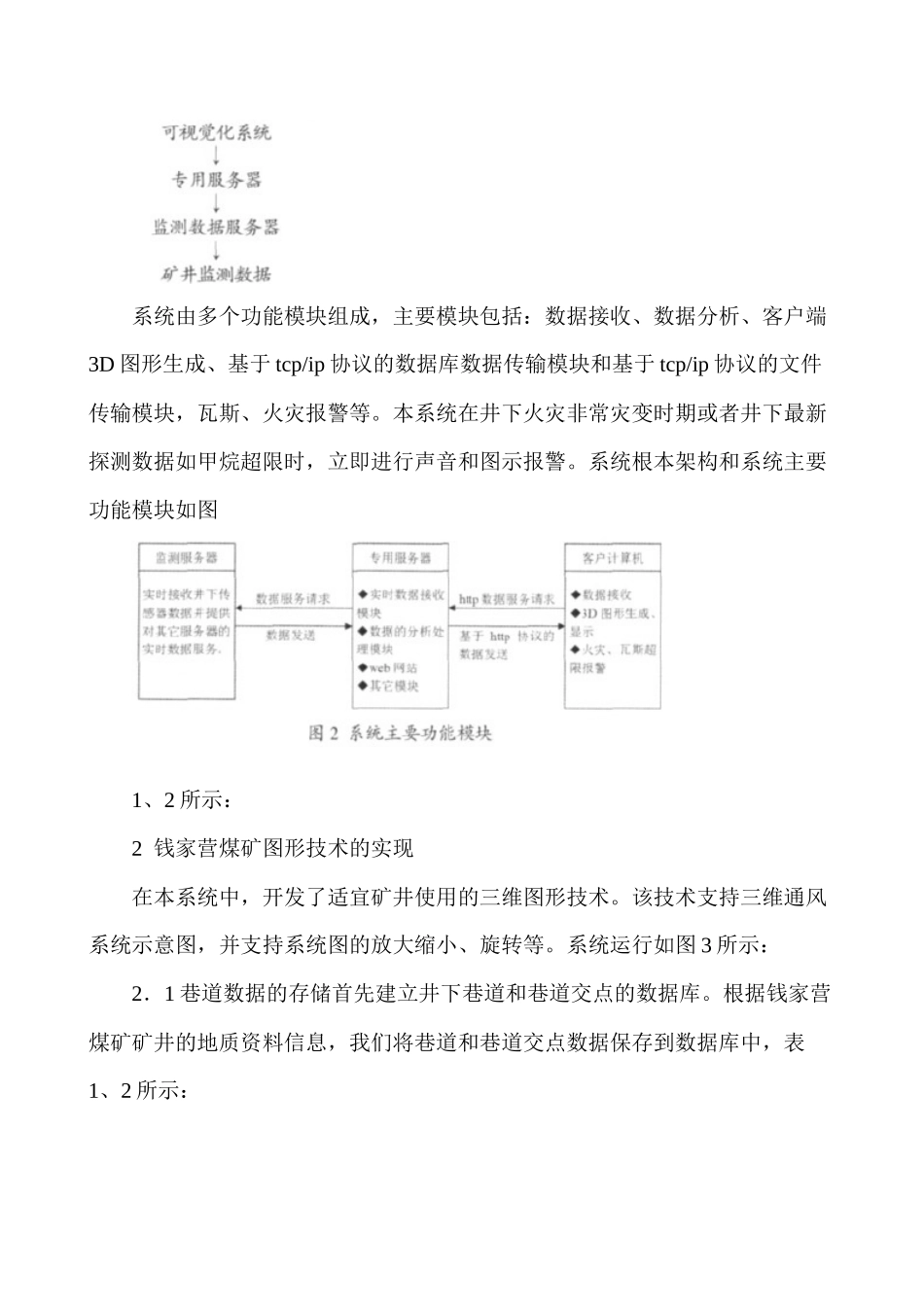

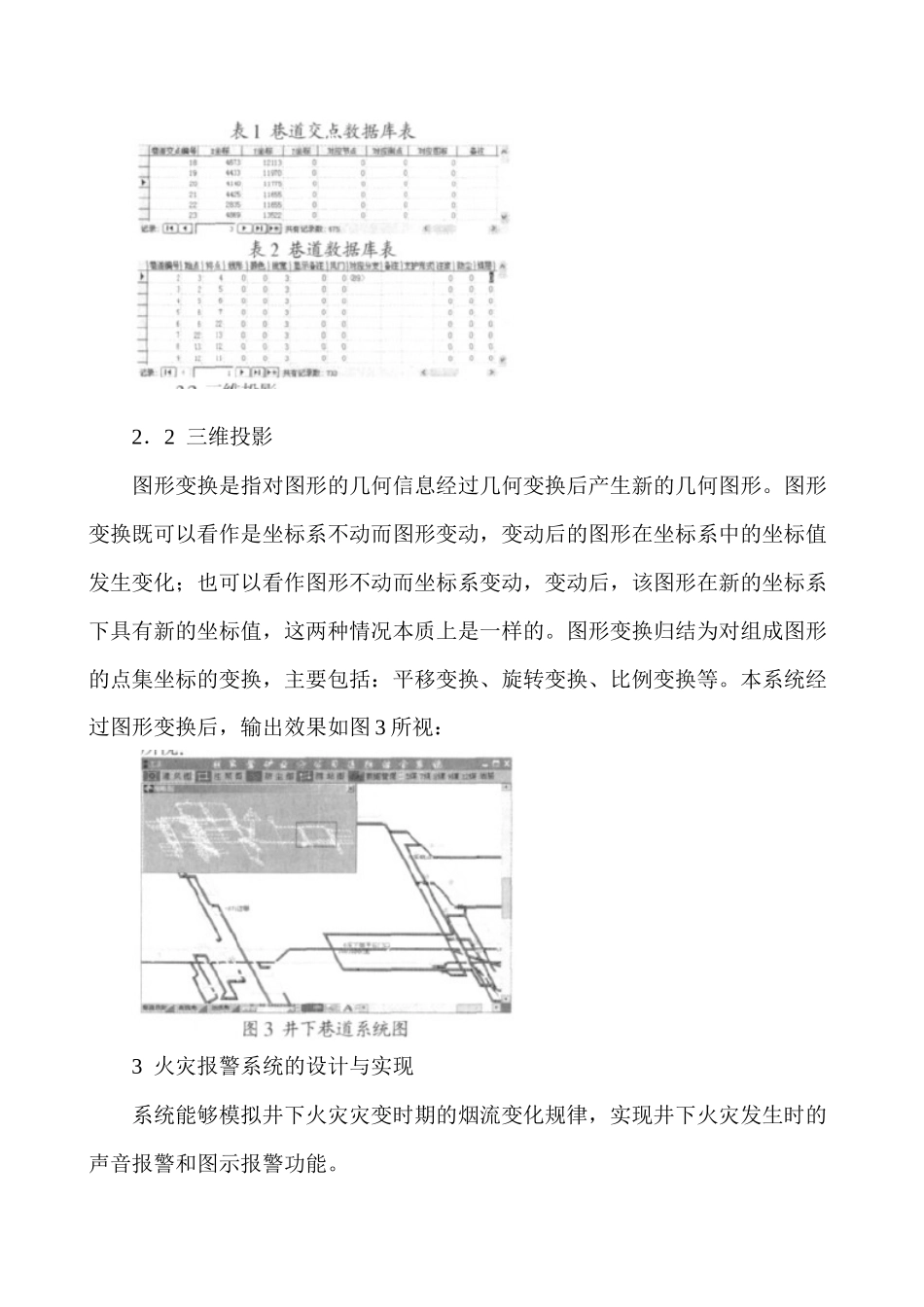

煤矿平安隐患论文煤矿火灾防治论文：开滦钱家营煤矿火灾预警系统的设计和实现摘 要: 钱家营煤矿火警系统可视化软件，实现了人机对话，将监控信息和通风网络信息结合，用计算机高级语言 VB 设计开发，以图形和数字动态交互显示,实现了井下火灾发生时的声音报警和图示报警功能。关键词： 火警；报警；可视化钱家营煤矿位于唐山地区的开平煤田,于 1987 年 12 月投产,设计生产能力400 万 t/a,可采煤层 5 层,其中 5、7、8、9、12 层煤为主采煤层。煤层具有自然发火倾向性，煤尘具有爆炸性。为了解决钱家营煤矿通风系统的实际情况，我们开发讨论了火灾系统报警可视化软件，实现了人机对话，并制造性地实现了监控信息和通风网络信息在立体示意图上图形和数字动态交互显示，该系统能够模拟井下火灾灾变时期的烟流变化规律，实现井下火灾发生时的声音报警和图示报警功能。1 系统总体设计利用目前煤矿企业现有的网络，增加专用效劳器，效劳器操作系统采纳Windows Sever，数据库采纳 SQL Sever，数据流采纳 协议进行传输。客户端支持 Windows 操作系统。软件主要用 VB 高级语言开发。系统效劳器负责接收井下传感器发送的实时数据，并完成通风解算、实时风解算、反风演习和火灾模拟的计算，客户端三维图形计算机仿真系统负责各种信息的动画显示。工作原理如下：系统由多个功能模块组成，主要模块包括：数据接收、数据分析、客户端3D 图形生成、基于 tcp/ip 协议的数据库数据传输模块和基于 tcp/ip 协议的文件传输模块，瓦斯、火灾报警等。本系统在井下火灾非常灾变时期或者井下最新探测数据如甲烷超限时，立即进行声音和图示报警。系统根本架构和系统主要功能模块如图1、2 所示：2 钱家营煤矿图形技术的实现在本系统中，开发了适宜矿井使用的三维图形技术。该技术支持三维通风系统示意图，并支持系统图的放大缩小、旋转等。系统运行如图 3 所示：2．1 巷道数据的存储首先建立井下巷道和巷道交点的数据库。根据钱家营煤矿矿井的地质资料信息，我们将巷道和巷道交点数据保存到数据库中，表1、2 所示：2．2 三维投影图形变换是指对图形的几何信息经过几何变换后产生新的几何图形。图形变换既可以看作是坐标系不动而图形变动，变动后的图形在坐标系中的坐标值发生变化；也可以看作图形不动而坐标系变动，变动后，该图形在新的坐标系下具有新的坐标值，这两种情况本质上是一样的。图形变换归结为对组成图形的点集坐标的变换，主...
