物流工程课程设计VIP专享

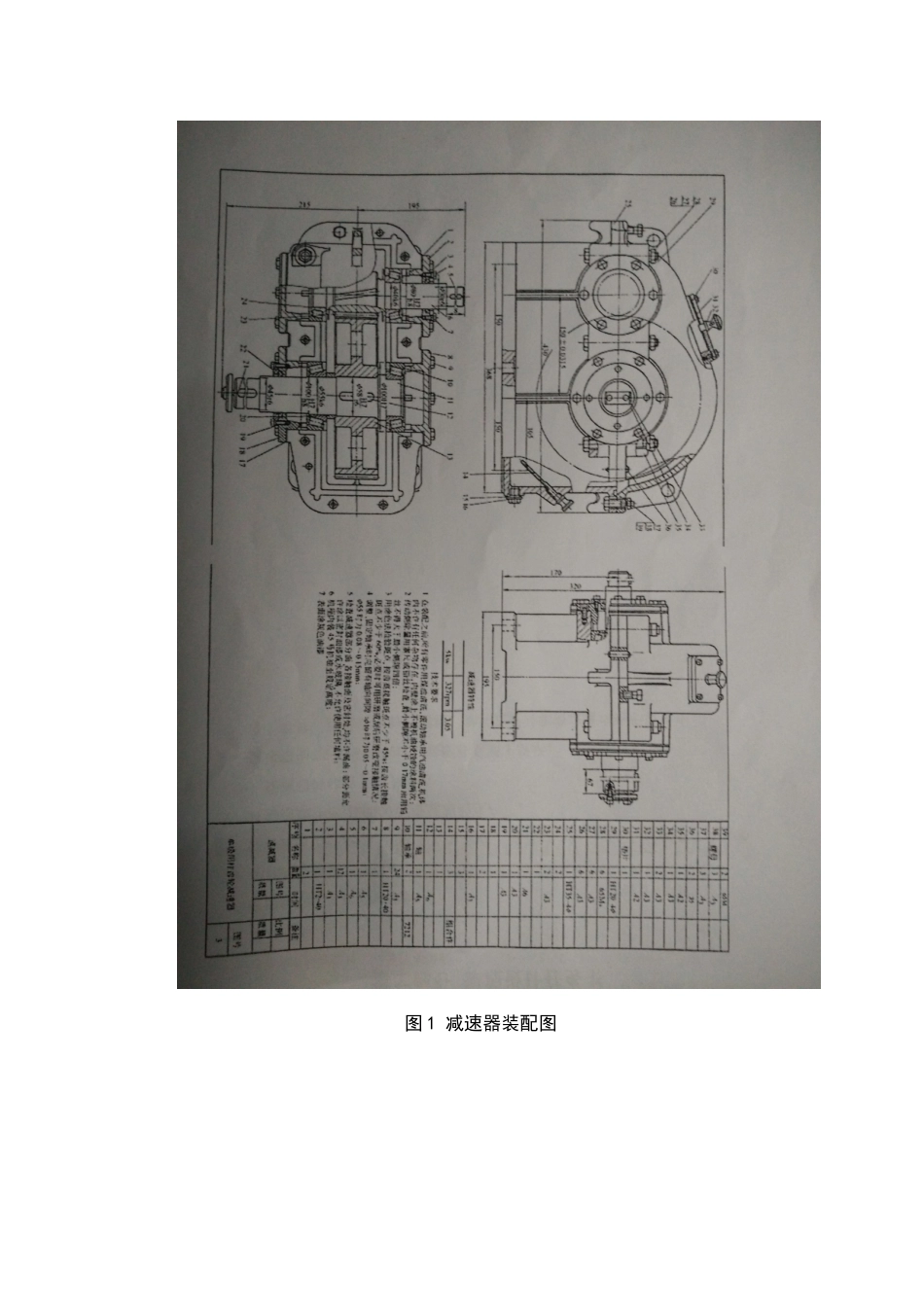

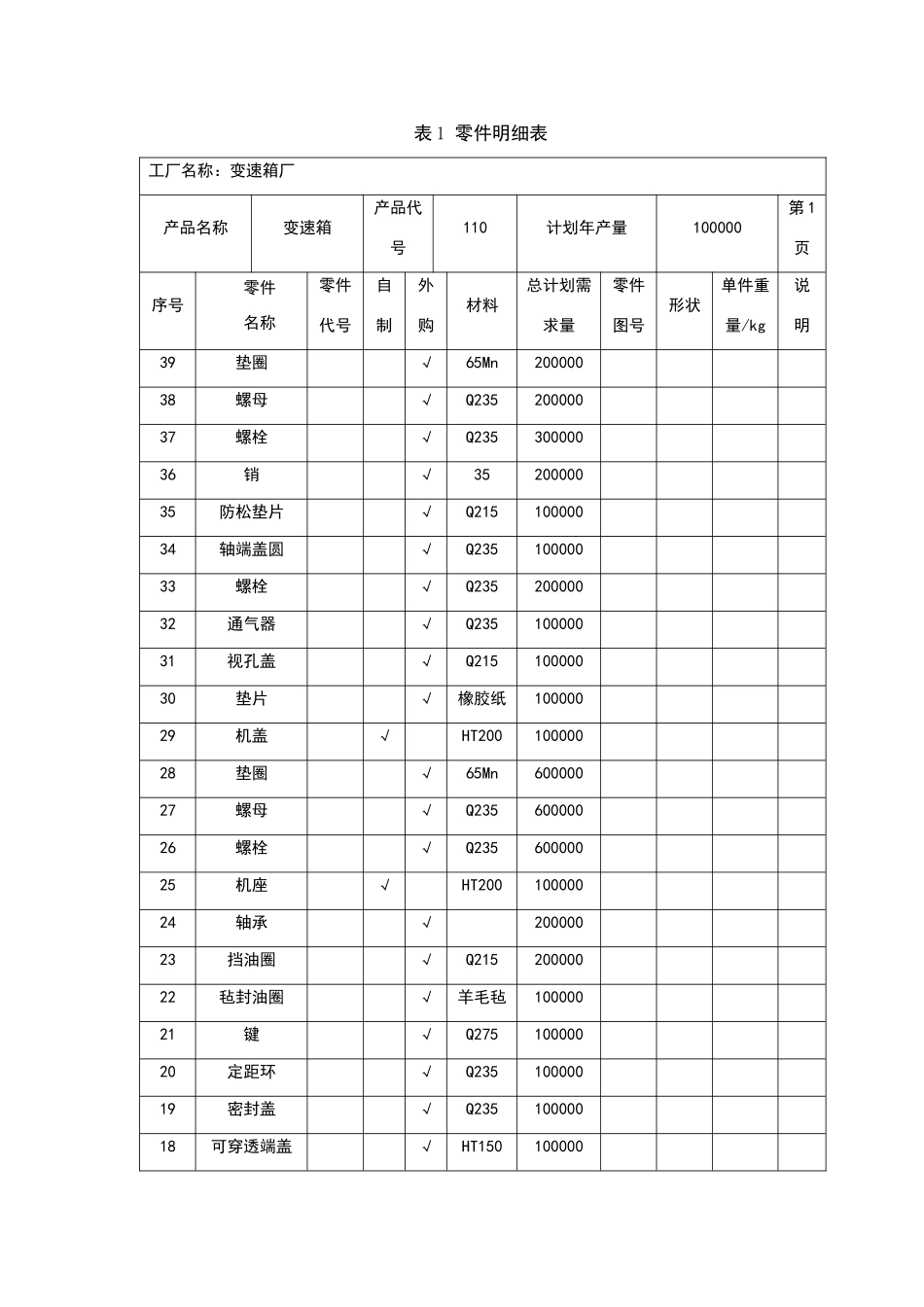

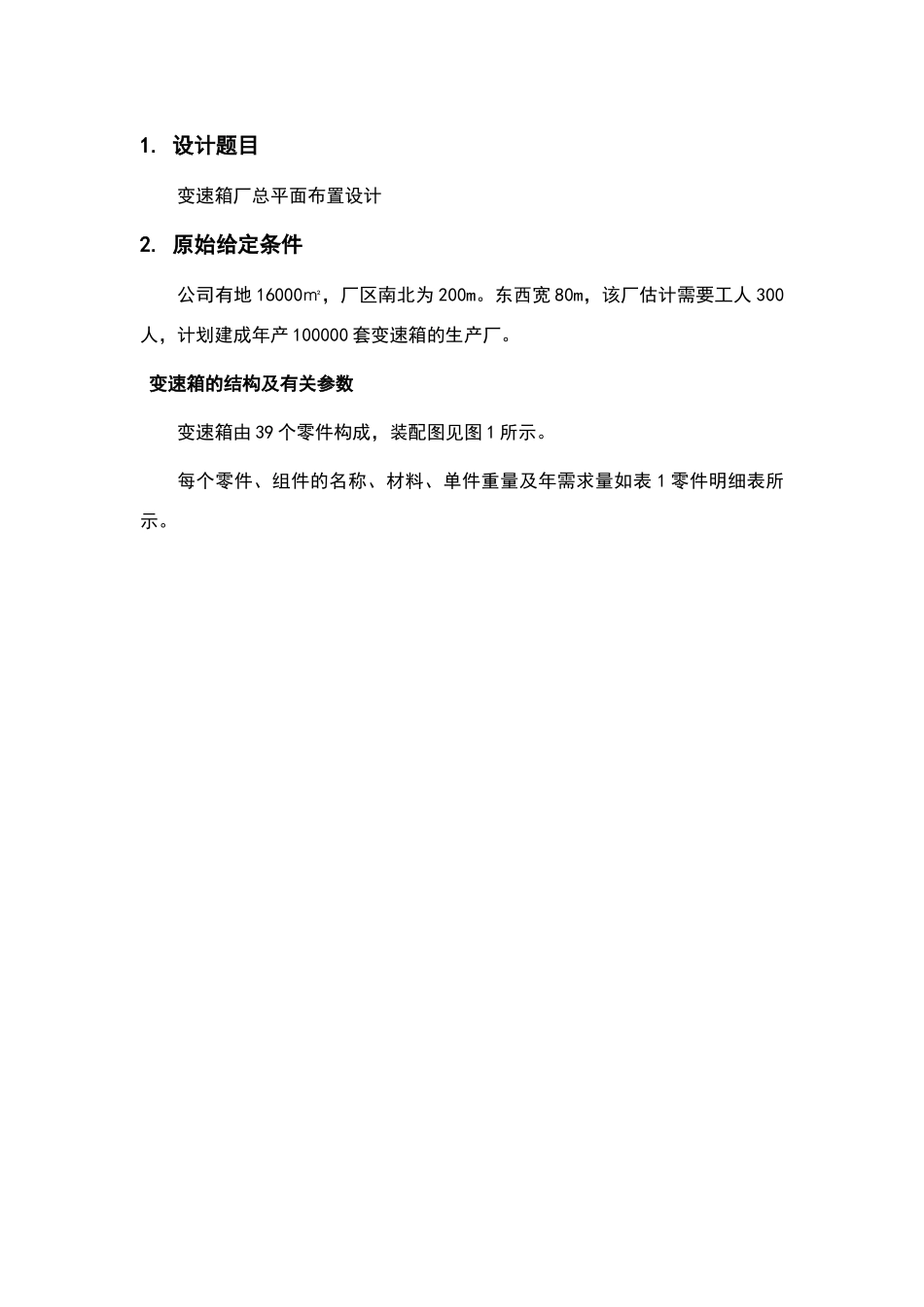

1. 设计题目变速箱厂总平面布置设计2. 原始给定条件公司有地 16000㎡，厂区南北为 200m。东西宽 80m，该厂估计需要工人 300人，计划建成年产 100000 套变速箱的生产厂。 变速箱的结构及有关参数变速箱由 39 个零件构成，装配图见图 1 所示。每个零件、组件的名称、材料、单件重量及年需求量如表 1 零件明细表所示。图 1 减速器装配图表 1 零件明细表工厂名称：变速箱厂产品名称变速箱产品代号110计划年产量100000第 1页序号零件名称零件代号自制外购材料总计划需求量零件图号形状单件重量/kg说明39垫圈√65Mn20000038螺母√Q23520000037螺栓√Q23530000036销√3520000035防松垫片√Q21510000034轴端盖圆√Q23510000033螺栓√Q23520000032通气器√Q23510000031视孔盖√Q21510000030垫片√橡胶纸10000029机盖√HT20010000028垫圈√65Mn60000027螺母√Q23560000026螺栓√Q23560000025机座√HT20010000024轴承√20000023挡油圈√Q21520000022毡封油圈√羊毛毡10000021键√Q27510000020定距环√Q23510000019密封盖√Q23510000018可穿透端盖√HT15010000017调整垫片√08F20000016螺塞√Q23510000015垫片√橡胶纸10000014游标尺√10000013大齿轮√4010000012键√Q27510000011轴√Q27510000010轴承√2000009螺栓√Q23524000008端盖√HT2001000007毡封油圈√羊毛毡1000006齿轮轴√Q2751000005键√Q2751000004螺栓√Q23512000003密封盖√Q2351000002可穿透端盖√HT2001000001调整垫片√08F200000 作业单位划分根据变速箱的结构及工艺特点，设立如表 2 所示 11 个单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理等各项生产任务。表 2 作业单位建筑汇总表序号作业单位名称用途建筑面积/（m x m）备注1原材料库储存钢材、铸锭20 x 30露天2铸造车间铸造12 x 243热处理车间热处理12 x 124机加工车间车、铣、钻12 x 365精密车间精镗、磨销12 x 366标准件、半成品库储存外购件、半成品12 x 247组装车间组装变速器12 x 368锻造车间锻造12 x 249成品库成品储存12 x 1210办公、服务楼办公楼、食堂等80 x 6011设备维修车间机床维修12 x 24 生产工艺过程变速箱的零件比较多，但是大多数零件为标准件。假定标准件采纳外购，总的工艺过程可分为零件的制作与外购、半成品暂存、组装、性能测试、成品存储等阶段。零件的制作与外购制作的零件如表 3~表 8，表中的利用率为加工后产品与加工...
