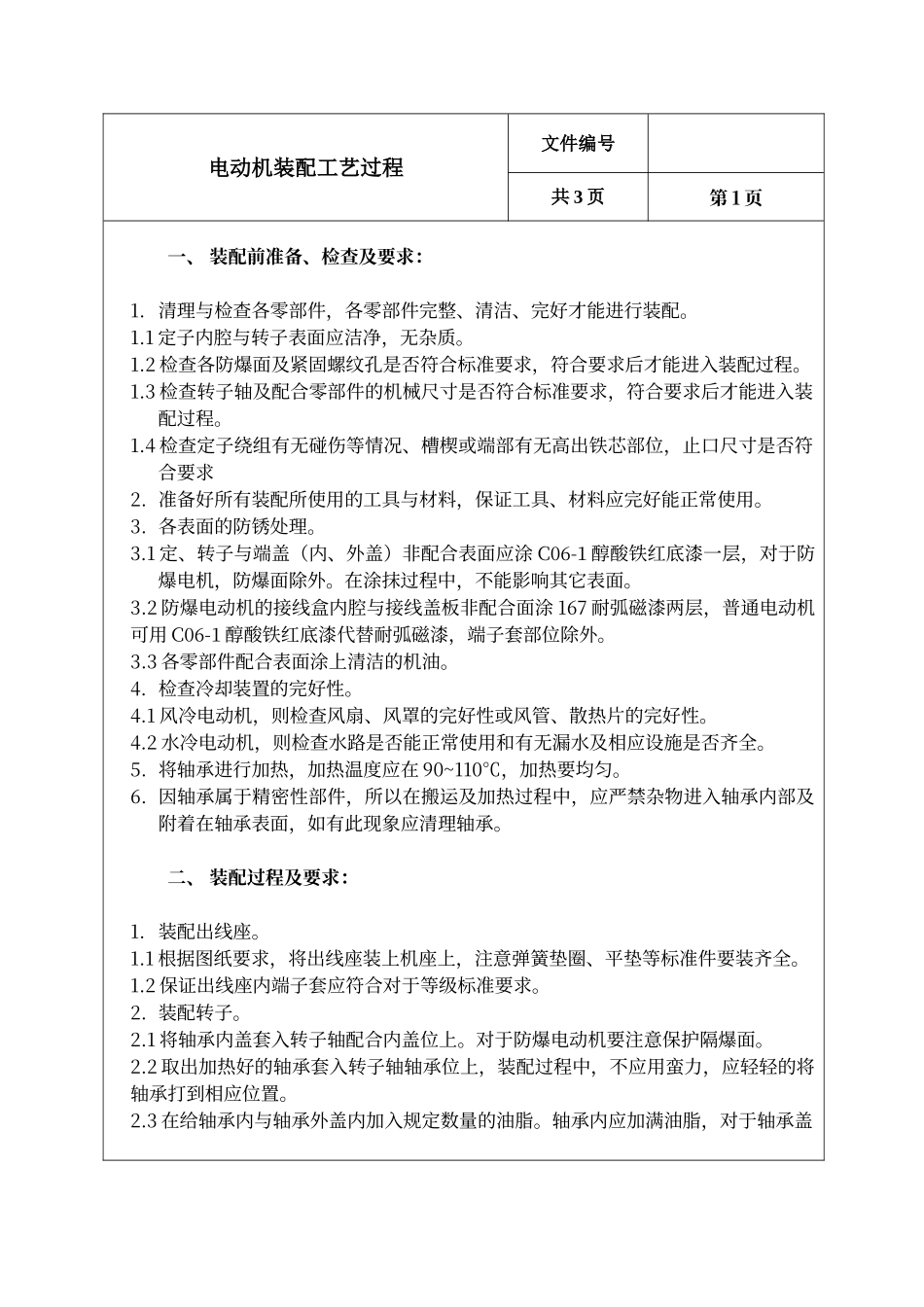

电动机装配工艺过程文件编号共 3 页第 1 页一、 装配前准备、检查及要求：1. 清理与检查各零部件，各零部件完整、清洁、完好才能进行装配。1.1 定子内腔与转子表面应洁净，无杂质。1.2 检查各防爆面及紧固螺纹孔是否符合标准要求，符合要求后才能进入装配过程。1.3 检查转子轴及配合零部件的机械尺寸是否符合标准要求，符合要求后才能进入装配过程。1.4 检查定子绕组有无碰伤等情况、槽楔或端部有无高出铁芯部位，止口尺寸是否符合要求2. 准备好所有装配所使用的工具与材料，保证工具、材料应完好能正常使用。3. 各表面的防锈处理。3.1 定、转子与端盖（内、外盖）非配合表面应涂 C06-1 醇酸铁红底漆一层，对于防爆电机，防爆面除外。在涂抹过程中，不能影响其它表面。3.2 防爆电动机的接线盒内腔与接线盖板非配合面涂 167 耐弧磁漆两层，普通电动机可用 C06-1 醇酸铁红底漆代替耐弧磁漆，端子套部位除外。3.3 各零部件配合表面涂上清洁的机油。4. 检查冷却装置的完好性。4.1 风冷电动机，则检查风扇、风罩的完好性或风管、散热片的完好性。4.2 水冷电动机，则检查水路是否能正常使用和有无漏水及相应设施是否齐全。5. 将轴承进行加热，加热温度应在 90~110℃，加热要均匀。6. 因轴承属于精密性部件，所以在搬运及加热过程中，应严禁杂物进入轴承内部及附着在轴承表面，如有此现象应清理轴承。二、 装配过程及要求：1. 装配出线座。1.1 根据图纸要求，将出线座装上机座上，注意弹簧垫圈、平垫等标准件要装齐全。1.2 保证出线座内端子套应符合对于等级标准要求。2. 装配转子。2.1 将轴承内盖套入转子轴配合内盖位上。对于防爆电动机要注意保护隔爆面。2.2 取出加热好的轴承套入转子轴轴承位上，装配过程中，不应用蛮力，应轻轻的将轴承打到相应位置。2.3 在给轴承内与轴承外盖内加入规定数量的油脂。轴承内应加满油脂，对于轴承盖电动机装配工艺过程文件编号共 3 页第 2 页 内，一般 2 极电动机为油室空间容积的 1/2；4 极及 4 极以上电动机为油室空间容积的2/3，特别电动机按特别规定执行。2.4 装配非轴伸端端盖，用手锤轻敲端盖四周，使轴承套入轴承室（端盖内孔）。2.5 装配非轴伸端轴承外盖，并用相应规格的螺钉拧紧，把紧内盖。2.6 将转子根据规定的方向装入定子内腔中，用手锤轻敲端盖四周，使端盖止口与机壳止口相吻合，紧固孔对正，穿入紧固螺钉（有定位孔的端盖，先有定位孔定位），待端...
