电子元器件贴片及插件焊接检验规范

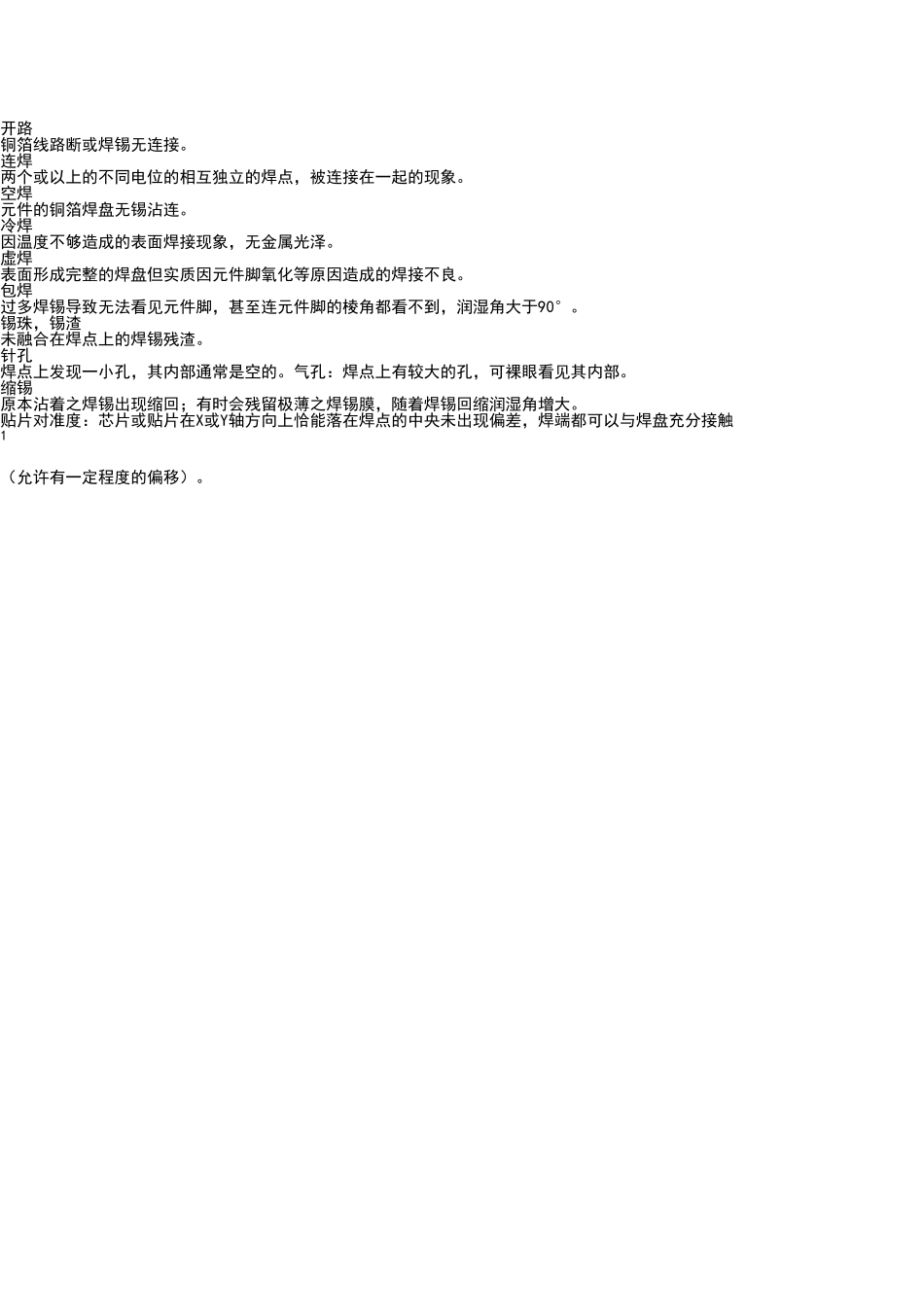

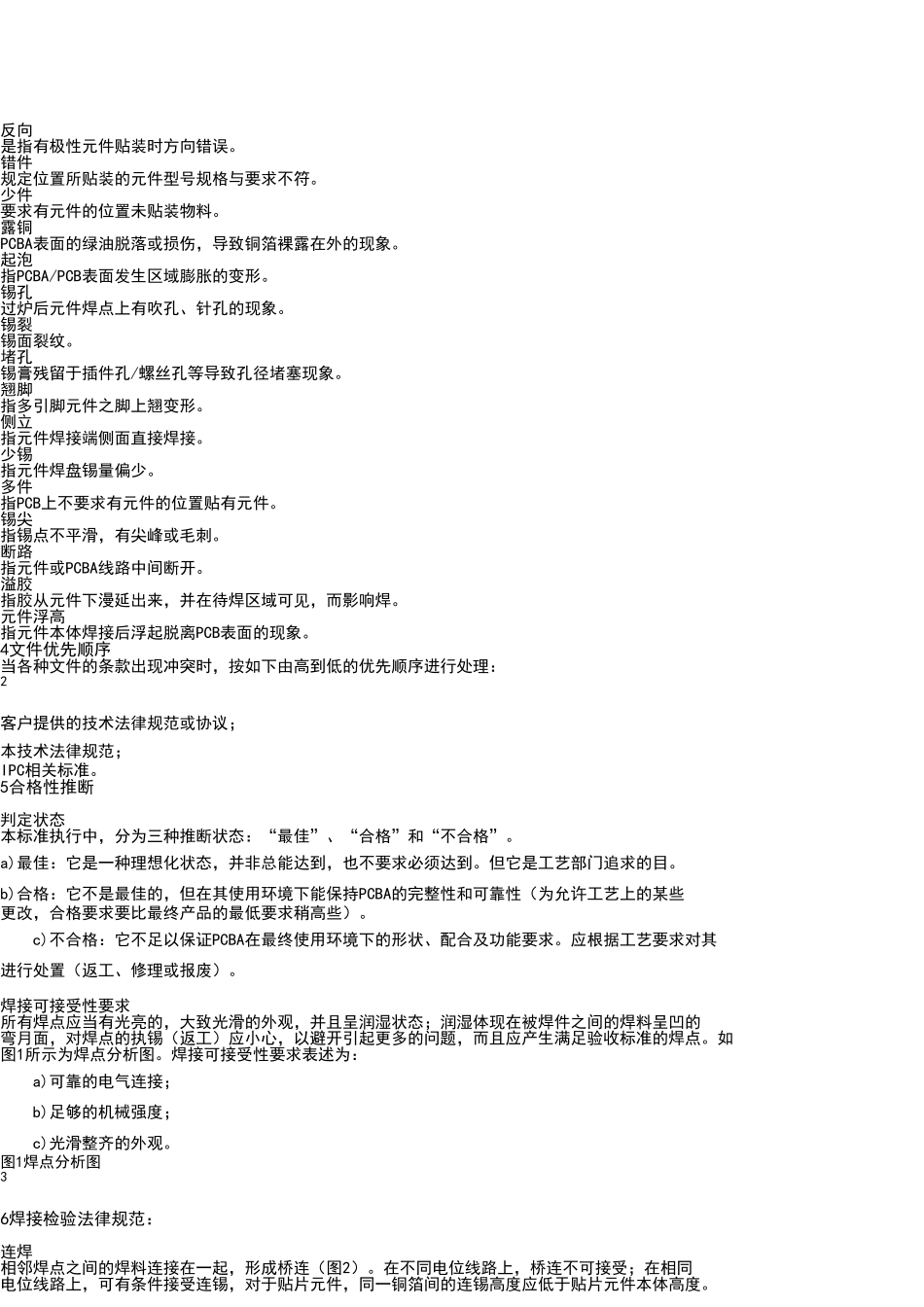

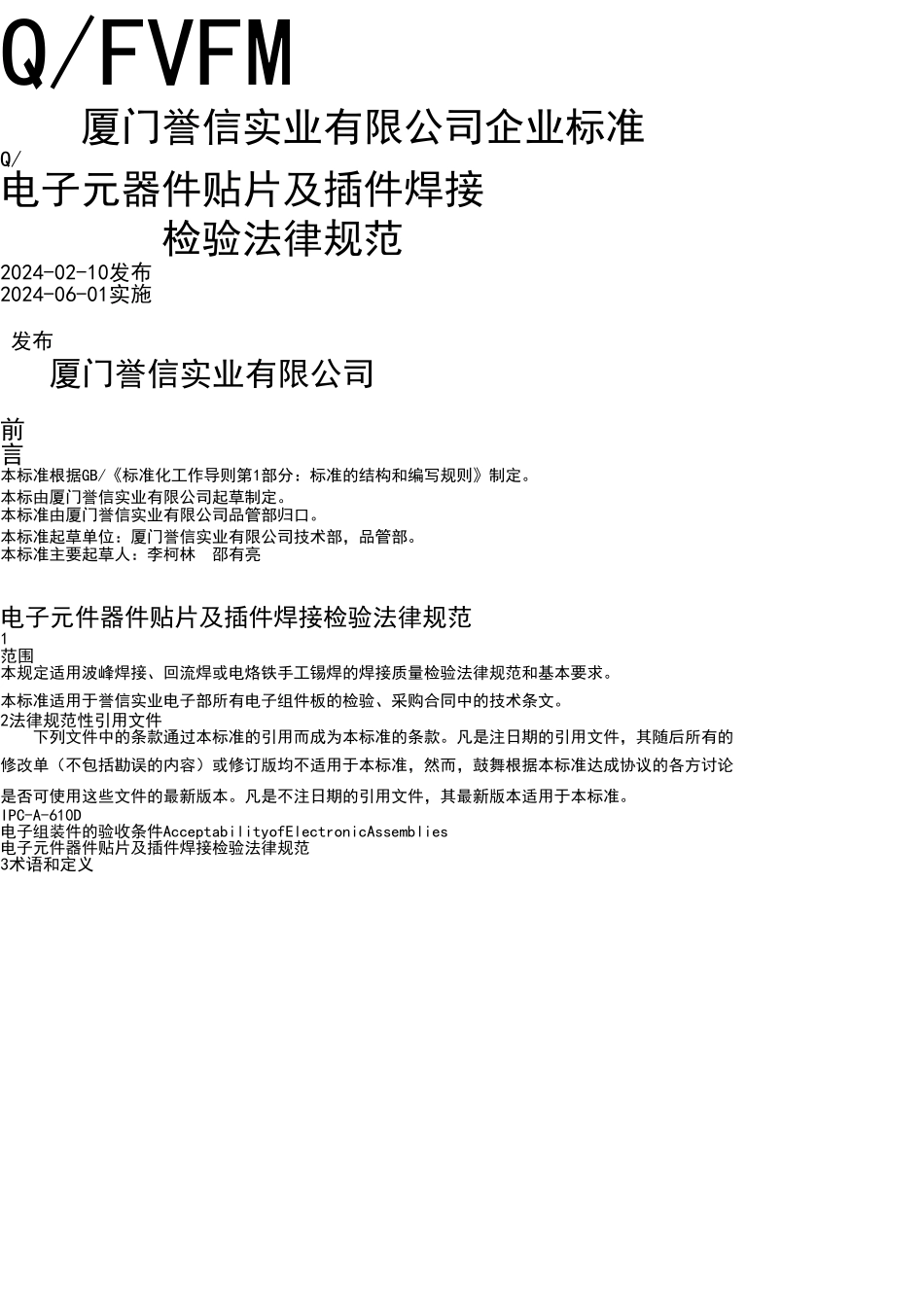

Q/FVFM厦门誉信实业有限公司企业标准Q/电子元器件贴片及插件焊接检验法律规范2024-02-10发布2024-06-01实施发布厦门誉信实业有限公司前言本标准根据GB/《标准化工作导则第1部分：标准的结构和编写规则》制定。本标由厦门誉信实业有限公司起草制定。本标准由厦门誉信实业有限公司品管部归口。本标准起草单位：厦门誉信实业有限公司技术部，品管部。本标准主要起草人：李柯林 邵有亮电子元件器件贴片及插件焊接检验法律规范1范围本规定适用波峰焊接、回流焊或电烙铁手工锡焊的焊接质量检验法律规范和基本要求。本标准适用于誉信实业电子部所有电子组件板的检验、采购合同中的技术条文。2法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。IPC-A-610D电子组装件的验收条件AcceptabilityofElectronicAssemblies电子元件器件贴片及插件焊接检验法律规范3术语和定义开路铜箔线路断或焊锡无连接。连焊两个或以上的不同电位的相互独立的焊点，被连接在一起的现象。空焊元件的铜箔焊盘无锡沾连。冷焊因温度不够造成的表面焊接现象，无金属光泽。虚焊表面形成完整的焊盘但实质因元件脚氧化等原因造成的焊接不良。包焊过多焊锡导致无法看见元件脚，甚至连元件脚的棱角都看不到，润湿角大于90°。锡珠，锡渣未融合在焊点上的焊锡残渣。针孔焊点上发现一小孔，其内部通常是空的。气孔：焊点上有较大的孔，可裸眼看见其内部。缩锡原本沾着之焊锡出现缩回；有时会残留极薄之焊锡膜，随着焊锡回缩润湿角增大。贴片对准度：芯片或贴片在X或Y轴方向上恰能落在焊点的中央未出现偏差，焊端都可以与焊盘充分接触1（允许有一定程度的偏移）。反向是指有极性元件贴装时方向错误。错件规定位置所贴装的元件型号规格与要求不符。少件要求有元件的位置未贴装物料。露铜PCBA表面的绿油脱落或损伤，导致铜箔裸露在外的现象。起泡指PCBA/PCB表面发生区域膨胀的变形。锡孔过炉后元件焊点上有吹孔、针孔的现象。锡裂锡面裂纹。堵孔锡膏残留于插件孔/螺丝孔等导致孔径堵塞现象。翘脚指多引脚元件之脚上翘变形。侧立指元件焊接端侧面直接焊接。少锡指元件焊盘锡量偏少。多件指PCB上不要求有元件的位置贴有元件。锡尖指锡点不平滑，有尖峰或毛...
