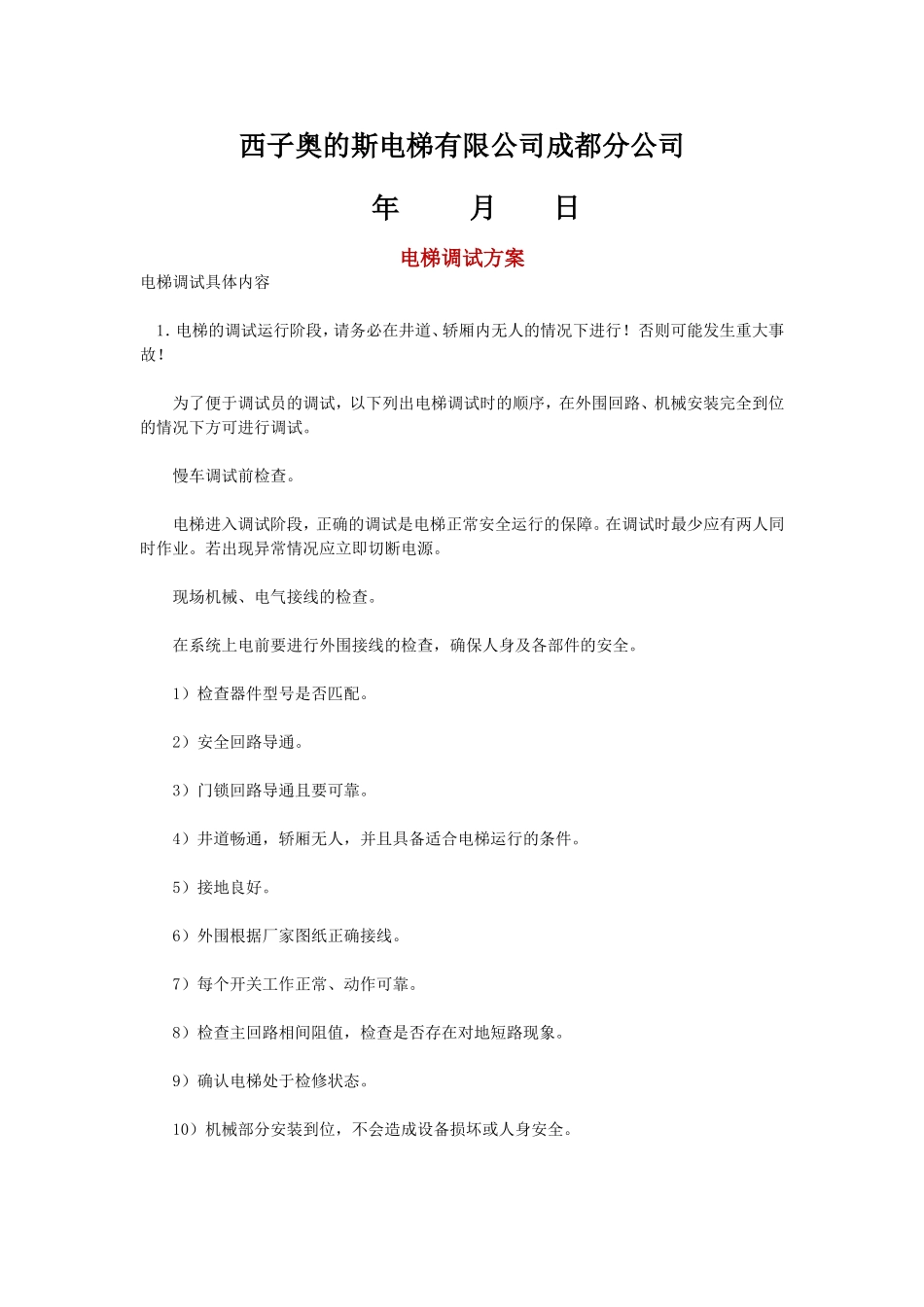

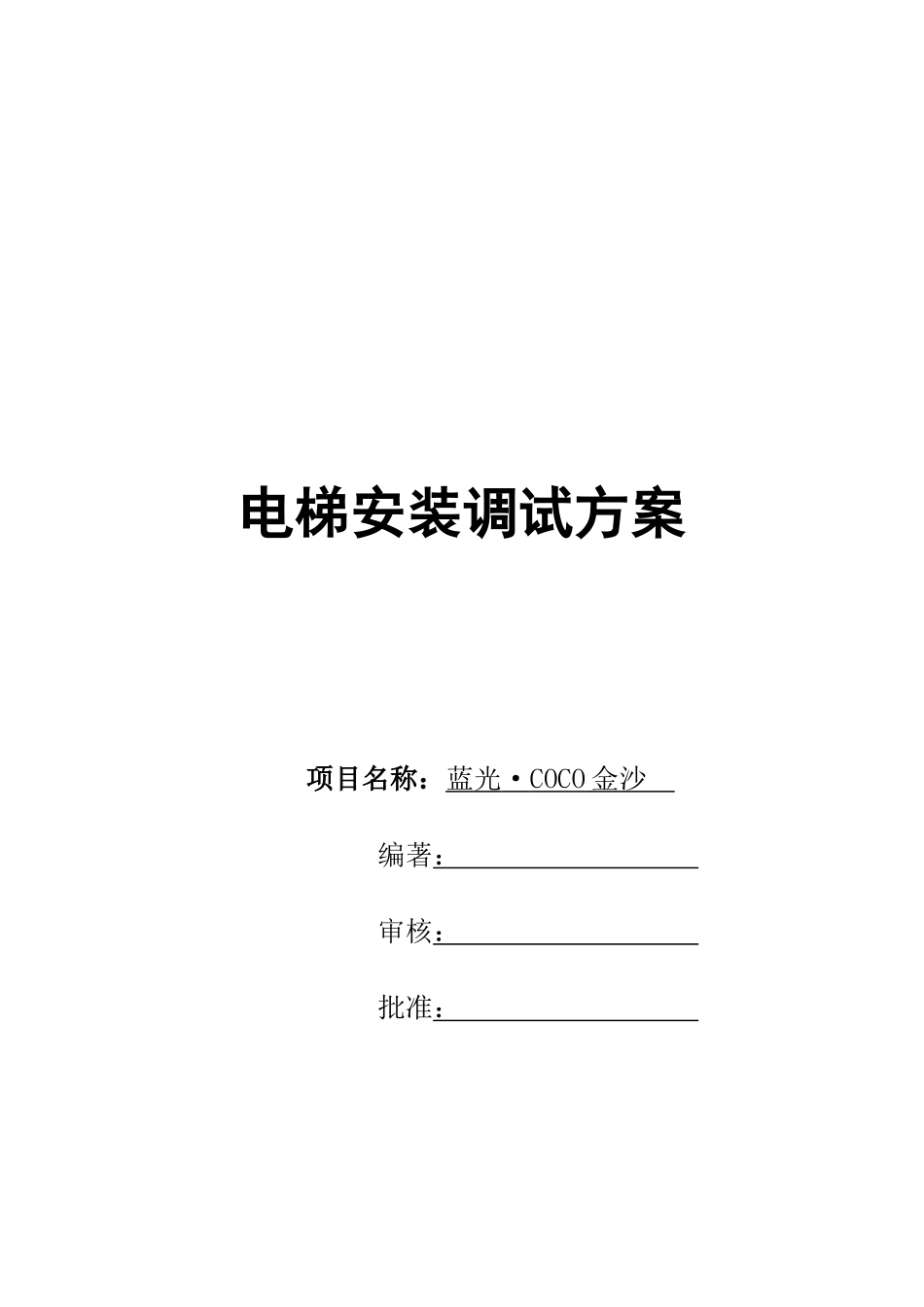

电梯安装调试方案 项目名称：蓝光 · COCO 金沙 编著： 审核： 批准： 西子奥的斯电梯有限公司成都分公司 年 月 日电梯调试方案电梯调试具体内容 1．电梯的调试运行阶段，请务必在井道、轿厢内无人的情况下进行！否则可能发生重大事故！ 为了便于调试员的调试，以下列出电梯调试时的顺序，在外围回路、机械安装完全到位的情况下方可进行调试。 慢车调试前检查。 电梯进入调试阶段，正确的调试是电梯正常安全运行的保障。在调试时最少应有两人同时作业。若出现异常情况应立即切断电源。 现场机械、电气接线的检查。 在系统上电前要进行外围接线的检查，确保人身及各部件的安全。 1）检查器件型号是否匹配。 2）安全回路导通。 3）门锁回路导通且要可靠。 4）井道畅通，轿厢无人，并且具备适合电梯运行的条件。 5）接地良好。 6）外围根据厂家图纸正确接线。 7）每个开关工作正常、动作可靠。 8）检查主回路相间阻值，检查是否存在对地短路现象。 9）确认电梯处于检修状态。 10）机械部分安装到位，不会造成设备损坏或人身安全。 编码器的检查。 编码器反馈的脉冲信号是系统实现精确控制的重要保证，特别是对同步电机的电梯，其安装不好很可能在慢车调试时出现飞车现象。所以在调试之前要着重检查。 1）检查编码器安装是否稳固，接线可靠。 2）检查编码器信号线与强电回路是否有分槽布置，防止干扰。 3）编码器连线最好直接从编码器连到控制柜，若连线不够长，需要延长时，则延长部分也应该用屏蔽线，与编码器连接处用烙铁焊接。 4）编码器屏蔽层在控制器一端接地可靠。 电源检查。 1）系统上电之前要检查用户电源。其相间电压在 380V15%以内，每相不平行度不大于3%。 2）主控板控制器进电 24V~COM 间进电电压为 24V. 3)检查总进线及开关容量应达到要求。 注意：系统进电电压超出允许值会造成破坏性后果，要着重检查，直流电压应注意正负极。系统进电处缺相时请不要动车，以免发生事故。 接地检查 1）检查下列端子与接地端子 PE 之间的电阻是否无穷大，假如偏小请立即检查原因。 a)电源侧 R、S、T 与 PE 之间电阻。 b)电源侧 U、V、W 与 PE 之间电阻。 c)主板 24V 与 PE 之间电阻。 d)编码器的电压、A、B、PGM 与 PE 之间电阻。 e)电机侧 U、V、W 与 PE 之间电阻。 f)正、负母线端子与 PE 之间电阻。 g)安全、门锁、检修回路端子与 PE 之间电阻。 2）检查电梯所以电器...
