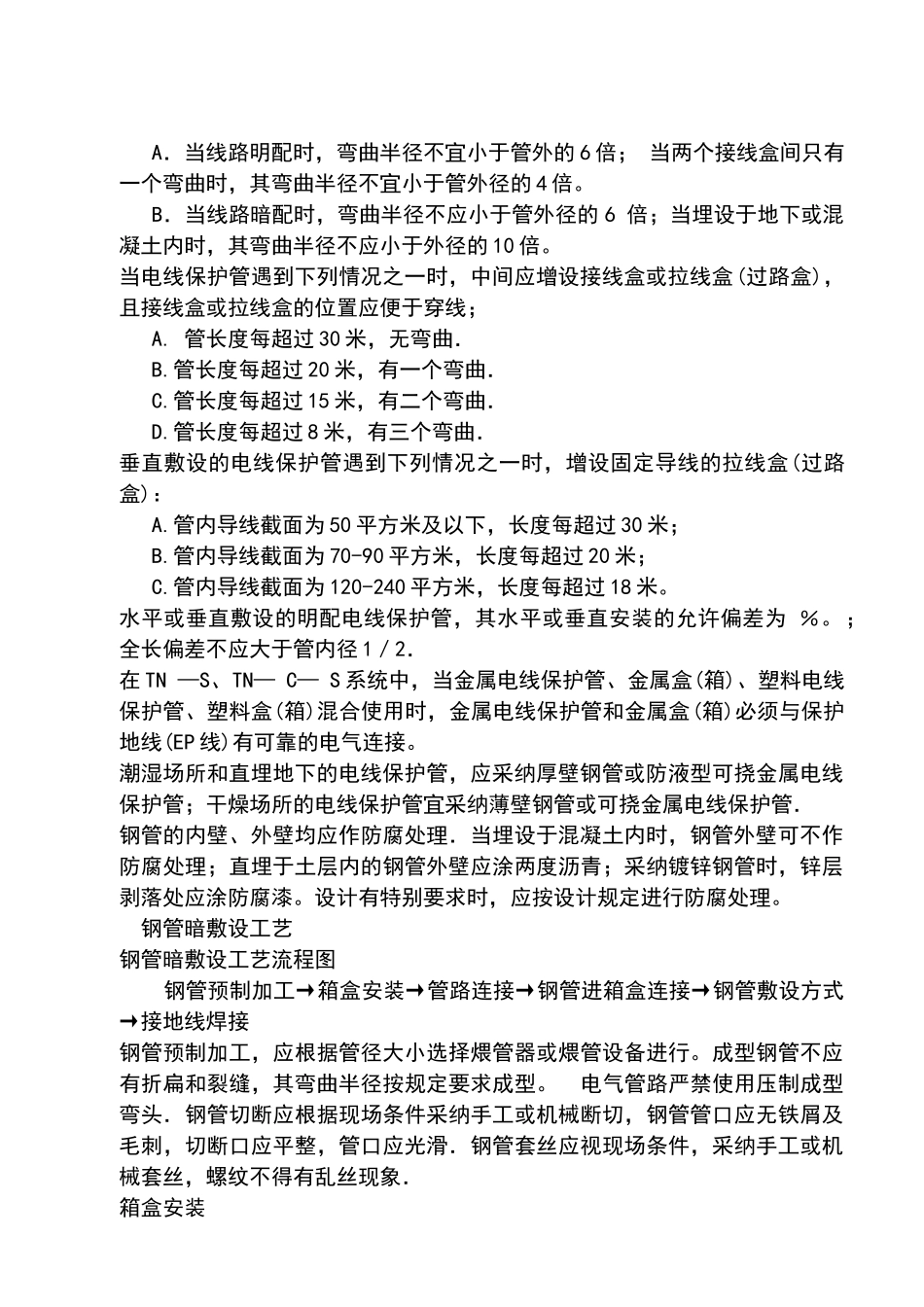

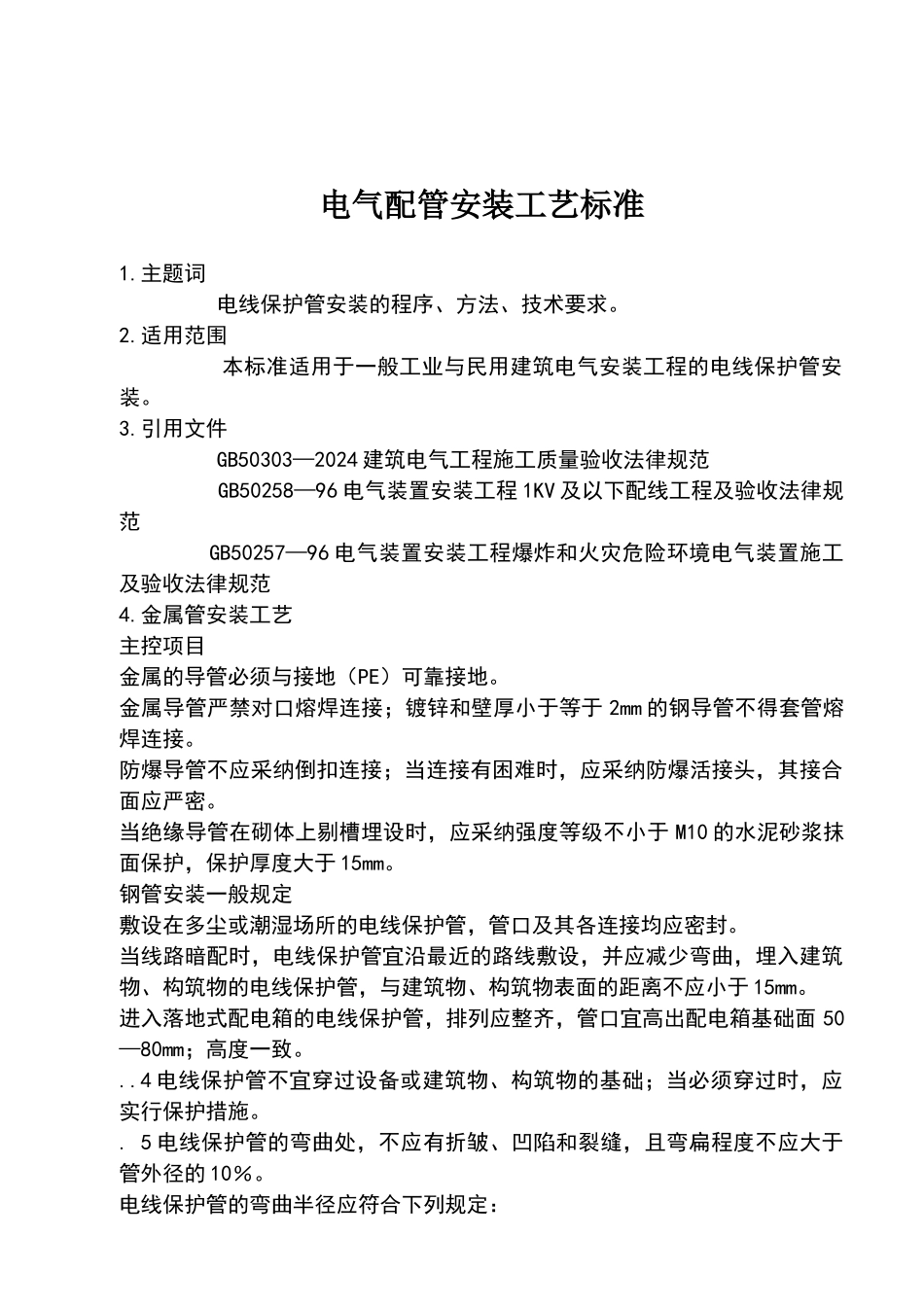

电气配管安装工艺标准 1.主题词 电线保护管安装的程序、方法、技术要求。2.适用范围 本标准适用于一般工业与民用建筑电气安装工程的电线保护管安装。3.引用文件 GB50303—2024 建筑电气工程施工质量验收法律规范 GB50258—96 电气装置安装工程 1KV 及以下配线工程及验收法律规范 GB50257—96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范4.金属管安装工艺主控项目金属的导管必须与接地（PE）可靠接地。金属导管严禁对口熔焊连接；镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接。防爆导管不应采纳倒扣连接；当连接有困难时，应采纳防爆活接头，其接合面应严密。当绝缘导管在砌体上剔槽埋设时，应采纳强度等级不小于 M10 的水泥砂浆抹面保护，保护厚度大于 15mm。钢管安装一般规定敷设在多尘或潮湿场所的电线保护管，管口及其各连接均应密封。当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲，埋入建筑物、构筑物的电线保护管，与建筑物、构筑物表面的距离不应小于 15mm。进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面 50—80mm；高度一致。 ..4 电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应实行保护措施。 . 5 电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10％。电线保护管的弯曲半径应符合下列规定： A．当线路明配时，弯曲半径不宜小于管外的 6 倍； 当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的 4 倍。 B．当线路暗配时，弯曲半径不应小于管外径的 6 倍；当埋设于地下或混凝土内时，其弯曲半径不应小于外径的 10 倍。 当电线保护管遇到下列情况之一时，中间应增设接线盒或拉线盒(过路盒)，且接线盒或拉线盒的位置应便于穿线； A. 管长度每超过 30 米，无弯曲． B.管长度每超过 20 米，有一个弯曲． C.管长度每超过 15 米，有二个弯曲． D.管长度每超过 8 米，有三个弯曲． 垂直敷设的电线保护管遇到下列情况之一时，增设固定导线的拉线盒(过路盒)： A.管内导线截面为 50 平方米及以下，长度每超过 30 米； B.管内导线截面为 70-90 平方米，长度每超过 20 米； C.管内导线截面为 120-240 平方米，长度每超过 18 米。水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为 ％。；全长偏差不应大于管内径 1／2．在 TN —S、TN— C— S ...
