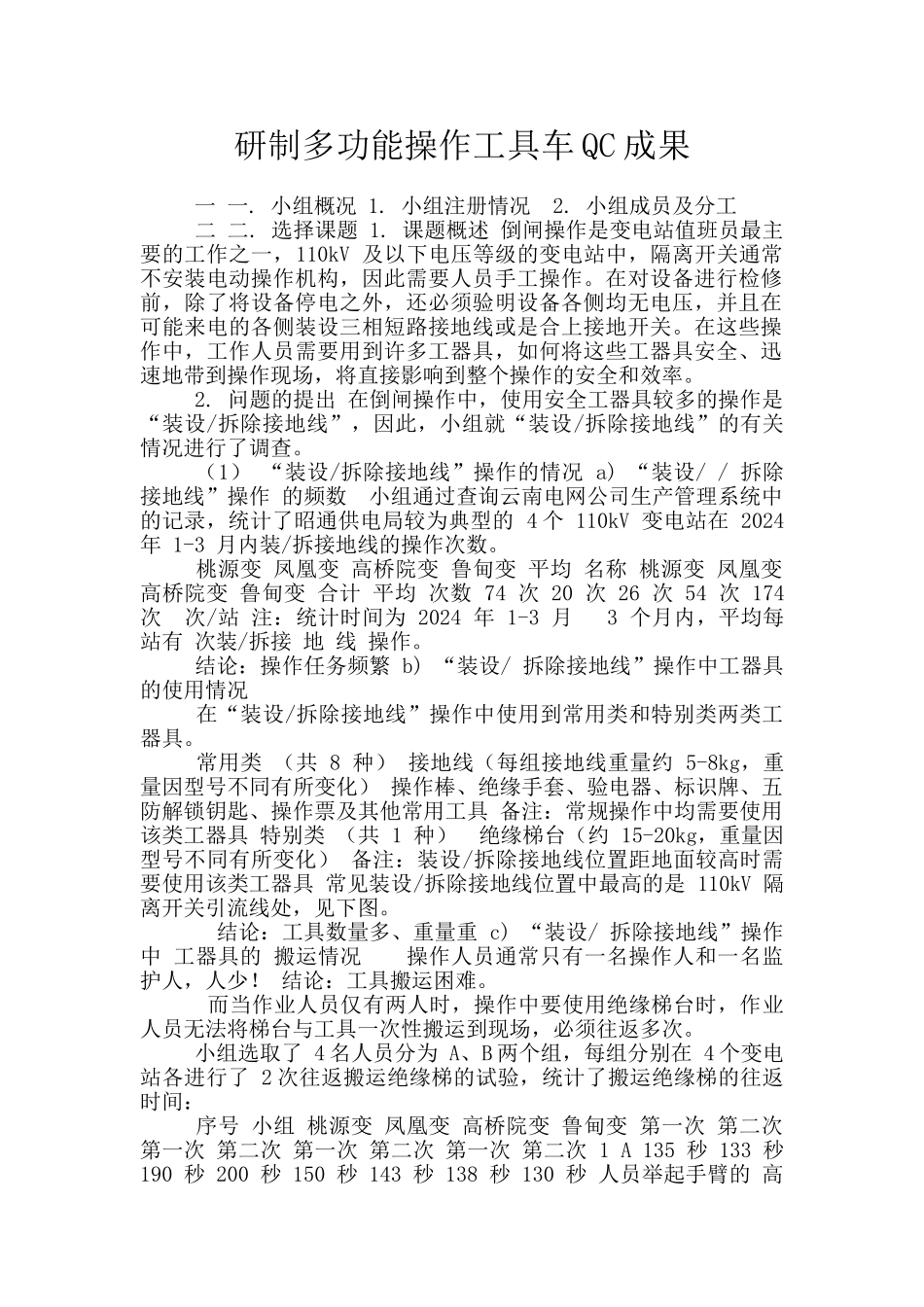

研制多功能操作工具车QC成果

研制多功能操作工具车 QC 成果 一 一. 小组概况 1. 小组注册情况 2. 小组成员及分工 二 二. 选择课题 1. 课题概述 倒闸操作是变电站值班员最主要的工作之一，110kV 及以下电压等级的变电站中，隔离开关通常不安装电动操作机构，因此需要人员手工操作。在对设备进行检修前，除了将设备停电之外，还必须验明设备各侧均无电压，并且在可能来电的各侧装设三相短路接地线或是合上接地开关。在这些操作中，工作人员需要用到许多工器具，如何将这些工器具安全、迅速地带到操作现场，将直接影响到整个操作的安全和效率。 2. 问题的提出 在倒闸操作中，使用安全工器具较多的操作是“装设/拆除接地线”，因此，小组就“装设/拆除接地线”的有关情况进行了调查。 （1） “装设/拆除接地线”操作的情况 a) “装设/ / 拆除接地线”操作 的频数 小组通过查询云南电网公司生产管理系统中的记录，统计了昭通供电局较为典型的 4 个 110kV 变电站在 2024年 1-3 月内装/拆接地线的操作次数。 桃源变 凤凰变 高桥院变 鲁甸变 平均 名称 桃源变 凤凰变 高桥院变 鲁甸变 合计 平均 次数 74 次 20 次 26 次 54 次 174 次 次/站 注：统计时间为 2024 年 1-3 月 3 个月内，平均每站有 次装/拆接 地 线 操作。 结论：操作任务频繁 b) “装设/ 拆除接地线”操作中工器具的使用情况 在“装设/拆除接地线”操作中使用到常用类和特别类两类工器具。 常用类 （共 8 种） 接地线（每组接地线重量约 5-8kg，重量因型号不同有所变化） 操作棒、绝缘手套、验电器、标识牌、五防解锁钥匙、操作票及其他常用工具 备注：常规操作中均需要使用该类工器具 特别类 （共 1 种） 绝缘梯台（约 15-20kg，重量因型号不同有所变化） 备注：装设/拆除接地线位置距地面较高时需要使用该类工器具 常见装设/拆除接地线位置中最高的是 110kV 隔离开关引流线处，见下图。 结论：工具数量多、重量重 c) “装设/ 拆除接地线”操作中 工器具的 搬运情况 操作人员通常只有一名操作人和一名监护人，人少！ 结论：工具搬运困难。 而当作业人员仅有两人时，操作中要使用绝缘梯台时，作业人员无法将梯台与工具一次性搬运到现场，必须往返多次。 小组选取了 4 名人员分为 A、B 两个组，每组分别在 4 个变电站各进行了 2 次往返搬运绝缘梯的试验，统计了搬运绝缘梯的往返时间： 序号 小组 桃源...
