研发BOM表编写规范

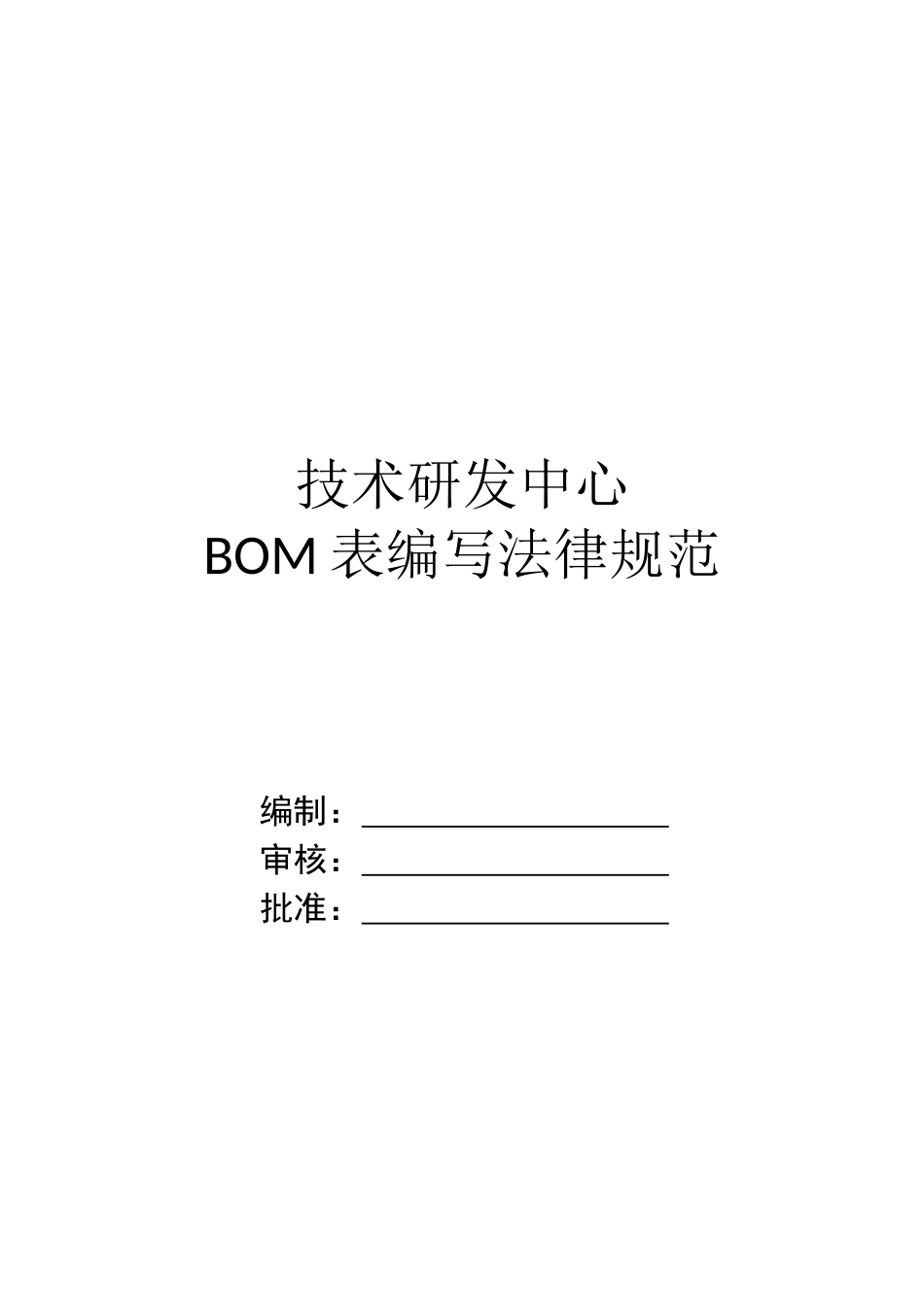

研发BOM表编写规范_第1页
1/6

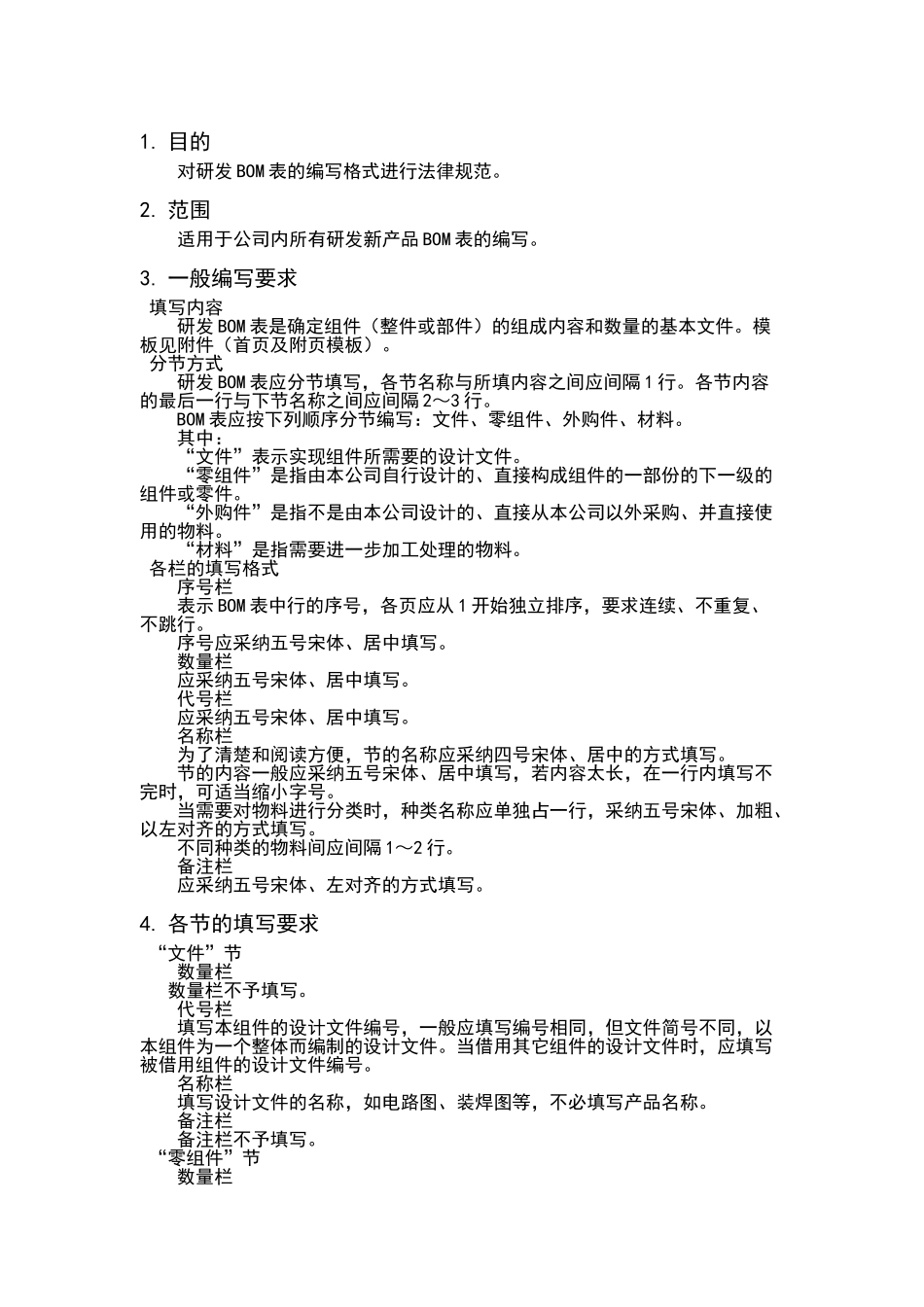

研发BOM表编写规范_第2页
2/6
研发BOM表编写规范_第3页
3/6
技术研发中心BOM 表编写法律规范编制: 审核: 批准: 1. 目的对研发 BOM 表的编写格式进行法律规范。2. 范围适用于公司内所有研发新产品 BOM 表的编写。3. 一般编写要求填写内容研发 BOM 表是确定组件(整件或部件)的组成内容和数量的基本文件。模板见附件(首页及附页模板)。分节方式研发 BOM 表应分节填写,各节名称与所填内容之间应间隔 1 行。各节内容的最后一行与下节名称之间应间隔 2~3 行。BOM 表应按下列顺序分节编写:文件、零组件、外购件、材料。其中:“文件”表示实现组件所需要的设计文件。“零组件”是指由本公司自行设计的、直接构成组件的一部份的下一级的组件或零件。“外购件”是指不是由本公司设计的、直接从本公司以外采购、并直接使用的物料。“材料”是指需要进一步加工处理的物料。各栏的填写格式 序号栏表示 BOM 表中行的序号,各页应从 1 开始独立排序,要求连续、不重复、不跳行。序号应采纳五号宋体、居中填写。 数量栏应采纳五号宋体、居中填写。 代号栏应采纳五号宋体、居中填写。 名称栏为了清楚和阅读方便,节的名称应采纳四号宋体、居中的方式填写。节的内容一般应采纳五号宋体、居中填写,若内容太长,在一行内填写不完时,可适当缩小字号。当需要对物料进行分类时,种类名称应单独占一行,采纳五号宋体、加粗、以左对齐的方式填写。不同种类的物料间应间隔 1~2 行。 备注栏应采纳五号宋体、左对齐的方式填写。4. 各节的填写要求“文件”节 数量栏数量栏不予填写。 代号栏填写本组件的设计文件编号,一般应填写编号相同,但文件简号不同,以本组件为一个整体而编制的设计文件。当借用其它组件的设计文件时,应填写被借用组件的设计文件编号。 名称栏填写设计文件的名称,如电路图、装焊图等,不必填写产品名称。 备注栏备注栏不予填写。“零组件”节 数量栏填写本组件使用零组件的数量。 代号栏填写本组件的产品编号,产品编号应带版本号。 名称栏按产品编号递增顺序填写本组件的名称。 备注栏需使用毛坯时应填写毛坯编号,需指明安装位置的应填写项目代号(位号)。“外购件”节 数量栏填写直接装入的外购件数量。 代号栏填写物料编号。 名称栏按下列各种类的顺序依次填写:紧固件(标准件)、电阻器、电位器、电阻排、电容器、集成电路(光模块、电源)、二极管、三极管、机电元件。同一规格的元件应填写在同一行内。同一种类的外购件按参数从小到大的顺序填...
