电压降的估算

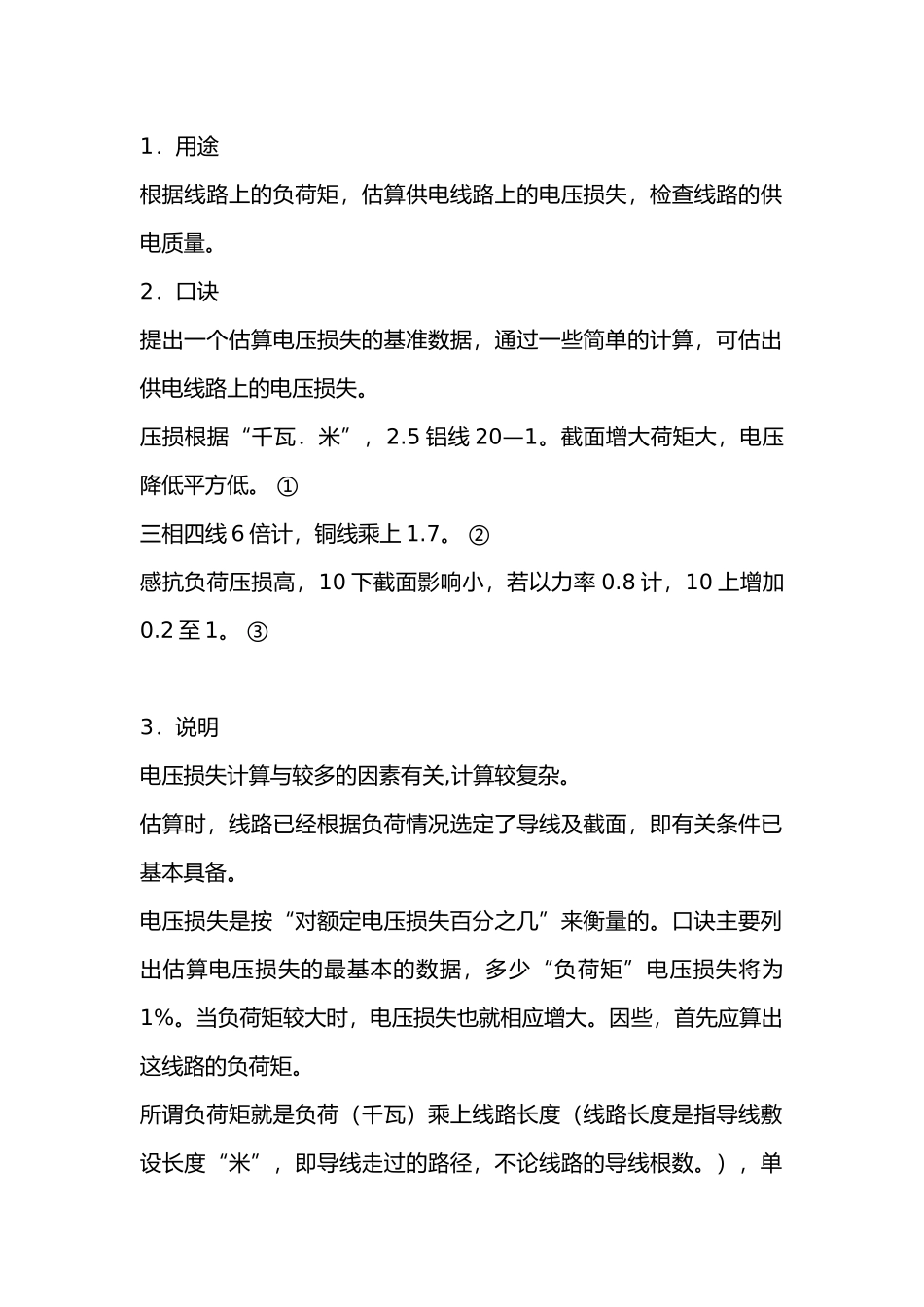

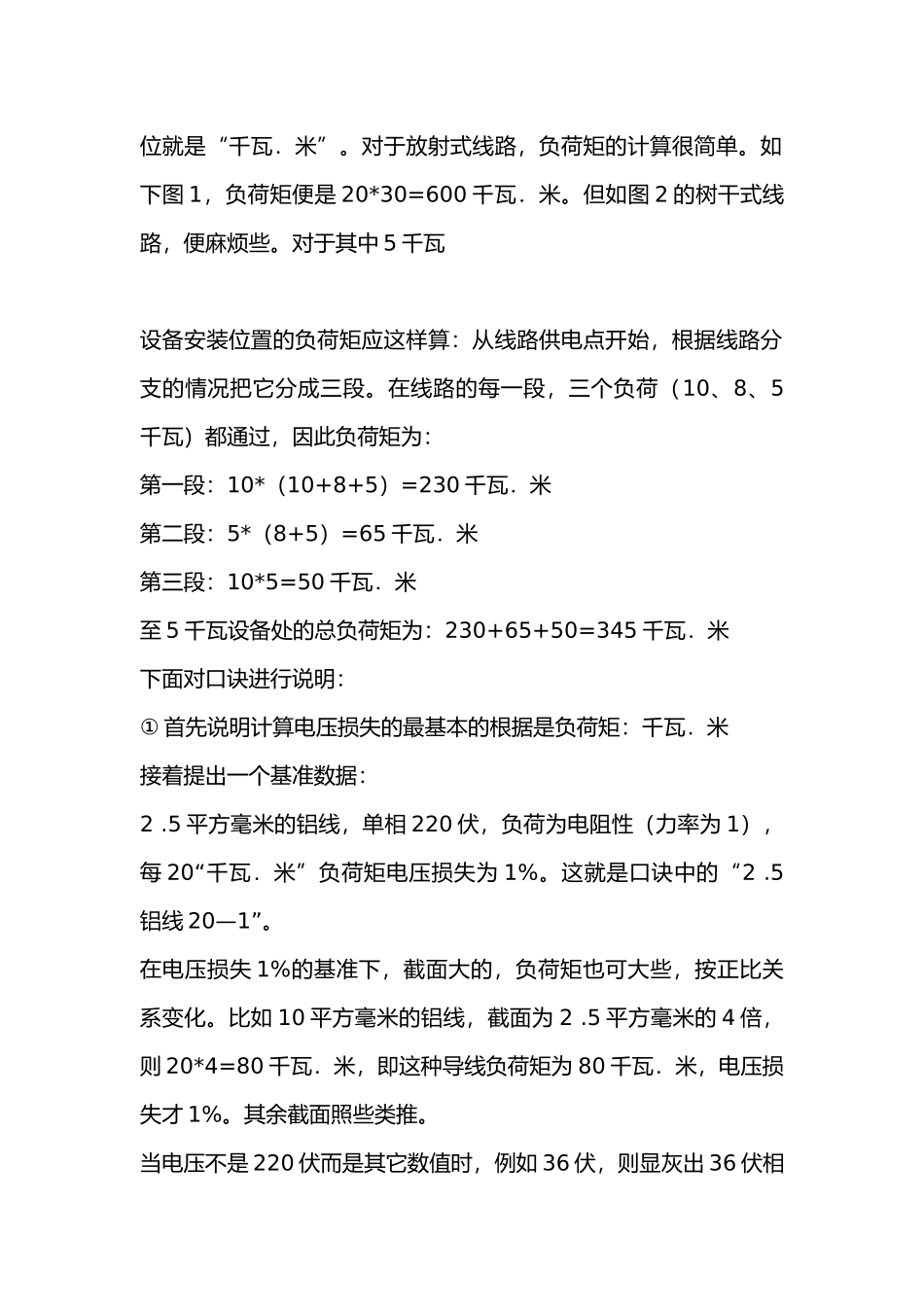

1．用途根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量。2．口诀提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失。压损根据“千瓦．米”，2.5 铝线 20—1。截面增大荷矩大，电压降低平方低。 ①三相四线 6 倍计，铜线乘上 1.7。 ②感抗负荷压损高，10 下截面影响小，若以力率 0.8 计，10 上增加0.2 至 1。 ③3．说明电压损失计算与较多的因素有关,计算较复杂。估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备。电压损失是按“对额定电压损失百分之几”来衡量的。口诀主要列出估算电压损失的最基本的数据，多少“负荷矩”电压损失将为1%。当负荷矩较大时，电压损失也就相应增大。因些，首先应算出这线路的负荷矩。所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径，不论线路的导线根数。），单位就是“千瓦．米”。对于放射式线路，负荷矩的计算很简单。如下图 1，负荷矩便是 20*30=600 千瓦．米。但如图 2 的树干式线路，便麻烦些。对于其中 5 千瓦设备安装位置的负荷矩应这样算：从线路供电点开始，根据线路分支的情况把它分成三段。在线路的每一段，三个负荷（10、8、5千瓦）都通过，因此负荷矩为：第一段：10*（10+8+5）=230 千瓦．米第二段：5*（8+5）=65 千瓦．米第三段：10*5=50 千瓦．米至 5 千瓦设备处的总负荷矩为：230+65+50=345 千瓦．米下面对口诀进行说明：① 首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米接着提出一个基准数据：2 .5 平方毫米的铝线，单相 220 伏，负荷为电阻性（力率为 1），每 20“千瓦．米”负荷矩电压损失为 1%。这就是口诀中的“2 .5铝线 20—1”。在电压损失 1%的基准下，截面大的，负荷矩也可大些，按正比关系变化。比如 10 平方毫米的铝线，截面为 2 .5 平方毫米的 4 倍，则 20*4=80 千瓦．米，即这种导线负荷矩为 80 千瓦．米，电压损失才 1%。其余截面照些类推。当电压不是 220 伏而是其它数值时，例如 36 伏，则显灰出 36 伏相当于 220 伏的 1/6。此时，这种线路电压损失为 1%的负荷矩不是20 千 瓦 ． 米 ， 而 应 按 1/6 的 平 方 即 1/36 来 降 低 ， 这 就 是20*（1/36）=0 .55 千瓦．米。即是说，36 伏时，每 0 .55 千瓦．米（即每 550 瓦．米），电压损失降低 1%。“...
