低压开关柜常见故障及处理方法VIP专享

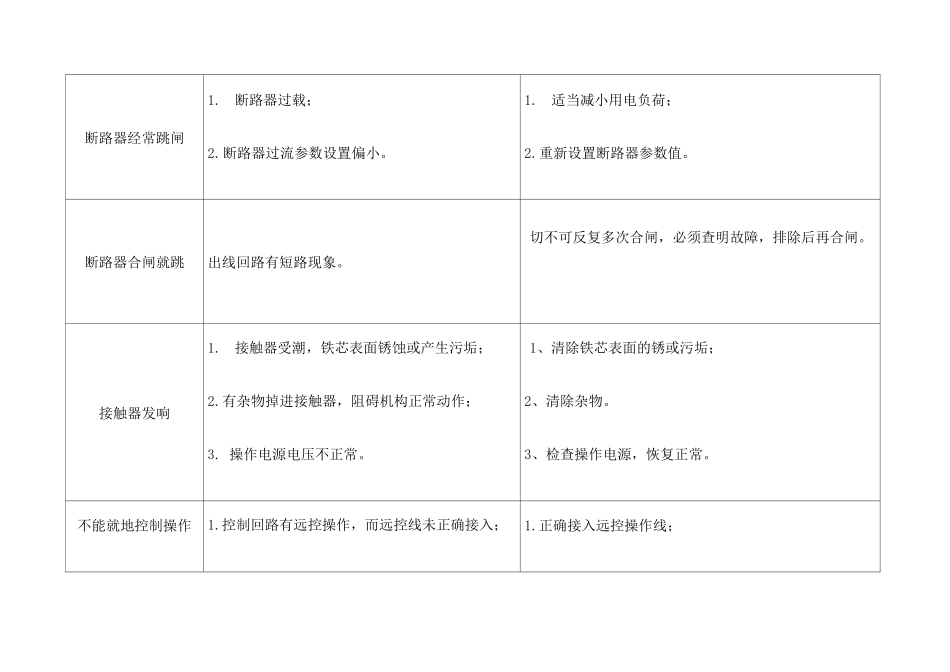

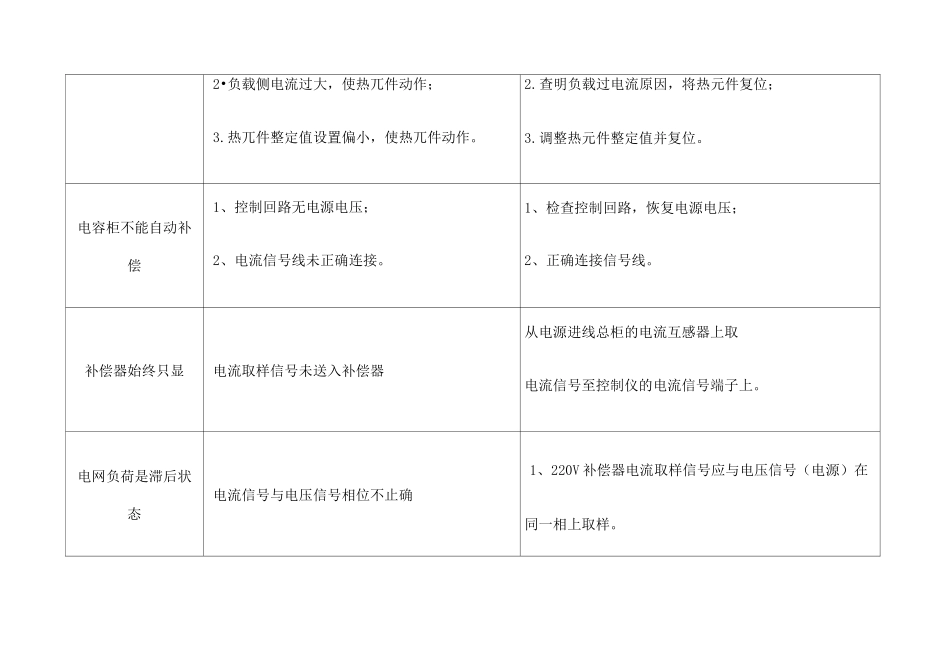

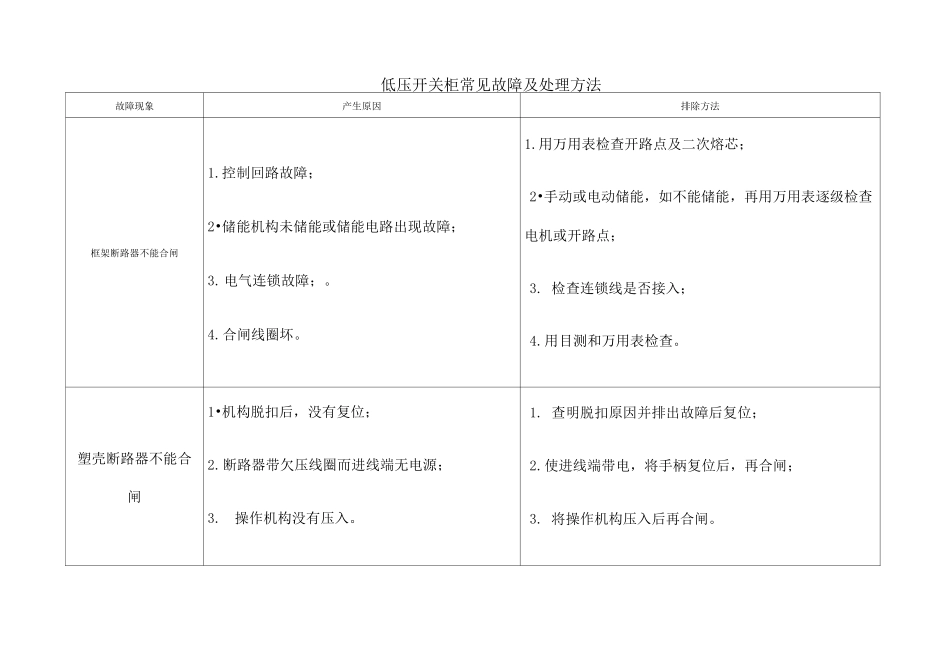

低压开关柜常见故障及处理方法故障现象产生原因排除方法框架断路器不能合闸1.控制回路故障；2•储能机构未储能或储能电路出现故障；3.电气连锁故障；。4.合闸线圈坏。1.用万用表检查开路点及二次熔芯；2•手动或电动储能，如不能储能，再用万用表逐级检查电机或开路点；3. 检查连锁线是否接入；4.用目测和万用表检查。塑壳断路器不能合闸1•机构脱扣后，没有复位；2.断路器带欠压线圈而进线端无电源；3.操作机构没有压入。1. 查明脱扣原因并排出故障后复位；2.使进线端带电，将手柄复位后，再合闸；3. 将操作机构压入后再合闸。断路器经常跳闸1.断路器过载；2.断路器过流参数设置偏小。1.适当减小用电负荷；2.重新设置断路器参数值。断路器合闸就跳出线回路有短路现象。切不可反复多次合闸，必须查明故障，排除后再合闸。接触器发响1.接触器受潮，铁芯表面锈蚀或产生污垢；2.有杂物掉进接触器，阻碍机构正常动作；3. 操作电源电压不正常。1、清除铁芯表面的锈或污垢；2、清除杂物。3、检查操作电源，恢复正常。不能就地控制操作1.控制回路有远控操作，而远控线未正确接入；1.正确接入远控操作线；2•负载侧电流过大，使热兀件动作；3.热兀件整定值设置偏小，使热兀件动作。2.查明负载过电流原因，将热元件复位；3.调整热元件整定值并复位。电容柜不能自动补偿1、控制回路无电源电压；2、电流信号线未正确连接。1、检查控制回路，恢复电源电压；2、正确连接信号线。补偿器始终只显电流取样信号未送入补偿器从电源进线总柜的电流互感器上取电流信号至控制仪的电流信号端子上。电网负荷是滞后状态电流信号与电压信号相位不止确1、220V 补偿器电流取样信号应与电压信号（电源）在同一相上取样。（感性），补偿器却显示超刖（容性），或者显示滞后，但投入电容器后功率因数值不是增大，反而减小。例：电压为 UAN=220V,电流就取 A 相；380V 补偿器电流取样信号应在电压信号不同相上取得。例：电压为 UAC=380V 电流就取 B 相。2、如电流取样相序正确，那可将控制器上电流或电压其中一个的两个接线端互相调换位置即可。电网负荷是滞后，补偿器也显示滞后，投切电容器产生的电流没有经过电流取样互感庚1 器。使电容器的供电主电路取至进线主柜电流互感器的下端，保证电容器的电流经过电流取样互一、故障的预防措施开关柜在调试、运行过程中由于各种各样的原因会发生故障，为减少故障频率应进行下列项目的检修1.检修程序锁和联锁，动作保持灵活...
