人行道栏杆、防撞钢护栏首件施工方案

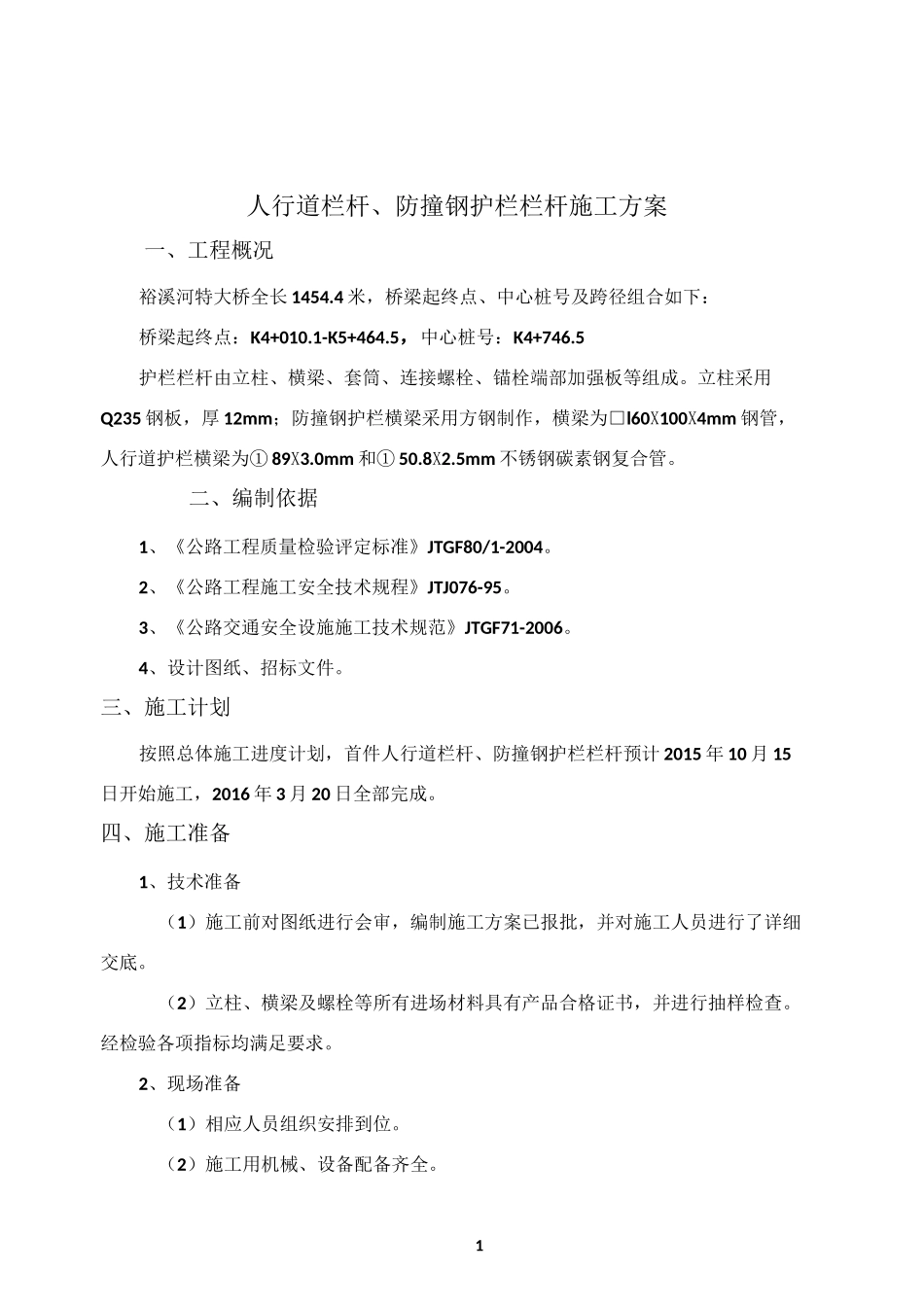

人行道栏杆、防撞钢护栏首件施工方案_第1页
1/7

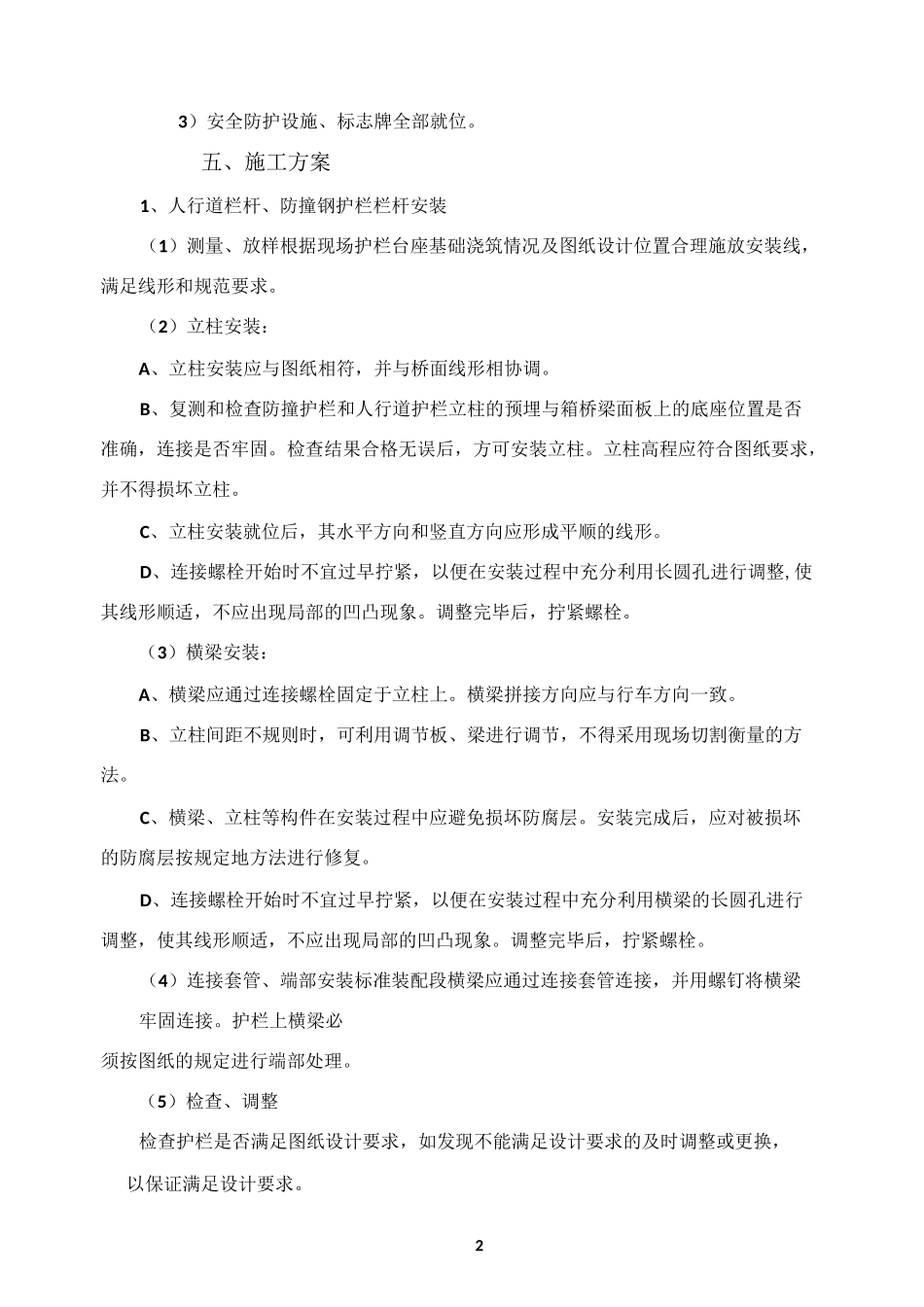

人行道栏杆、防撞钢护栏首件施工方案_第2页
2/7

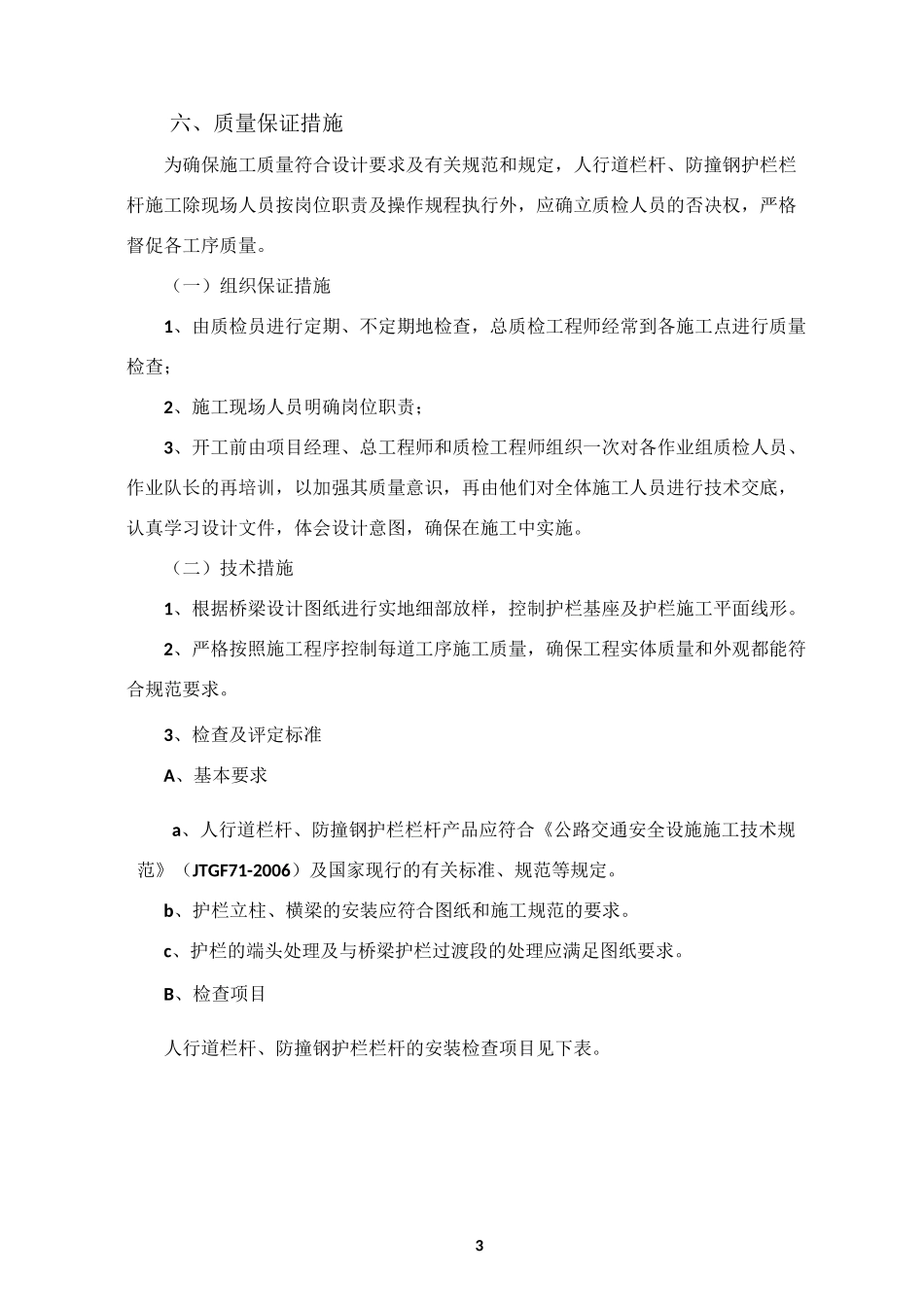

人行道栏杆、防撞钢护栏首件施工方案_第3页
3/7
1人行道栏杆、防撞钢护栏栏杆施工方案一、工程概况裕溪河特大桥全长 1454.4 米,桥梁起终点、中心桩号及跨径组合如下:桥梁起终点:K4+010.1-K5+464.5,中心桩号:K4+746.5护栏栏杆由立柱、横梁、套筒、连接螺栓、锚栓端部加强板等组成。立柱采用Q235 钢板,厚 12mm;防撞钢护栏横梁采用方钢制作,横梁为□l60X100X4mm 钢管,人行道护栏横梁为① 89X3.0mm 和① 50.8X2.5mm 不锈钢碳素钢复合管。二、编制依据1、《公路工程质量检验评定标准》JTGF80/1-2004。2、《公路工程施工安全技术规程》JTJ076-95。3、《公路交通安全设施施工技术规范》JTGF71-2006。4、设计图纸、招标文件。三、施工计划按照总体施工进度计划,首件人行道栏杆、防撞钢护栏栏杆预计 2015 年 10 月 15日开始施工,2016 年 3 月 20 日全部完成。四、施工准备1、技术准备(1)施工前对图纸进行会审,编制施工方案已报批,并对施工人员进行了详细交底。(2)立柱、横梁及螺栓等所有进场材料具有产品合格证书,并进行抽样检查。经检验各项指标均满足要求。2、现场准备(1)相应人员组织安排到位。(2)施工用机械、设备配备齐全。23)安全防护设施、标志牌全部就位。五、施工方案1、人行道栏杆、防撞钢护栏栏杆安装(1)测量、放样根据现场护栏台座基础浇筑情况及图纸设计位置合理施放安装线,满足线形和规范要求。(2)立柱安装:A、立柱安装应与图纸相符,并与桥面线形相协调。B、复测和检查防撞护栏和人行道护栏立柱的预埋与箱桥梁面板上的底座位置是否准确,连接是否牢固。检查结果合格无误后,方可安装立柱。立柱高程应符合图纸要求,并不得损坏立柱。C、立柱安装就位后,其水平方向和竖直方向应形成平顺的线形。D、连接螺栓开始时不宜过早拧紧,以便在安装过程中充分利用长圆孔进行调整,使其线形顺适,不应出现局部的凹凸现象。调整完毕后,拧紧螺栓。(3)横梁安装:A、横梁应通过连接螺栓固定于立柱上。横梁拼接方向应与行车方向一致。B、立柱间距不规则时,可利用调节板、梁进行调节,不得采用现场切割衡量的方法。C、横梁、立柱等构件在安装过程中应避免损坏防腐层。安装完成后,应对被损坏的防腐层按规定地方法进行修复。D、连接螺栓开始时不宜过早拧紧,以便在安装过程中充分利用横梁的长圆孔进行调整,使其线形顺适,不应出现局部的凹凸现象。调整完毕后,拧紧螺栓。(4)连接套管、端部安装标准装配段横梁应通过连接套管连接,并用螺钉将横梁牢固连...
