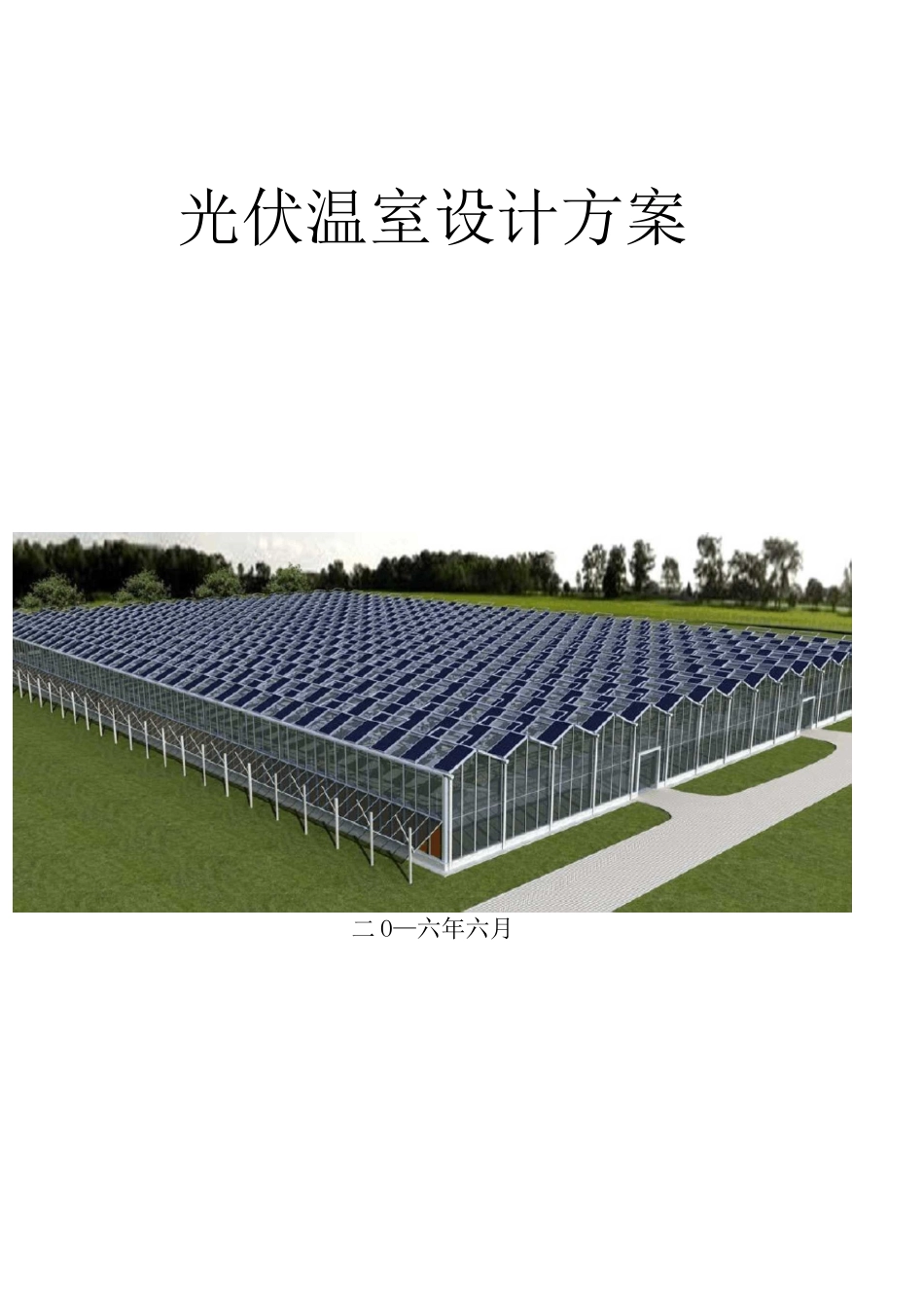

光伏温室方案

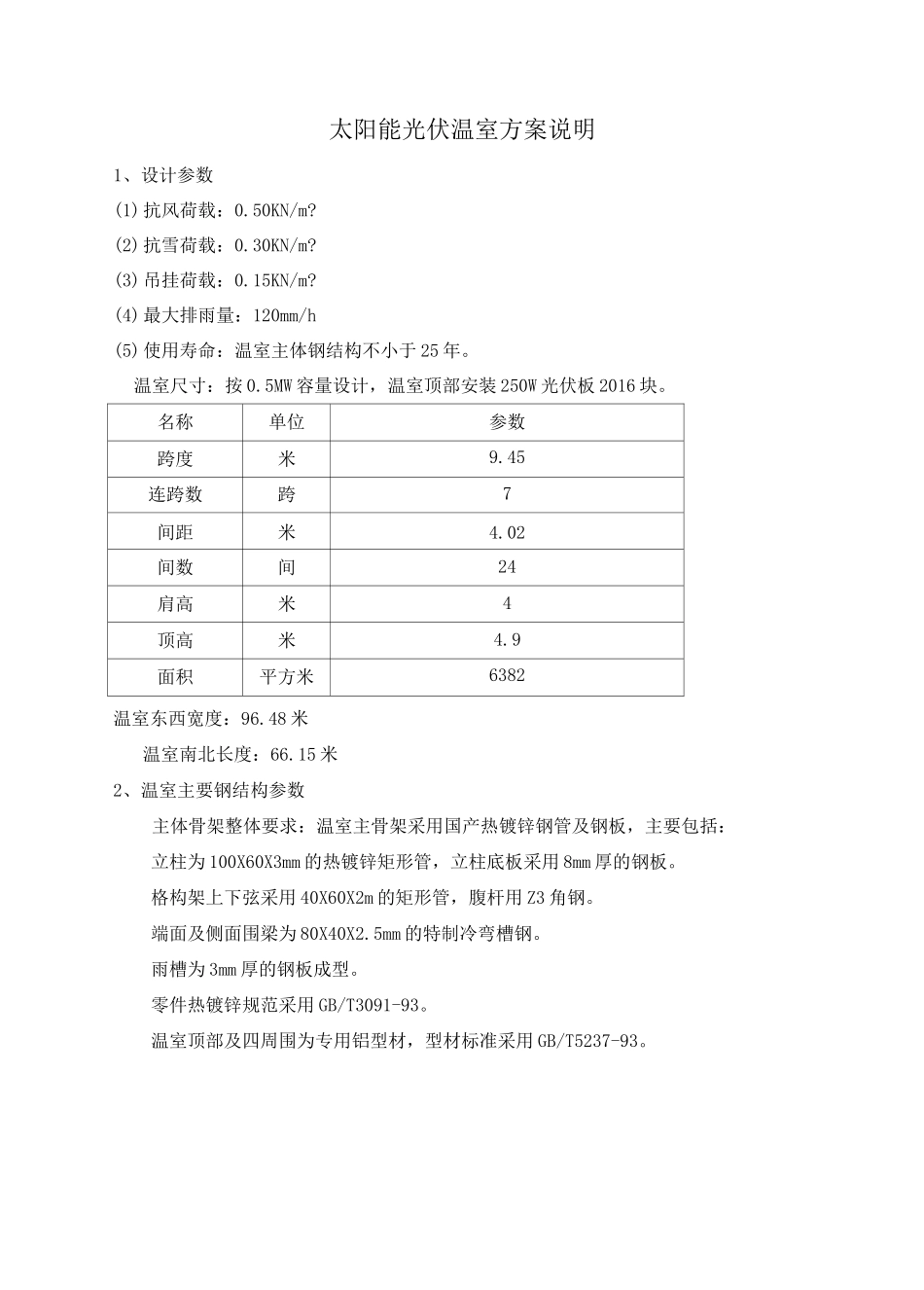

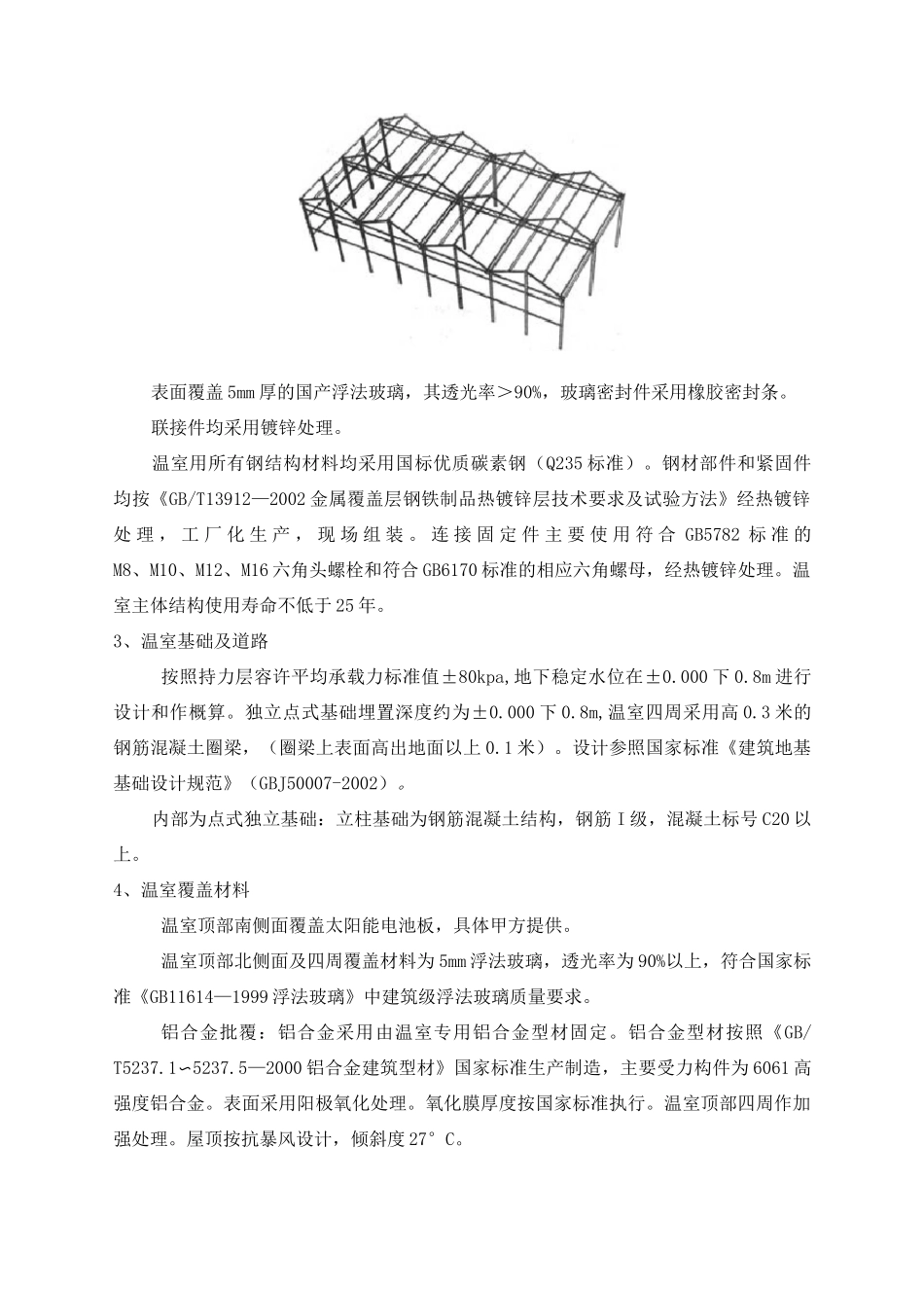

■■II光伏温室设计方案二 O—六年六月太阳能光伏温室方案说明1、设计参数(1)抗风荷载：0.50KN/m?(2)抗雪荷载：0.30KN/m?(3)吊挂荷载：0.15KN/m?(4)最大排雨量：120mm/h(5)使用寿命：温室主体钢结构不小于 25 年。温室尺寸：按 0.5MW 容量设计，温室顶部安装 250W 光伏板 2016 块。名称单位参数跨度米9.45连跨数跨7间距米4.02间数间24肩高米4顶高米4.9面积平方米6382温室东西宽度：96.48 米温室南北长度：66.15 米2、温室主要钢结构参数主体骨架整体要求：温室主骨架采用国产热镀锌钢管及钢板，主要包括：立柱为 100X60X3mm 的热镀锌矩形管，立柱底板采用 8mm 厚的钢板。格构架上下弦采用 40X60X2m 的矩形管，腹杆用 Z3 角钢。端面及侧面围梁为 80X40X2.5mm 的特制冷弯槽钢。雨槽为 3mm 厚的钢板成型。零件热镀锌规范采用 GB/T3091-93。温室顶部及四周围为专用铝型材，型材标准采用 GB/T5237-93。表面覆盖 5mm 厚的国产浮法玻璃，其透光率＞90%，玻璃密封件采用橡胶密封条。联接件均采用镀锌处理。温室用所有钢结构材料均采用国标优质碳素钢（Q235 标准）。钢材部件和紧固件均按《GB/T13912—2002 金属覆盖层钢铁制品热镀锌层技术要求及试验方法》经热镀锌处 理 ， 工 厂 化 生 产 ， 现 场 组 装 。 连 接 固 定 件 主 要 使 用 符 合 GB5782 标 准 的M8、M10、M12、M16 六角头螺栓和符合 GB6170 标准的相应六角螺母，经热镀锌处理。温室主体结构使用寿命不低于 25 年。3、温室基础及道路按照持力层容许平均承载力标准值±80kpa,地下稳定水位在±0.000 下 0.8m 进行设计和作概算。独立点式基础埋置深度约为±0.000 下 0.8m,温室四周采用高 0.3 米的钢筋混凝土圈梁，（圈梁上表面高出地面以上 0.1 米）。设计参照国家标准《建筑地基基础设计规范》（GBJ50007-2002）。内部为点式独立基础：立柱基础为钢筋混凝土结构，钢筋 I 级，混凝土标号 C20 以上。4、温室覆盖材料温室顶部南侧面覆盖太阳能电池板，具体甲方提供。温室顶部北侧面及四周覆盖材料为 5mm 浮法玻璃，透光率为 90%以上，符合国家标准《GB11614—1999 浮法玻璃》中建筑级浮法玻璃质量要求。铝合金批覆：铝合金采用由温室专用铝合金型材固定。铝合金型材按照《GB/T5237.1〜5237.5—2000 铝合金建筑型材》国家标准生产制造，主要受力构件为 6061 高强度铝合金。表面采用阳极氧化处理。氧化膜厚度按...
