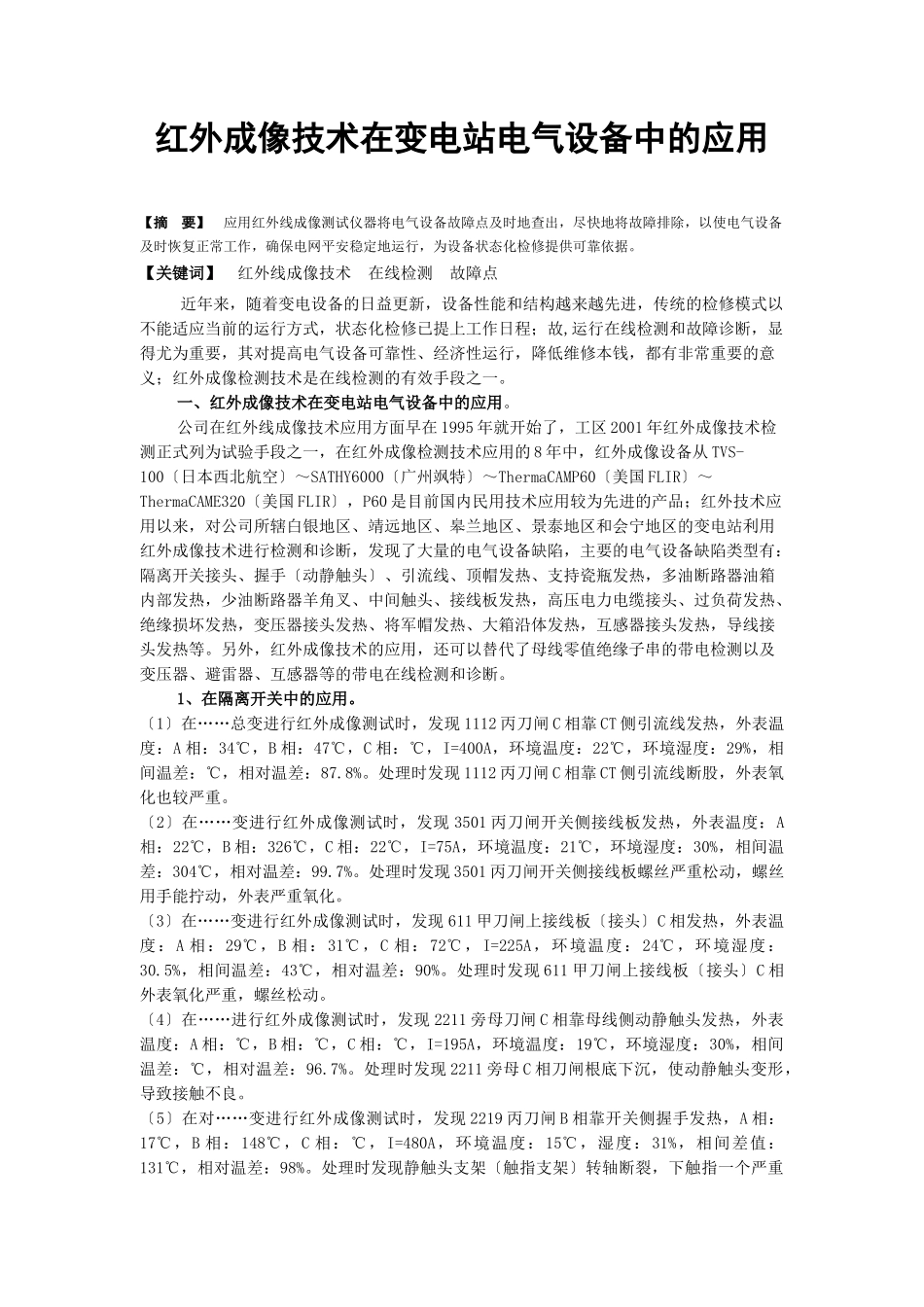

红外成像技术在变电站电气设备中的应用

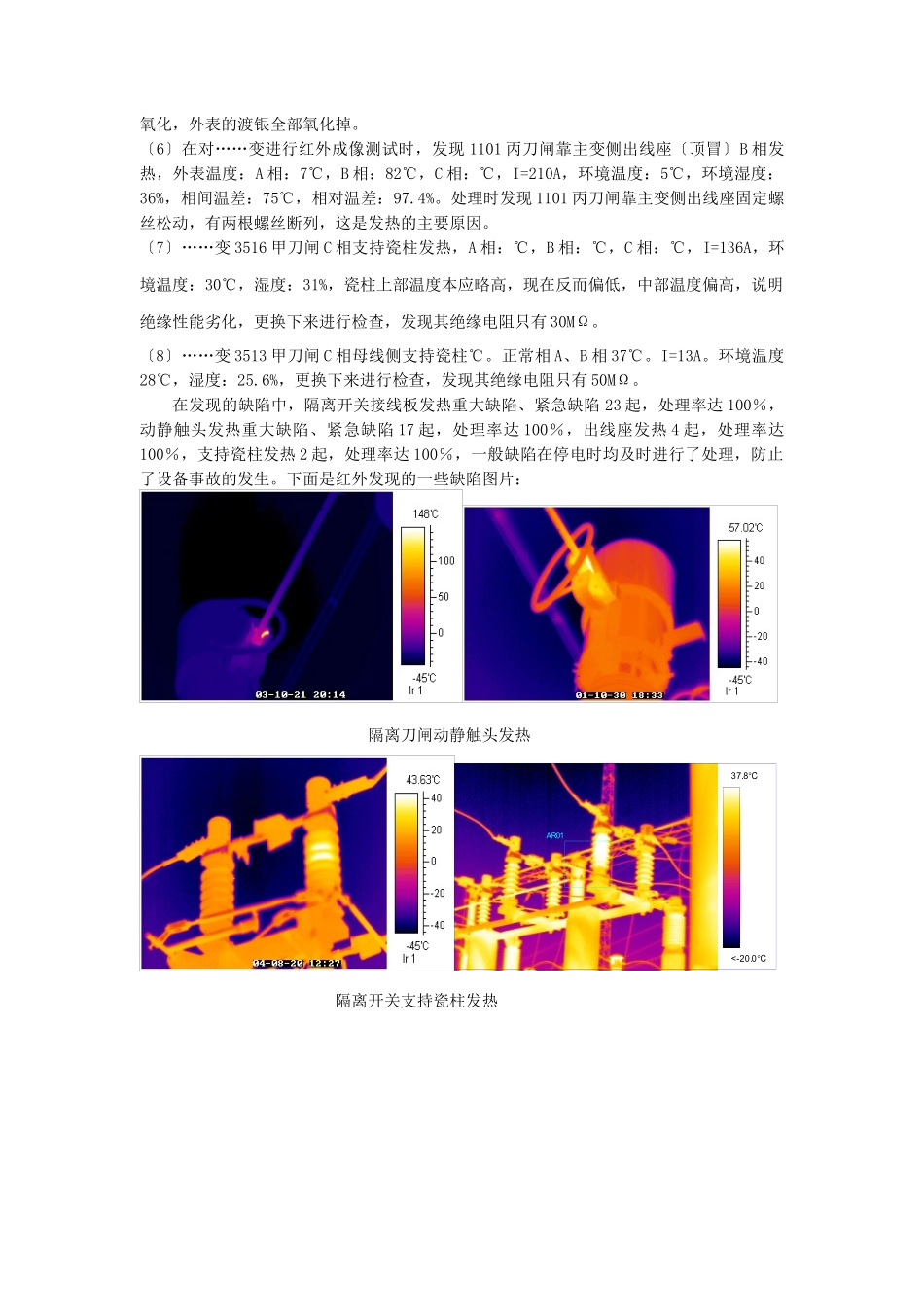

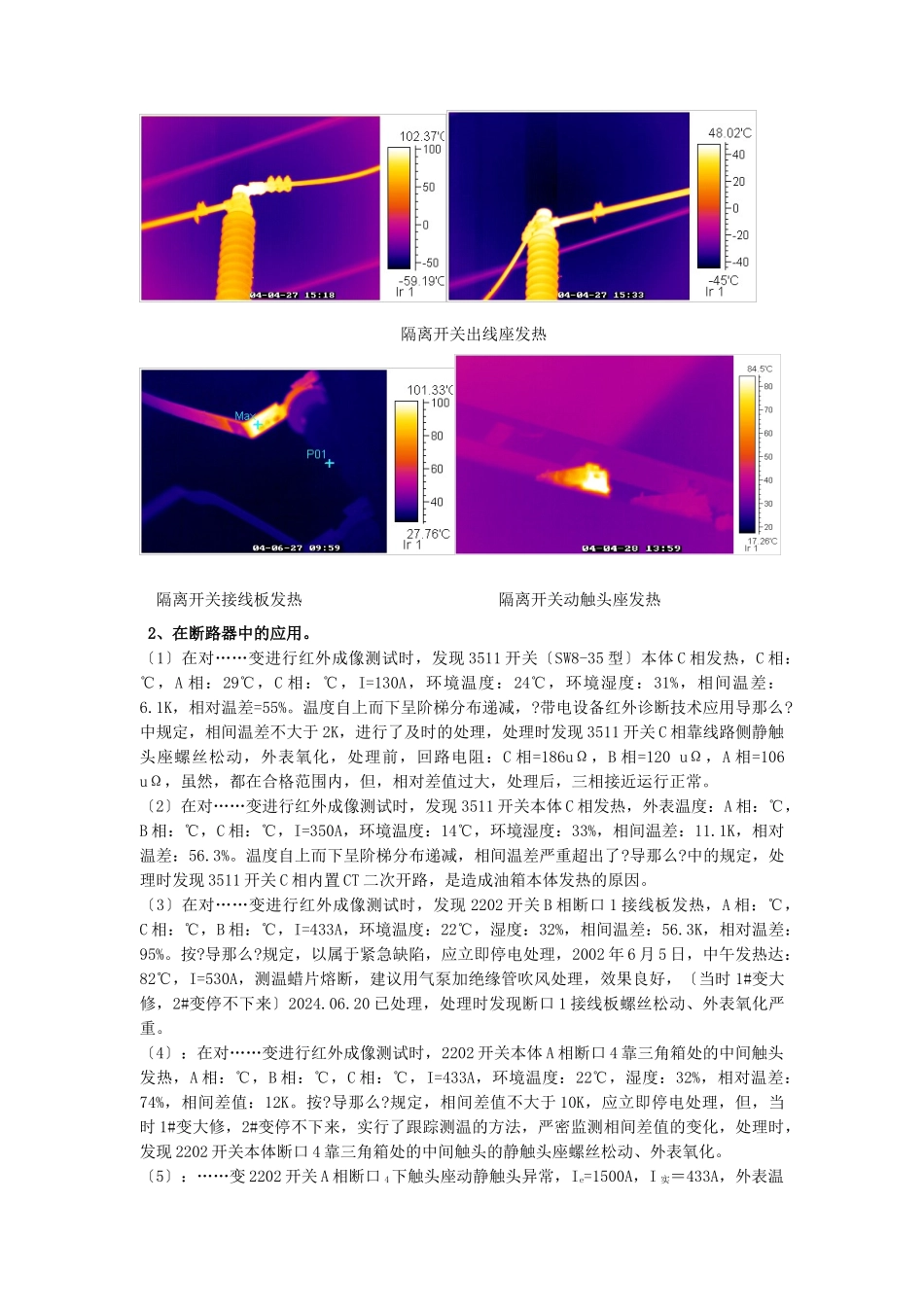

红外成像技术在变电站电气设备中的应用【摘 要】 应用红外线成像测试仪器将电气设备故障点及时地查出，尽快地将故障排除，以使电气设备及时恢复正常工作，确保电网平安稳定地运行，为设备状态化检修提供可靠依据。【关键词】 红外线成像技术 在线检测 故障点近年来，随着变电设备的日益更新，设备性能和结构越来越先进，传统的检修模式以不能适应当前的运行方式，状态化检修已提上工作日程；故,运行在线检测和故障诊断，显得尤为重要，其对提高电气设备可靠性、经济性运行，降低维修本钱，都有非常重要的意义；红外成像检测技术是在线检测的有效手段之一。一、红外成像技术在变电站电气设备中的应用。公司在红外线成像技术应用方面早在 1995 年就开始了，工区 2001 年红外成像技术检测正式列为试验手段之一，在红外成像检测技术应用的 8 年中，红外成像设备从 TVS-100〔日本西北航空〕～SATHY6000〔广州飒特〕～ThermaCAMP60〔美国 FLIR〕～ThermaCAME320〔美国 FLIR〕，P60 是目前国内民用技术应用较为先进的产品；红外技术应用以来，对公司所辖白银地区、靖远地区、皋兰地区、景泰地区和会宁地区的变电站利用红外成像技术进行检测和诊断，发现了大量的电气设备缺陷，主要的电气设备缺陷类型有：隔离开关接头、握手〔动静触头〕、引流线、顶帽发热、支持瓷瓶发热，多油断路器油箱内部发热，少油断路器羊角叉、中间触头、接线板发热，高压电力电缆接头、过负荷发热、绝缘损坏发热，变压器接头发热、将军帽发热、大箱沿体发热，互感器接头发热，导线接头发热等。另外，红外成像技术的应用，还可以替代了母线零值绝缘子串的带电检测以及变压器、避雷器、互感器等的带电在线检测和诊断。1、在隔离开关中的应用。〔1〕在……总变进行红外成像测试时，发现 1112 丙刀闸 C 相靠 CT 侧引流线发热，外表温度：A 相：34℃，B 相：47℃，C 相：℃，I=400A，环境温度：22℃，环境湿度：29%，相间温差：℃，相对温差：87.8%。处理时发现 1112 丙刀闸 C 相靠 CT 侧引流线断股，外表氧化也较严重。〔2〕在……变进行红外成像测试时，发现 3501 丙刀闸开关侧接线板发热，外表温度：A相：22℃，B 相：326℃，C 相：22℃，I=75A，环境温度：21℃，环境湿度：30%，相间温差：304℃，相对温差：99.7%。处理时发现 3501 丙刀闸开关侧接线板螺丝严重松动，螺丝用手能拧动，外表严重氧化。〔3〕在……变进行红外成像测试时，发现 61...
