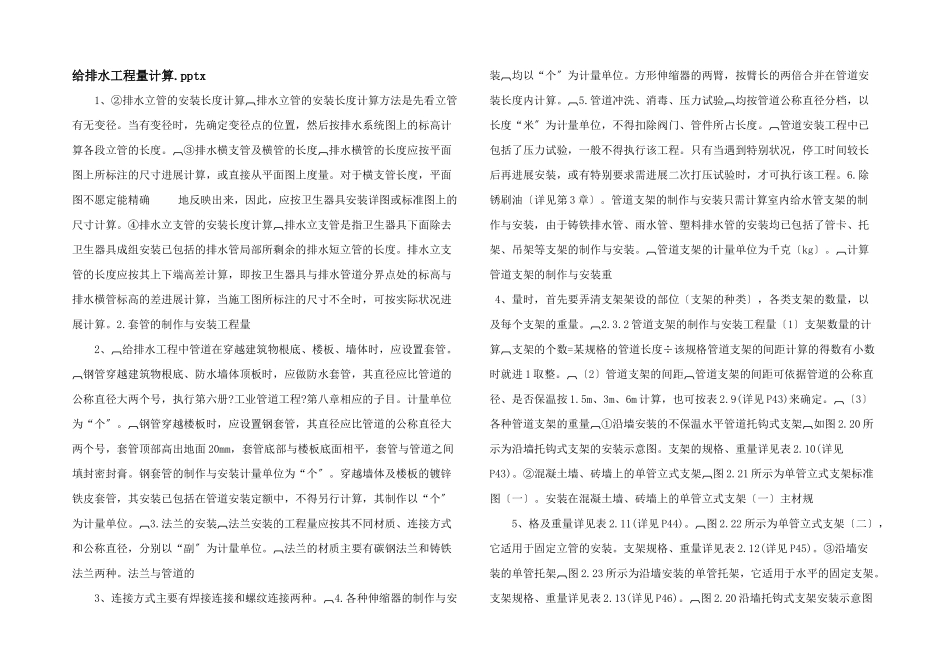

给排水工程量计算.pptx 1、②排水立管的安装长度计算排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先确定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。③排水横支管及横管的长度排水横管的长度应按平面图上所标注的尺寸进展计算，或直接从平面图上度量。对于横支管长度，平面图不愿定能精确 地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。④排水立支管的安装长度计算排水立支管是指卫生器具下面除去卫生器具成组安装已包括的排水管局部所剩余的排水短立管的长度。排水立支管的长度应按其上下端高差计算，即按卫生器具与排水管道分界点处的标高与排水横管标高的差进展计算，当施工图所标注的尺寸不全时，可按实际状况进展计算。2.套管的制作与安装工程量 2、给排水工程中管道在穿越建筑物根底、楼板、墙体时，应设置套管。钢管穿越建筑物根底、防水墙体顶板时，应做防水套管，其直径应比管道的公称直径大两个号，执行第六册?工业管道工程?第八章相应的子目。计量单位为“个〞。钢管穿越楼板时，应设置钢套管，其直径应比管道的公称直径大两个号，套管顶部高出地面 20mm，套管底部与楼板底面相平，套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个〞。穿越墙体及楼板的镀锌铁皮套管，其安装已包括在管道安装定额中，不得另行计算，其制作以“个〞为计量单位。3.法兰的安装法兰安装的工程量应按其不同材质、连接方式和公称直径，分别以“副〞为计量单位。法兰的材质主要有碳钢法兰和铸铁法兰两种。法兰与管道的 3、连接方式主要有焊接连接和螺纹连接两种。4.各种伸缩器的制作与安装均以“个〞为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道安装长度内计算。5.管道冲洗、消毒、压力试验均按管道公称直径分档，以长度“米〞为计量单位，不得扣除阀门、管件所占长度。管道安装工程中已包括了压力试验，一般不得执行该工程。只有当遇到特别状况，停工时间较长后再进展安装，或有特别要求需进展二次打压试验时，才可执行该工程。6.除锈刷油〔详见第 3 章〕。管道支架的制作与安装只需计算室内给水管支架的制作与安装，由于铸铁排水管、雨水管、塑料排水管的安装均已包括了管卡、托架、吊架等支架的制作与安装。管道支架的计量单位为千克〔kg〕。计算管道支架的制作与安装重 4、量时，首先要弄清支架架设的部位〔支架的种类〕，各类支架的数...
