给排水设计总说明.docxVIP专享

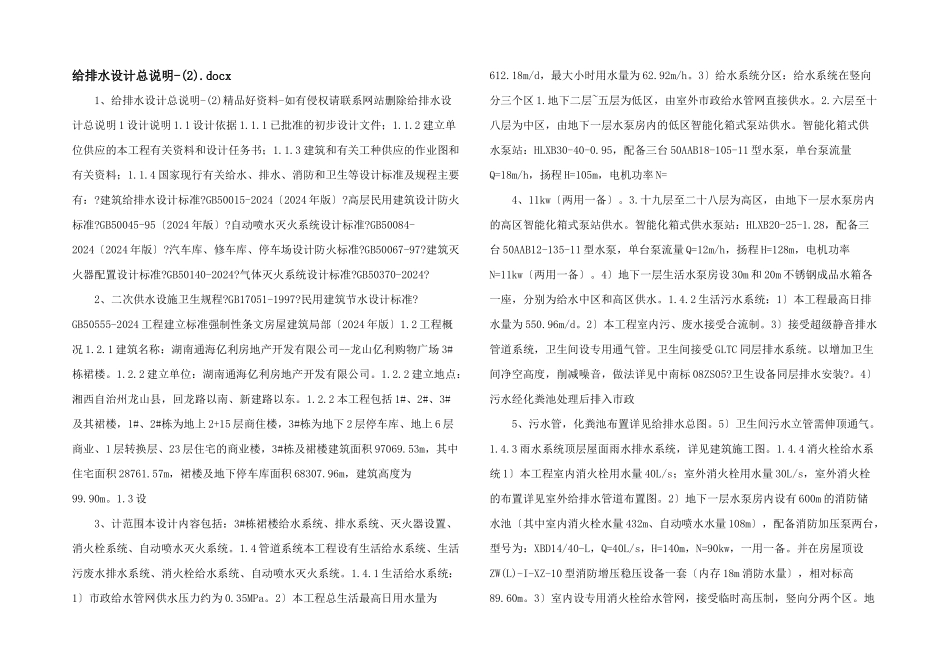

给排水设计总说明-(2).docx 1、给排水设计总说明-(2)精品好资料-如有侵权请联系网站删除给排水设计总说明 1 设计说明 1.1 设计依据 1.1.1 已批准的初步设计文件；1.1.2 建立单位供应的本工程有关资料和设计任务书；1.1.3 建筑和有关工种供应的作业图和有关资料；1.1.4 国家现行有关给水、排水、消防和卫生等设计标准及规程主要有：?建筑给排水设计标准?GB50015-2024〔2024 年版〕?高层民用建筑设计防火标准?GB50045-95〔2024 年版〕?自动喷水灭火系统设计标准?GB50084-2024〔2024 年版〕?汽车库、修车库、停车场设计防火标准?GB50067-97?建筑灭火器配置设计标准?GB50140-2024?气体灭火系统设计标准?GB50370-2024? 2、二次供水设施卫生规程?GB17051-1997?民用建筑节水设计标准?GB50555-2024 工程建立标准强制性条文房屋建筑局部〔2024 年版〕1.2 工程概况 1.2.1 建筑名称：湖南通海亿利房地产开发有限公司--龙山亿利购物广场 3#栋裙楼。1.2.2 建立单位：湖南通海亿利房地产开发有限公司。1.2.2 建立地点：湘西自治州龙山县，回龙路以南、新建路以东。1.2.2 本工程包括 1#、2#、3#及其裙楼，1#、2#栋为地上 2+15 层商住楼，3#栋为地下 2 层停车库、地上 6 层商业、1 层转换层、23 层住宅的商业楼，3#栋及裙楼建筑面积 97069.53m，其中住宅面积 28761.57m，裙楼及地下停车库面积 68307.96m，建筑高度为99.90m。1.3 设 3、计范围本设计内容包括：3#栋裙楼给水系统、排水系统、灭火器设置、消火栓系统、自动喷水灭火系统。1.4 管道系统本工程设有生活给水系统、生活污废水排水系统、消火栓给水系统、自动喷水灭火系统。1.4.1 生活给水系统：1〕市政给水管网供水压力约为 0.35MPa。2〕本工程总生活最高日用水量为612.18m/d，最大小时用水量为 62.92m/h。3〕给水系统分区：给水系统在竖向分三个区 1.地下二层~五层为低区，由室外市政给水管网直接供水。2.六层至十八层为中区，由地下一层水泵房内的低区智能化箱式泵站供水。智能化箱式供水泵站：HLXB30-40-0.95，配备三台 50AAB18-105-11 型水泵，单台泵流量Q=18m/h，扬程 H=105m，电机功率 N= 4、11kw〔两用一备〕。3.十九层至二十八层为高区，由地下一层水泵房内的高区智能化箱式泵站供水。智能化箱式供水泵站：HLXB20-25-1.28，配备三台 50AAB12-135-11 型水泵，单台泵流量 Q=12m/h，扬程 H=128m，电机功率N=11kw〔两用一备〕。4〕地下一层生活水泵...
