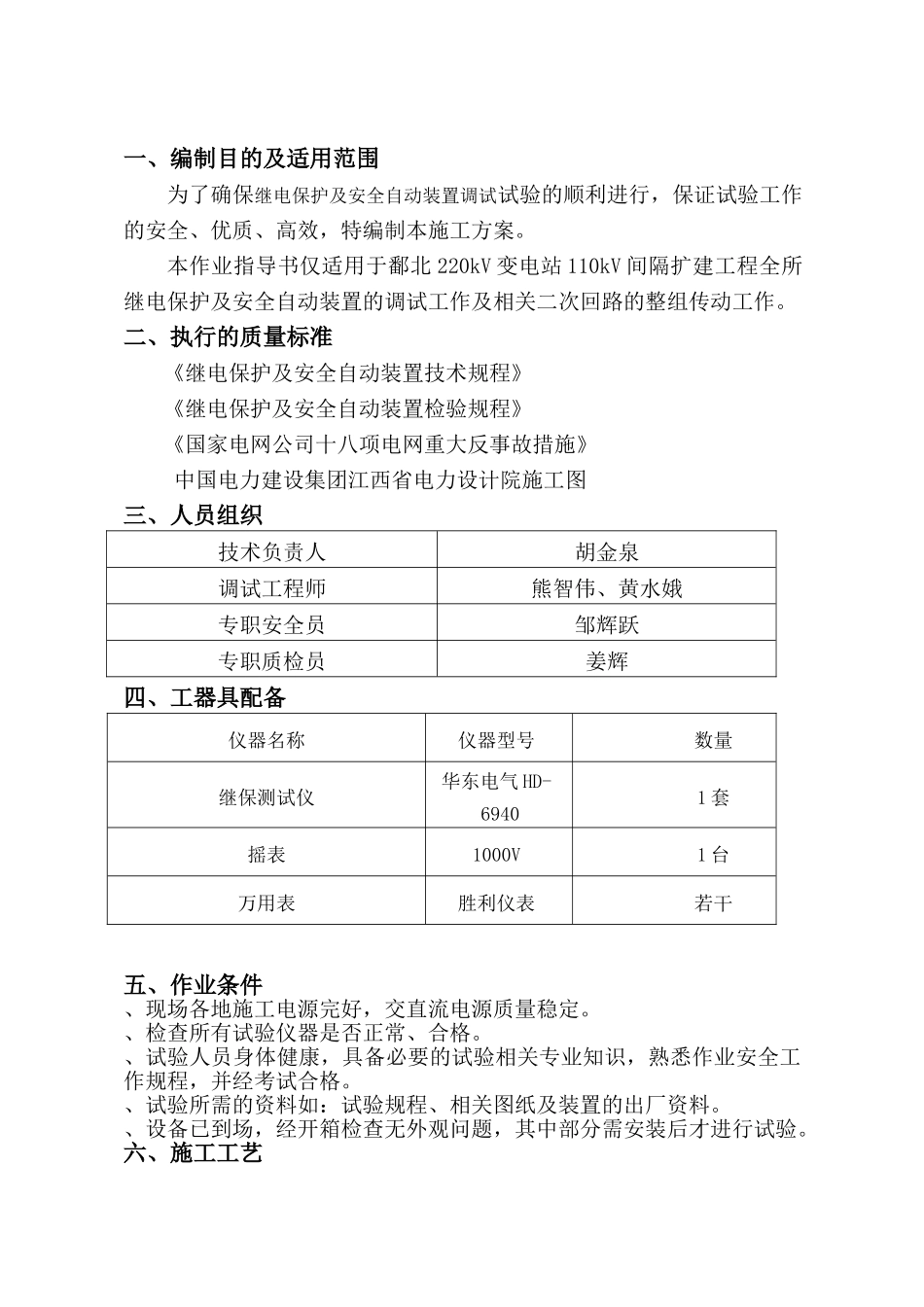

一、编制目的及适用范围为了确保继电保护及安全自动装置调试试验的顺利进行，保证试验工作的安全、优质、高效，特编制本施工方案。本作业指导书仅适用于鄱北 220kV 变电站 110kV 间隔扩建工程全所继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。二、执行的质量标准《继电保护及安全自动装置技术规程》《继电保护及安全自动装置检验规程》《国家电网公司十八项电网重大反事故措施》 中国电力建设集团江西省电力设计院施工图三、人员组织技术负责人胡金泉调试工程师熊智伟、黄水娥专职安全员邹辉跃专职质检员姜辉四、工器具配备仪器名称仪器型号数量继保测试仪华东电气 HD-69401 套摇表1000V1 台万用表胜利仪表若干五、作业条件、现场各地施工电源完好，交直流电源质量稳定。、检查所有试验仪器是否正常、合格。、试验人员身体健康，具备必要的试验相关专业知识，熟悉作业安全工作规程，并经考试合格。、试验所需的资料如：试验规程、相关图纸及装置的出厂资料。、设备已到场，经开箱检查无外观问题，其中部分需安装后才进行试验。六、施工工艺为完成鄱北 220kV 变电站 110KV 扩建间隔的调试工作的顺利进行，我单位组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。本调试工作除了执行国家有关调试规程法律规范及交接验收法律规范的规定外，并根据鄱北 220kV 变电站 110kV 间隔扩建工程的设计要求、设备特点编写方案，应对调试工作的内容、范围、项目、调试步骤、操作方法、技术规定与要求等作出具体规定、说明，经审核、审批，报监理工程师、业主审批后执行。本工程所有调试项目试验数据应符合国家有关法律规范、规程的规定，制造商技术说明书的要求。对试验中发现的有争议的问题、试验项目及时汇报监理单位，与制造商技术人员协商解决，做好书面记录及签证。保护装置调试工艺流程：6．1 微机保护调试6.1.1、外观及接线检查：6.1.1.1、检查各元件是否有松动，有无机械损伤，连线是否完好。6.1.1.2、检查配线有无断线、接不牢或碰线。6.1.1.3、检查各装置电气参数是否与现场一致。6.1.2、绝缘电阻检测：6.1.2.1、分组回路绝缘电阻检测。采纳 1000V 摇表分别测量各组回路间及各组回路对地的绝缘电阻，均应大于 10MΩ。6.1.2.2、整个二次回路的绝缘电阻检测。在保护屏端子排处将所有电流、电压及直流回路连接在一起，并将接地点拆开，用 1000V 摇表测量整个回路对地的绝缘电阻...
