腐蚀工艺简介

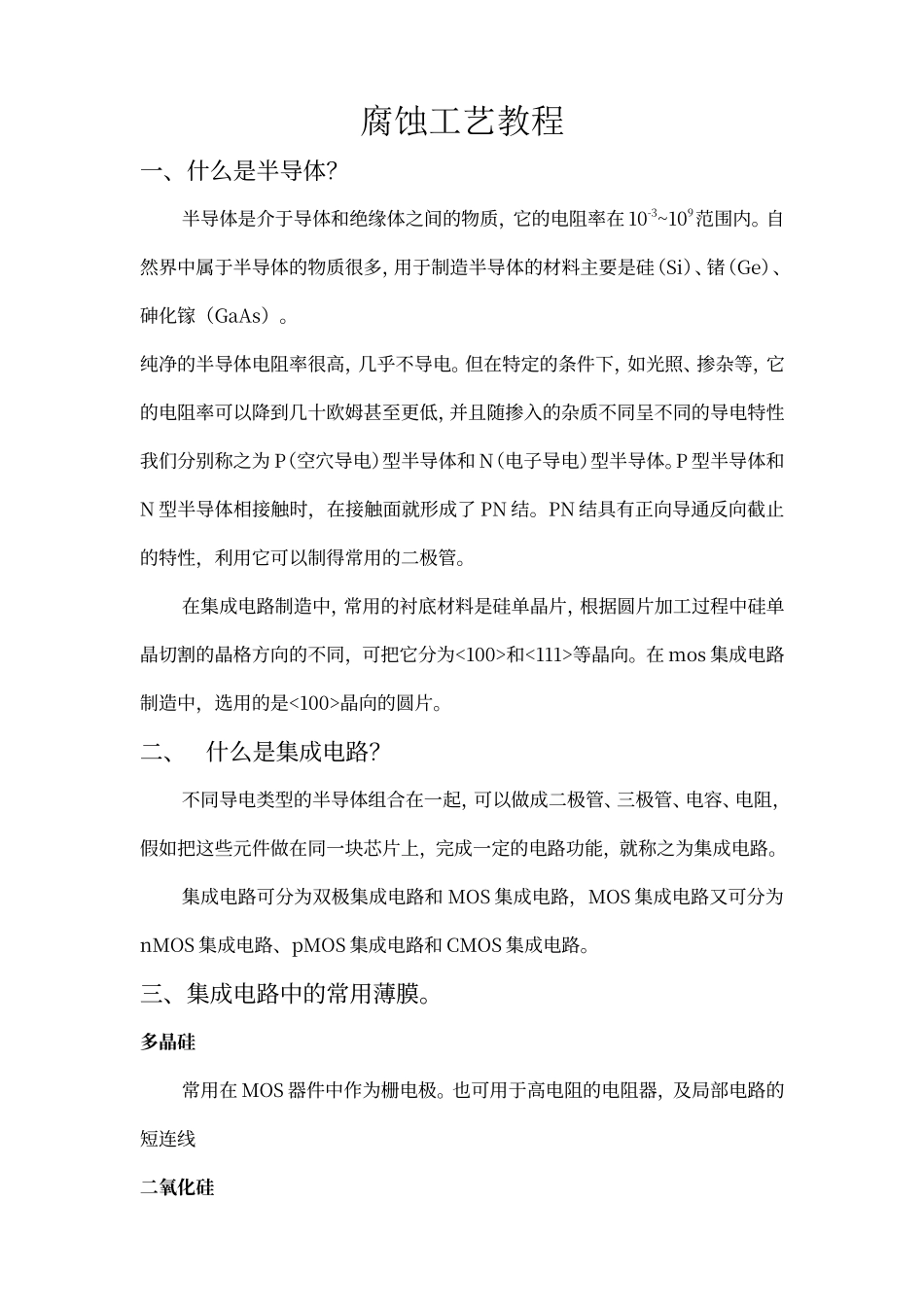

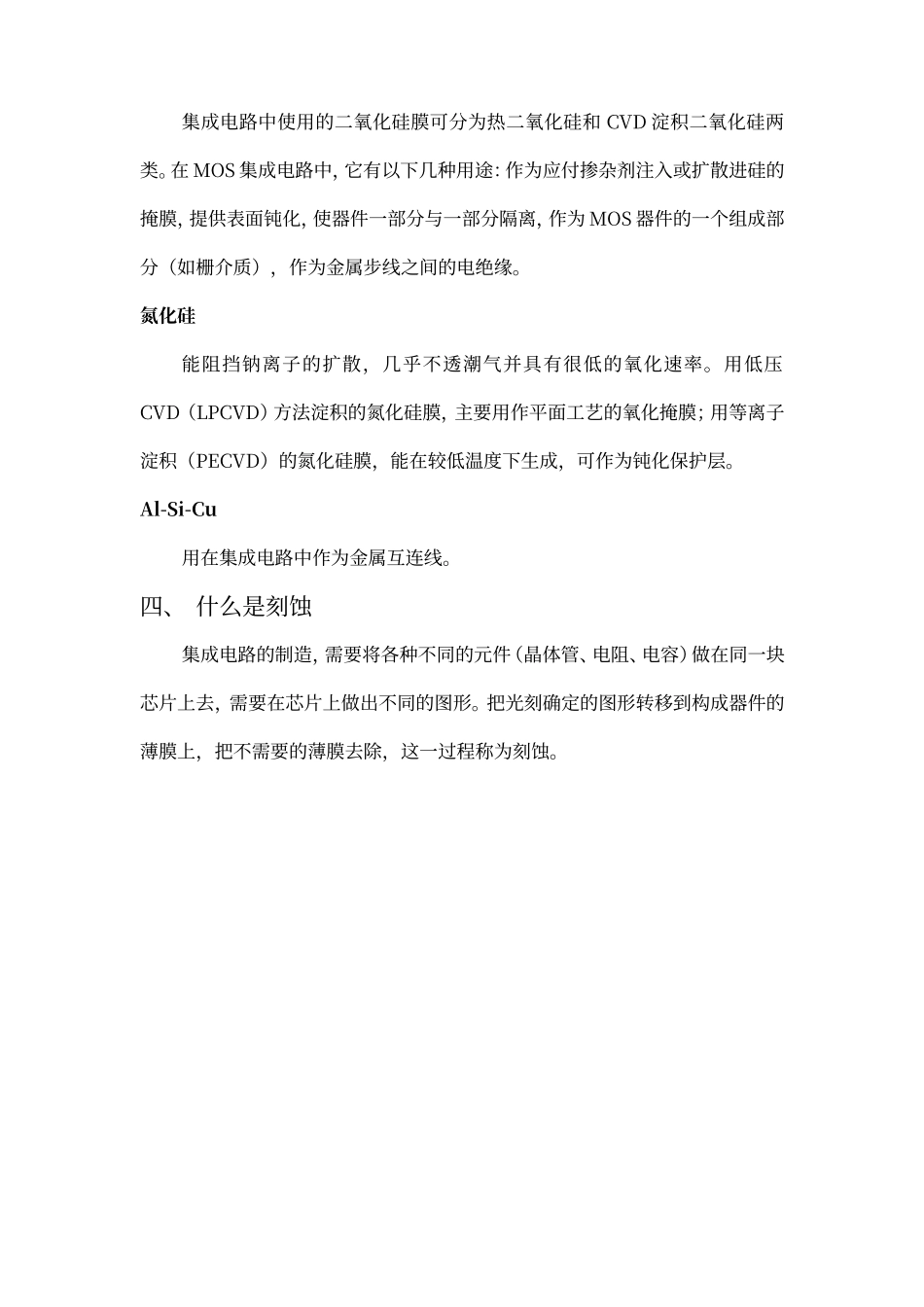

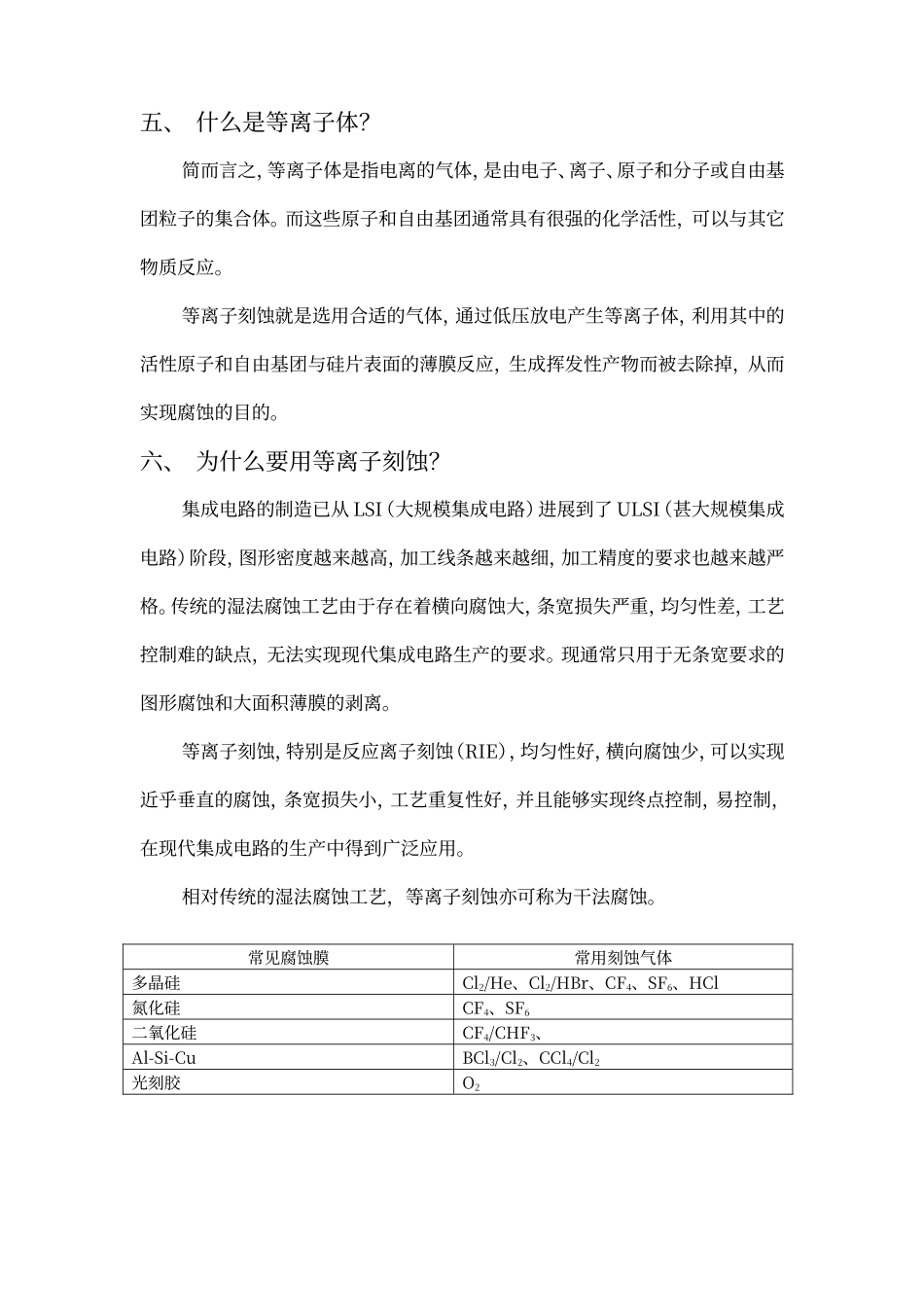

腐蚀工艺教程一、什么是半导体？半导体是介于导体和绝缘体之间的物质，它的电阻率在 10-3~109范围内。自然界中属于半导体的物质很多，用于制造半导体的材料主要是硅（Si）、锗（Ge）、砷化镓（GaAs）。纯净的半导体电阻率很高，几乎不导电。但在特定的条件下，如光照、掺杂等，它的电阻率可以降到几十欧姆甚至更低，并且随掺入的杂质不同呈不同的导电特性我们分别称之为 P（空穴导电）型半导体和 N（电子导电）型半导体。P 型半导体和N 型半导体相接触时，在接触面就形成了 PN 结。PN 结具有正向导通反向截止的特性，利用它可以制得常用的二极管。在集成电路制造中，常用的衬底材料是硅单晶片，根据圆片加工过程中硅单晶切割的晶格方向的不同，可把它分为<100>和<111>等晶向。在 mos 集成电路制造中，选用的是<100>晶向的圆片。二、什么是集成电路？不同导电类型的半导体组合在一起，可以做成二极管、三极管、电容、电阻，假如把这些元件做在同一块芯片上，完成一定的电路功能，就称之为集成电路。集成电路可分为双极集成电路和 MOS 集成电路，MOS 集成电路又可分为nMOS 集成电路、pMOS 集成电路和 CMOS 集成电路。三、集成电路中的常用薄膜。多晶硅常用在 MOS 器件中作为栅电极。也可用于高电阻的电阻器，及局部电路的短连线二氧化硅集成电路中使用的二氧化硅膜可分为热二氧化硅和 CVD 淀积二氧化硅两类。在 MOS 集成电路中，它有以下几种用途：作为应付掺杂剂注入或扩散进硅的掩膜，提供表面钝化，使器件一部分与一部分隔离，作为 MOS 器件的一个组成部分（如栅介质），作为金属步线之间的电绝缘。氮化硅能阻挡钠离子的扩散，几乎不透潮气并具有很低的氧化速率。用低压CVD（LPCVD）方法淀积的氮化硅膜，主要用作平面工艺的氧化掩膜；用等离子淀积（PECVD）的氮化硅膜，能在较低温度下生成，可作为钝化保护层。Al-Si-Cu用在集成电路中作为金属互连线。四、 什么是刻蚀集成电路的制造，需要将各种不同的元件（晶体管、电阻、电容）做在同一块芯片上去，需要在芯片上做出不同的图形。把光刻确定的图形转移到构成器件的薄膜上，把不需要的薄膜去除，这一过程称为刻蚀。五、 什么是等离子体？简而言之，等离子体是指电离的气体，是由电子、离子、原子和分子或自由基团粒子的集合体。而这些原子和自由基团通常具有很强的化学活性，可以与其它物质反应。等离子刻蚀就是选用合适的气体，通过低压放电产生等离子体，利用其中的...
