(完整版)伸缩缝施工方案

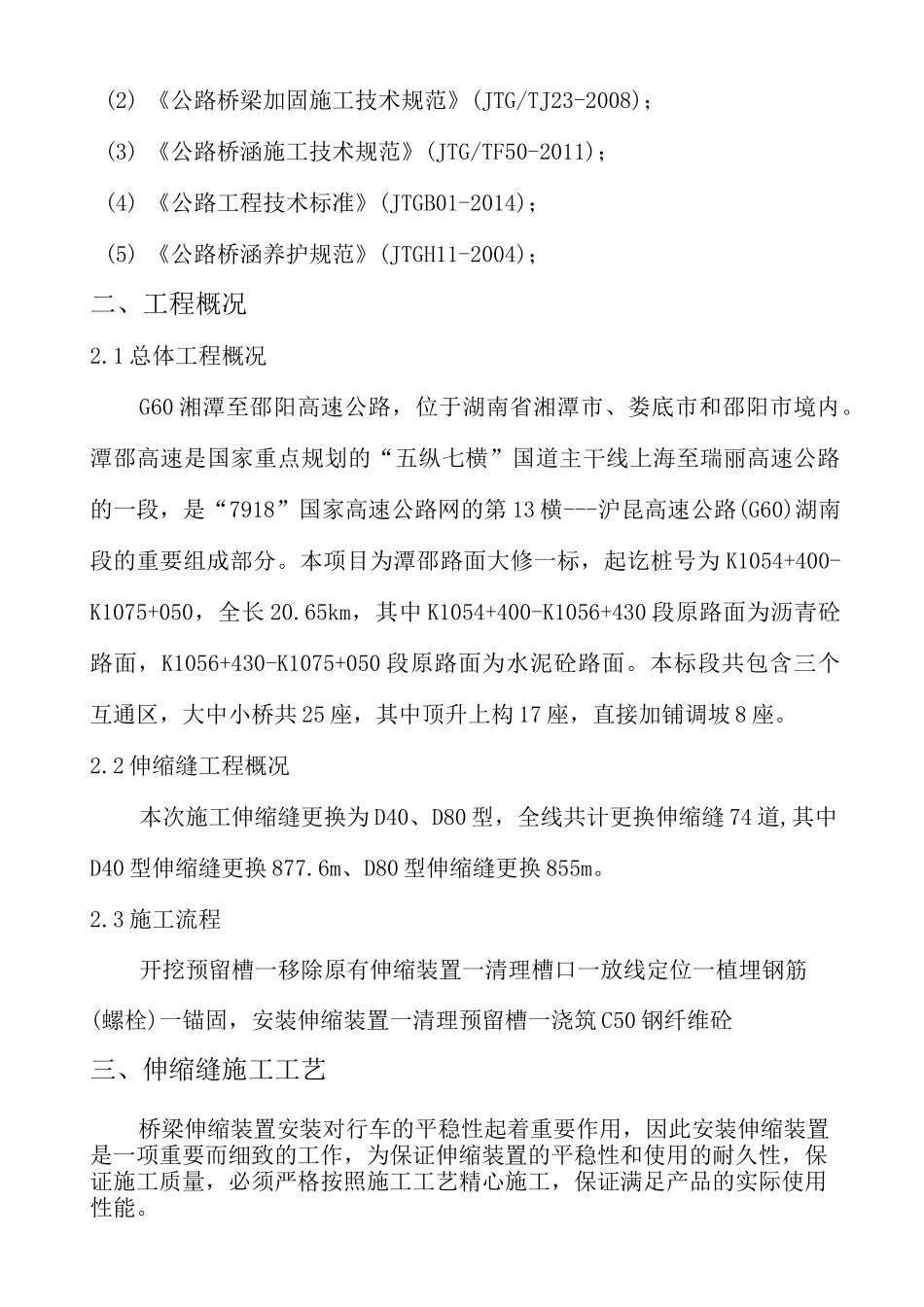

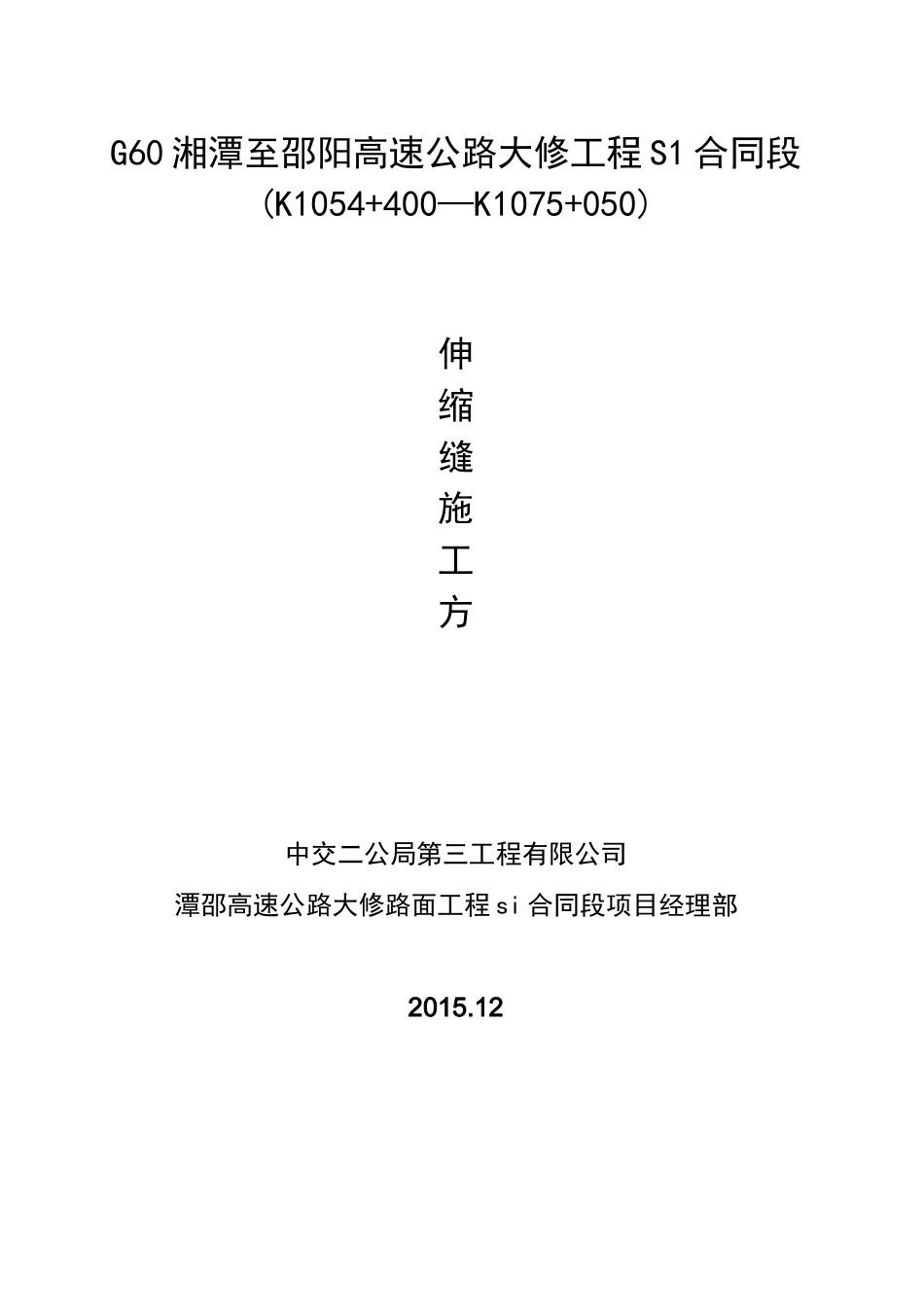

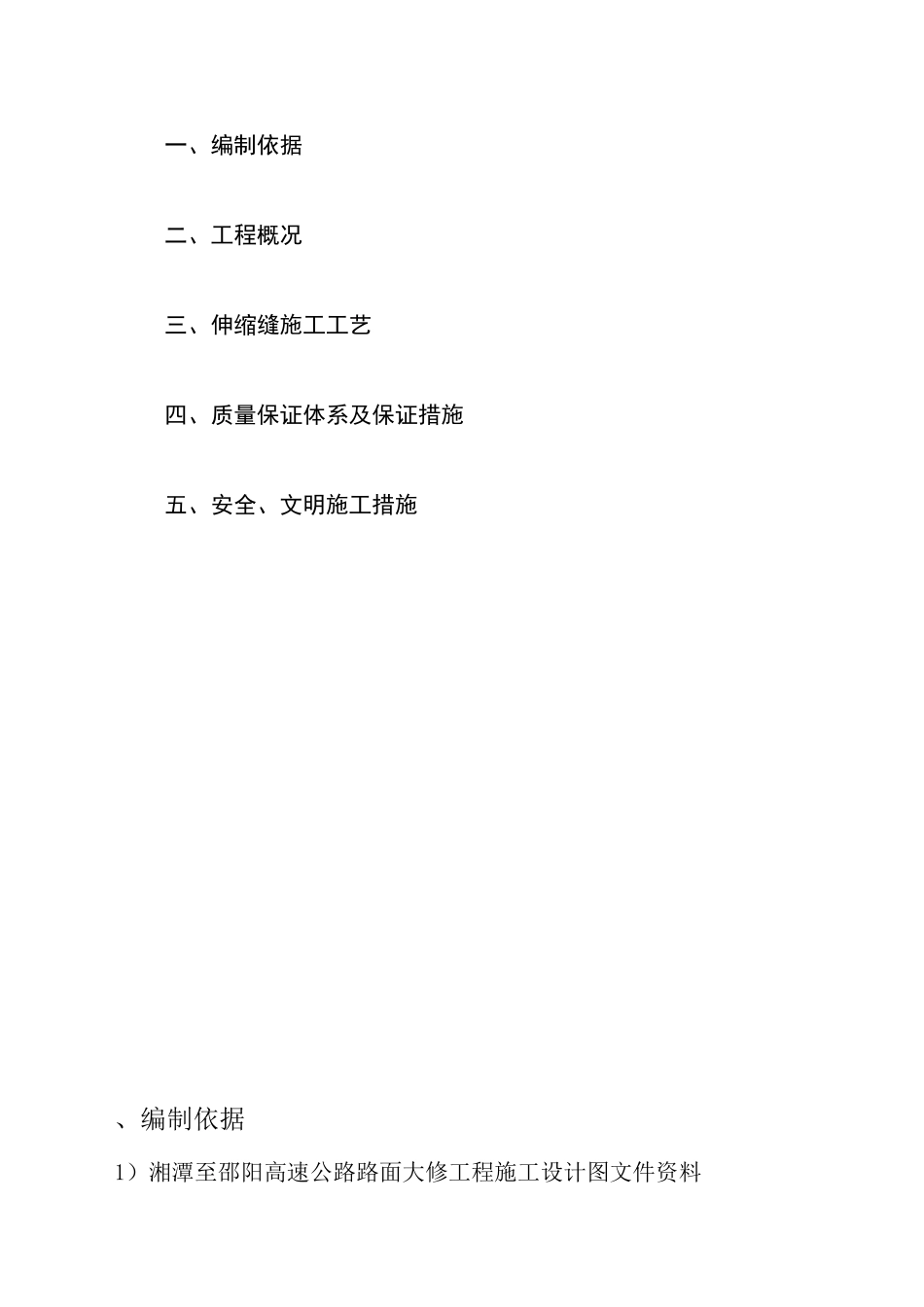

G60 湘潭至邵阳高速公路大修工程 S1 合同段(K1054+400—K1075+050)伸缩缝施工方中交二公局第三工程有限公司潭邵高速公路大修路面工程 si 合同段项目经理部2015.12一、编制依据二、工程概况三、伸缩缝施工工艺四、质量保证体系及保证措施五、安全、文明施工措施、编制依据1）湘潭至邵阳高速公路路面大修工程施工设计图文件资料(2) 《公路桥梁加固施工技术规范》(JTG/TJ23-2008)；(3) 《公路桥涵施工技术规范》(JTG/TF50-2011)；(4) 《公路工程技术标准》(JTGB01-2014)；(5) 《公路桥涵养护规范》(JTGH11-2004)；二、工程概况2.1 总体工程概况G60 湘潭至邵阳高速公路，位于湖南省湘潭市、娄底市和邵阳市境内。潭邵高速是国家重点规划的“五纵七横”国道主干线上海至瑞丽高速公路的一段，是“7918”国家高速公路网的第 13 横---沪昆高速公路(G60)湖南段的重要组成部分。本项目为潭邵路面大修一标，起讫桩号为 K1054+400-K1075+050，全长 20.65km，其中 K1054+400-K1056+430 段原路面为沥青砼路面，K1056+430-K1075+050 段原路面为水泥砼路面。本标段共包含三个互通区，大中小桥共 25 座，其中顶升上构 17 座，直接加铺调坡 8 座。2.2 伸缩缝工程概况本次施工伸缩缝更换为 D40、D80 型，全线共计更换伸缩缝 74 道,其中D40 型伸缩缝更换 877.6m、D80 型伸缩缝更换 855m。2.3 施工流程开挖预留槽一移除原有伸缩装置一清理槽口一放线定位一植埋钢筋(螺栓)一锚固，安装伸缩装置一清理预留槽一浇筑 C50 钢纤维砼三、伸缩缝施工工艺桥梁伸缩装置安装对行车的平稳性起着重要作用，因此安装伸缩装置是一项重要而细致的工作，为保证伸缩装置的平稳性和使用的耐久性，保证施工质量，必须严格按照施工工艺精心施工，保证满足产品的实际使用性能。3.1 施工前准备事项（1）施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。（2）在施工现场根据要求设置交通安全标志，设备工具和用料应放在指定的地点或区域，所有施工人员进入施工现场时应穿戴安全服、安全帽，注意文明施工。3.2 切割（1）根据设计要求，在伸缩装置的安装预留槽区上准确标出缝区边沿位置，并画出缝区的切割线。（2）用墨线弹出准确的预留位置，使用砼切割机进行几何尺寸处理，切割时保证桥面铺装层边缘整齐平顺，无缺损。再用凿岩机对伸缩缝位置东西两侧切割处进行破碎，凿除。开挖槽尺寸以梁的端面为基准，根据气温 B 值放样。（3）...
