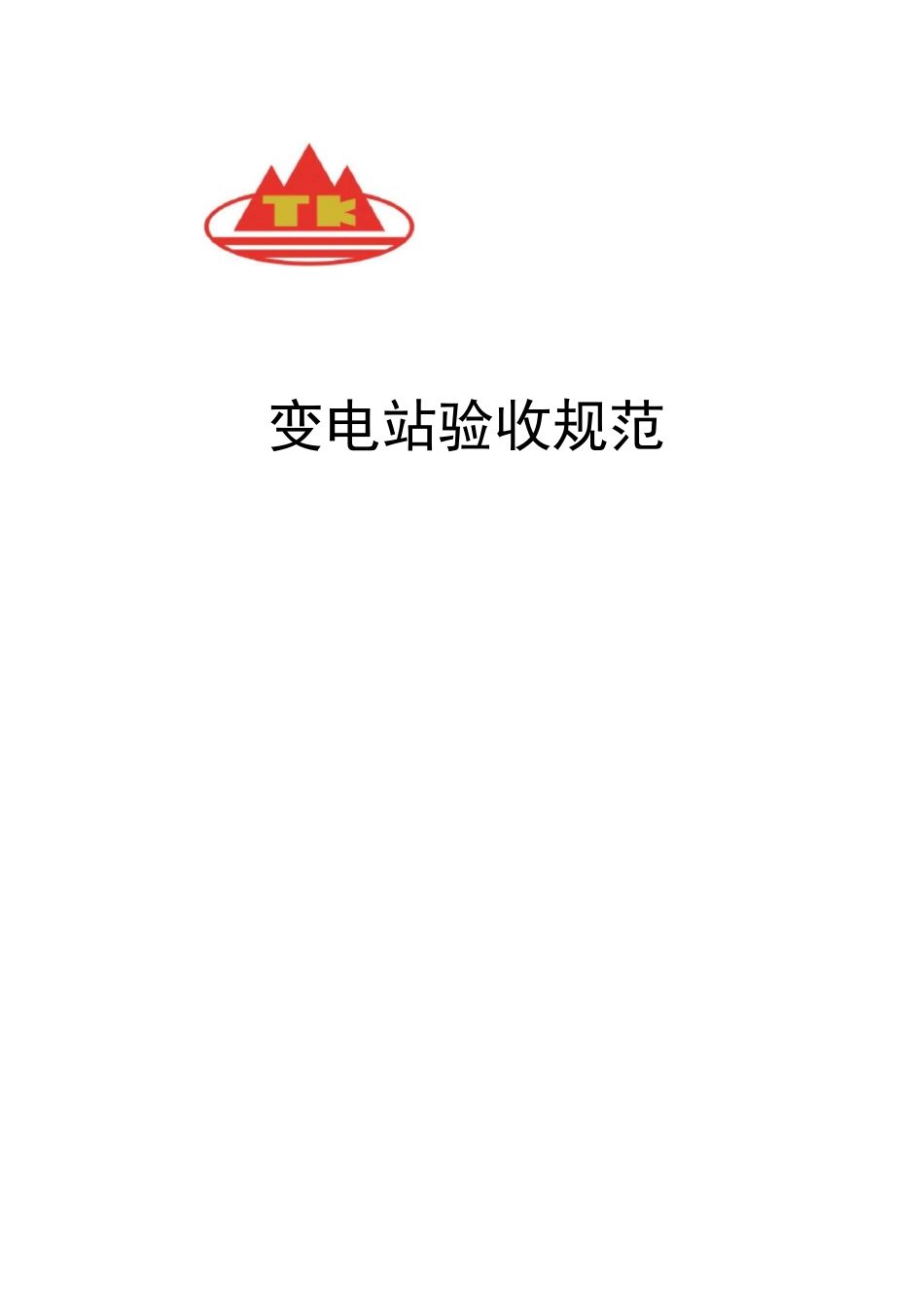

变电站验收规范VIP专享

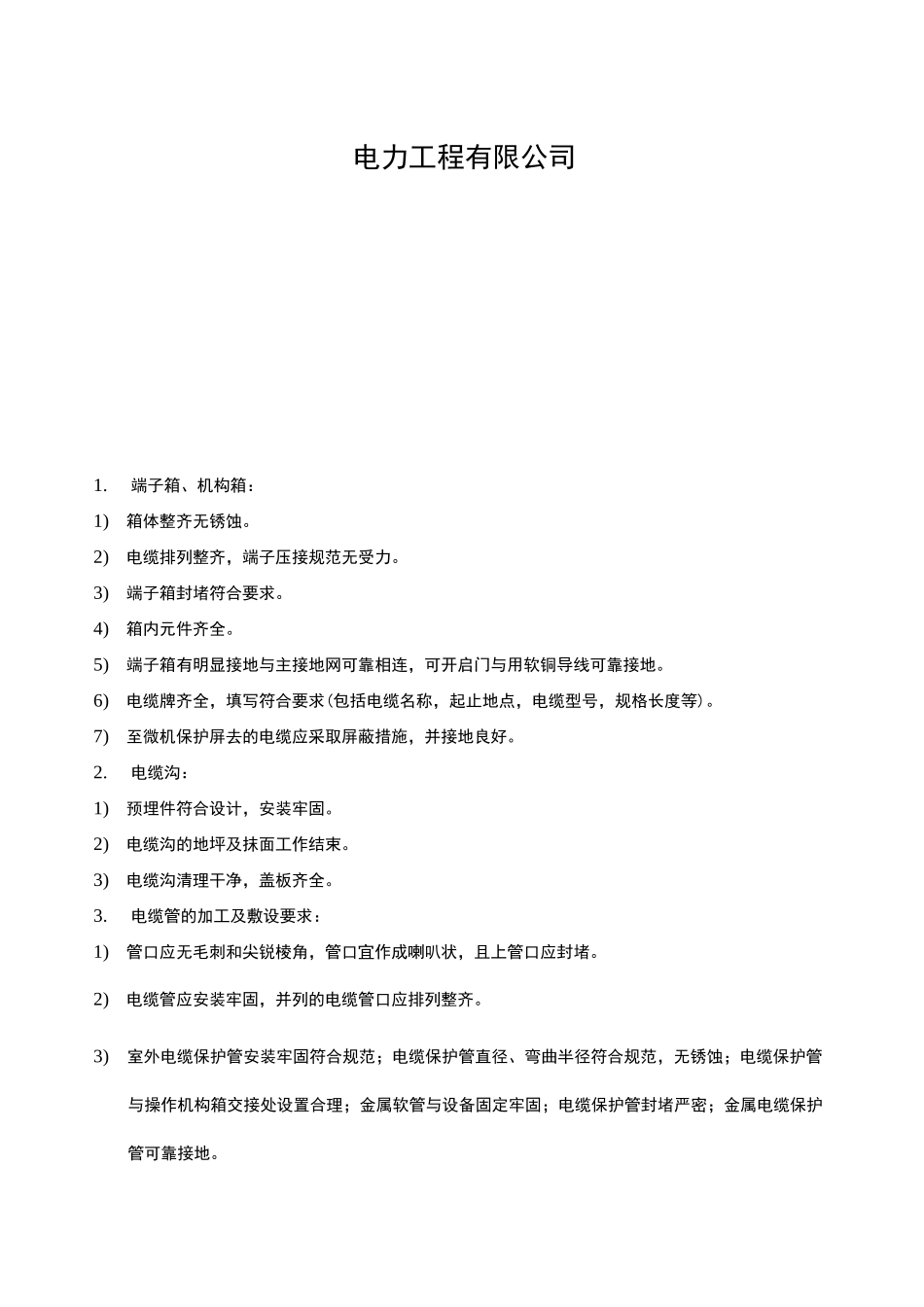

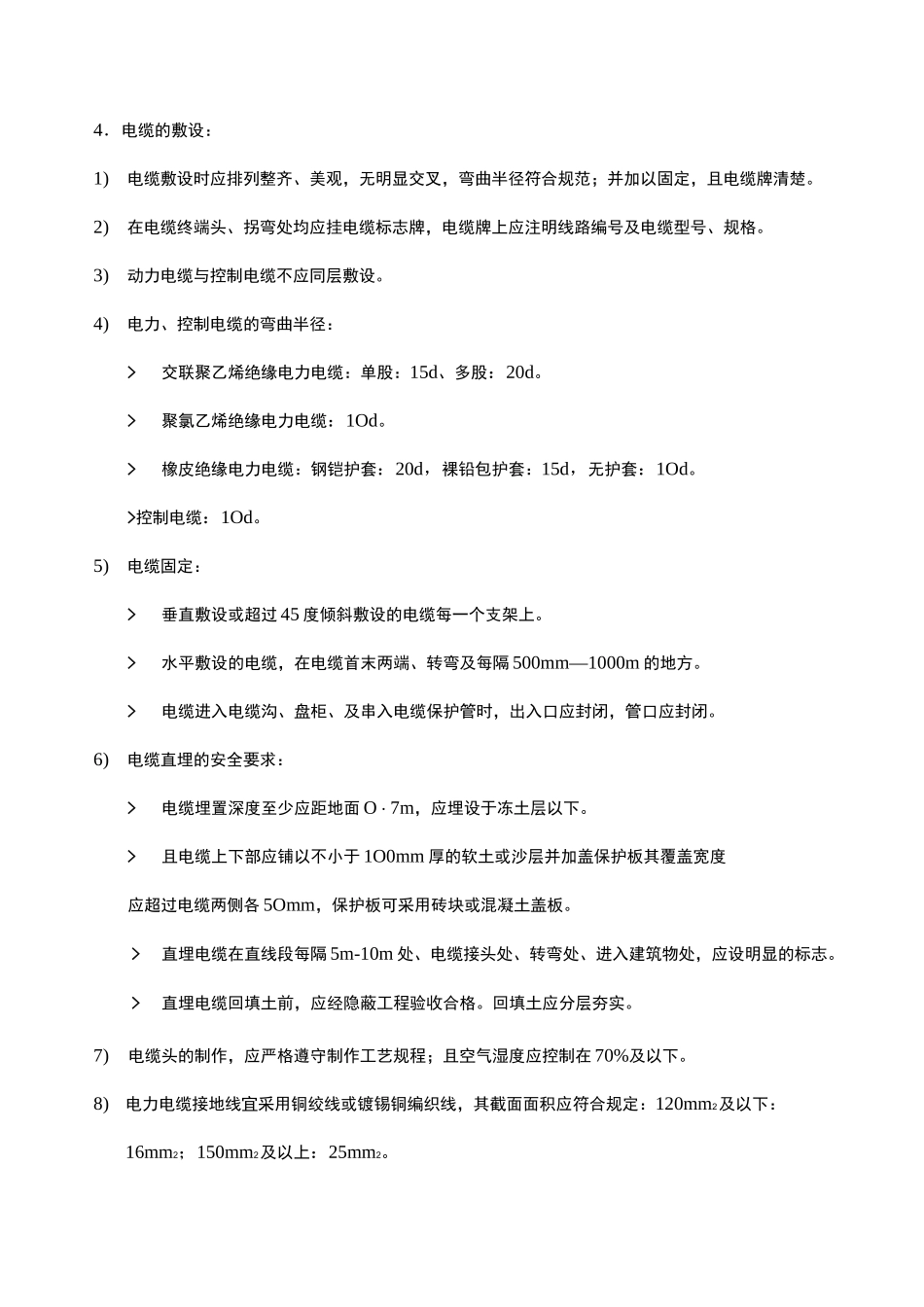

变电站验收规范电力工程有限公司1.端子箱、机构箱：1)箱体整齐无锈蚀。2)电缆排列整齐，端子压接规范无受力。3)端子箱封堵符合要求。4)箱内元件齐全。5)端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。6)电缆牌齐全，填写符合要求(包括电缆名称，起止地点，电缆型号，规格长度等)。7)至微机保护屏去的电缆应采取屏蔽措施，并接地良好。2.电缆沟：1)预埋件符合设计，安装牢固。2)电缆沟的地坪及抹面工作结束。3)电缆沟清理干净，盖板齐全。3.电缆管的加工及敷设要求：1)管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。2)电缆管应安装牢固，并列的电缆管口应排列整齐。3)室外电缆保护管安装牢固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设置合理；金属软管与设备固定牢固；电缆保护管封堵严密；金属电缆保护管可靠接地。4．电缆的敷设：1)电缆敷设时应排列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清楚。2)在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明线路编号及电缆型号、规格。3)动力电缆与控制电缆不应同层敷设。4)电力、控制电缆的弯曲半径：>交联聚乙烯绝缘电力电缆：单股：15d、多股：20d。>聚氯乙烯绝缘电力电缆：1Od。>橡皮绝缘电力电缆：钢铠护套：20d，裸铅包护套：15d，无护套：1Od。>控制电缆：1Od。5)电缆固定：>垂直敷设或超过 45 度倾斜敷设的电缆每一个支架上。>水平敷设的电缆，在电缆首末两端、转弯及每隔 500mm—1000m 的地方。>电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。6)电缆直埋的安全要求：>电缆埋置深度至少应距地面 O・7m，应埋设于冻土层以下。>且电缆上下部应铺以不小于 1O0mm 厚的软土或沙层并加盖保护板其覆盖宽度应超过电缆两侧各 5Omm，保护板可采用砖块或混凝土盖板。>直埋电缆在直线段每隔 5m-10m 处、电缆接头处、转弯处、进入建筑物处，应设明显的标志。>直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。7)电缆头的制作，应严格遵守制作工艺规程；且空气湿度应控制在 70%及以下。8)电力电缆接地线宜采用铜绞线或镀锡铜编织线，其截面面积应符合规定：120mm2及以下：16mm2；150mm2及以上：25mm2。9)电缆二次线：端子排上接线无缺失螺丝，端子排无损坏；电缆头密实、整齐；二次芯线顺直，接线整齐、紧固、美观；线帽、电缆标牌清晰、正确、齐...
