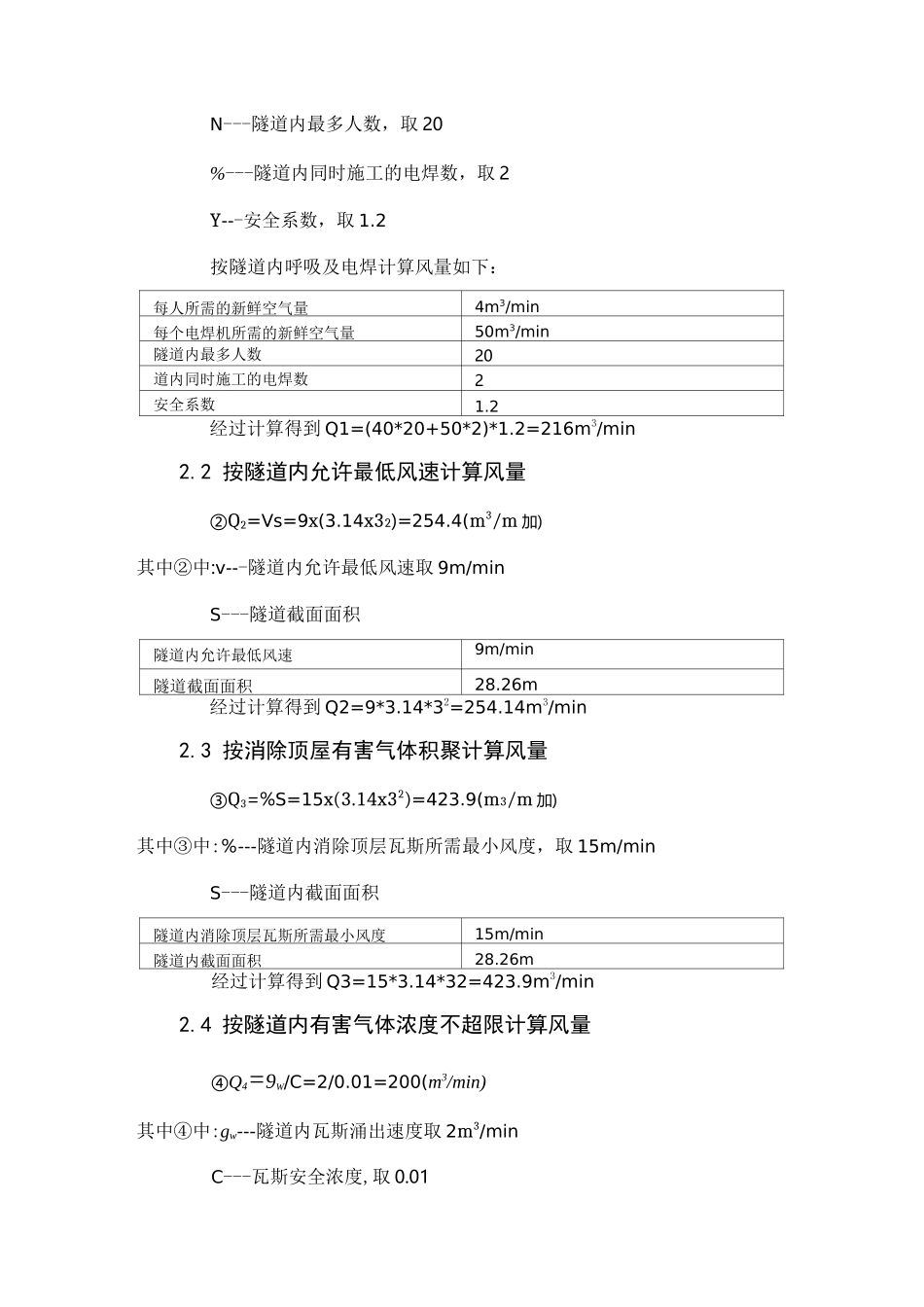

盾构法隧道施工通风需求计算中国中铁施工单位监理单位编制：审核：复核：盾构法隧道施工通风设计计算空軽 TTSBl 運成蕨址布晝图引言引风机所需风量风压如何计算⑴、风机选型，首要的是确定风量；⑵、风量的确定要看你做什么用途，不同的用途风量确定方法不一样，请参照专业书籍或者请教专业技术人员；⑶、确定了风量之后，逐段计算沿程阻力和局部阻力，将它们相加，乘以裕量系数，得出需要的压力；⑷、查阅风机性能数据表，或者请风机厂家查找对应的风机型号即可1 风管选型在隧道施工通风中一般都选用布质风管，隧道通风风管直径的选取，根据隧道截面直径、隧道截面布置、隧道最大长度等因素综合考虑。地铁通风风管的直径一般为 0.8T.0m,本案例选用 1.2m。2 分机风量计算2.1 按隧道内呼吸及电焊计算风量®Q1=(qN+qdNd)丫=(4x20+50x2)x1.2=216(m3/min)其中①中:q---每个人所需的新鲜空气量，取 4m3/minqd---每个电焊机所需的新鲜空气量取 50m3/minN---隧道内最多人数，取 20%---隧道内同时施工的电焊数，取 2Y---安全系数，取 1.2按隧道内呼吸及电焊计算风量如下：每人所需的新鲜空气量4m3/min每个电焊机所需的新鲜空气量50m3/min隧道内最多人数20道内同时施工的电焊数2安全系数1.2经过计算得到 Q1=(40*20+50*2)*1.2=216m3/min2.2 按隧道内允许最低风速计算风量②Q2=Vs=9x(3.14x32)=254.4(m3/m 加)其中②中:v---隧道内允许最低风速取 9m/minS---隧道截面面积隧道内允许最低风速9m/min隧道截面面积28.26m经过计算得到 Q2=9*3.14*32=254.14m3/min2.3 按消除顶屋有害气体积聚计算风量③Q3=%S=15x(3.14x32)=423.9(m3/m 加)其中③中:％---隧道内消除顶层瓦斯所需最小风度，取 15m/minS---隧道内截面面积隧道内消除顶层瓦斯所需最小风度15m/min隧道内截面面积28.26m经过计算得到 Q3=15*3.14*32=423.9m3/min2.4 按隧道内有害气体浓度不超限计算风量④Q4=9W/C=2/0.01=200(m3/min)其中④中:gw---隧道内瓦斯涌出速度取 2m3/minC---瓦斯安全浓度,取 0.01隧道内瓦斯涌出速度2m3/min瓦斯安全浓度0.01经过计算得到 Q4=2/0.01=200m3/min2.5 风机实际风量计算⑤Q 二 Max&i©©，%=423.9/(10.03)鴛 X1.2=960.22(m3/m 加)(1涉/100其中⑤中:B---百米风管漏风系数，取 0.03L——风管最大长度，根据工程概况取 2700m百米风管漏风系数0.03风管最大长度2700m经过计算得到 Q=423.9/(1-0.03)27*1.2=960.22m3/min3 风机风压计算3.1 风管阻...
