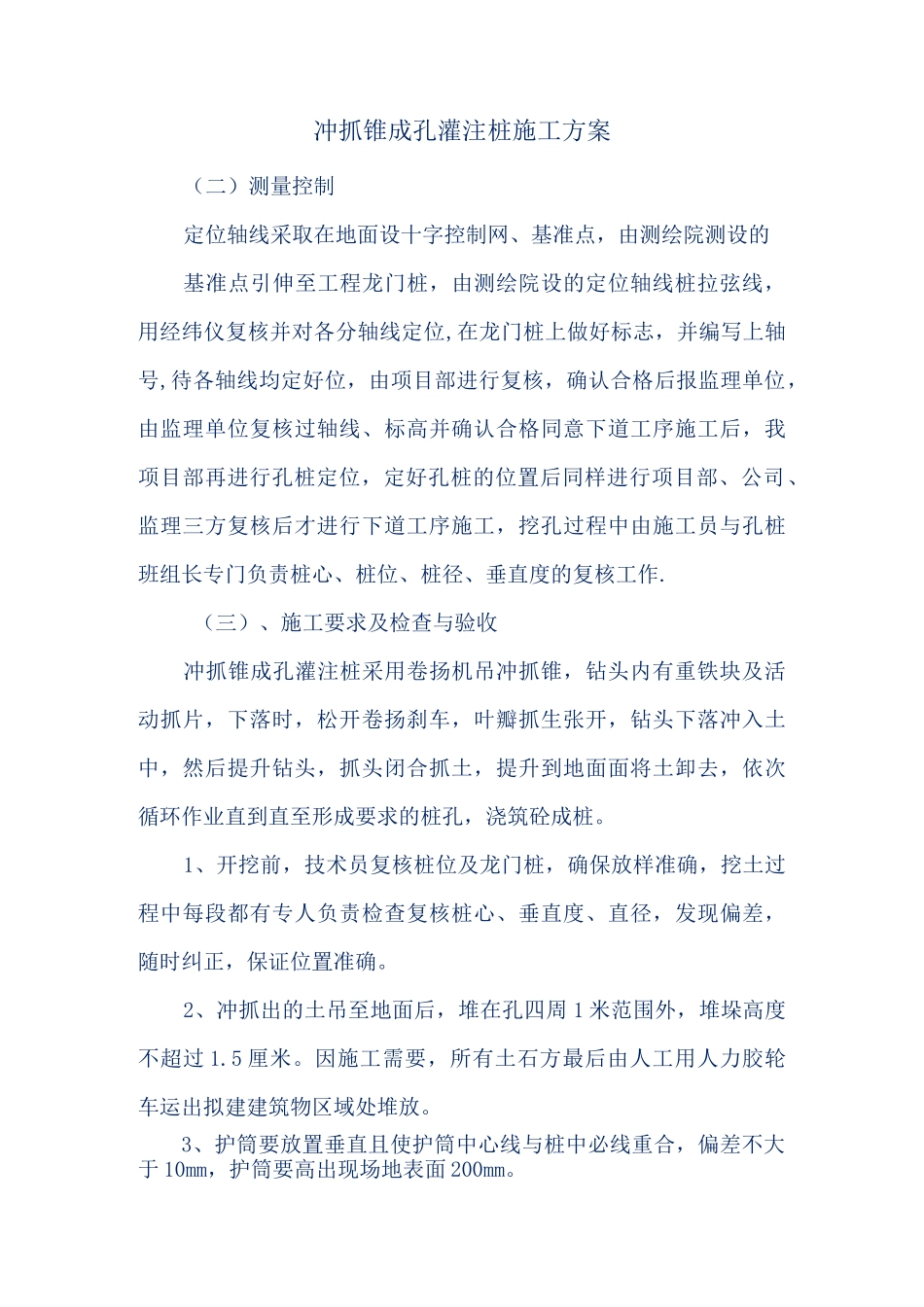

冲抓锥成孔灌注桩施工方案（二）测量控制定位轴线采取在地面设十字控制网、基准点，由测绘院测设的基准点引伸至工程龙门桩，由测绘院设的定位轴线桩拉弦线，用经纬仪复核并对各分轴线定位,在龙门桩上做好标志，并编写上轴号,待各轴线均定好位，由项目部进行复核，确认合格后报监理单位，由监理单位复核过轴线、标高并确认合格同意下道工序施工后，我项目部再进行孔桩定位，定好孔桩的位置后同样进行项目部、公司、监理三方复核后才进行下道工序施工，挖孔过程中由施工员与孔桩班组长专门负责桩心、桩位、桩径、垂直度的复核工作.（三）、施工要求及检查与验收冲抓锥成孔灌注桩采用卷扬机吊冲抓锥，钻头内有重铁块及活动抓片，下落时，松开卷扬刹车，叶瓣抓生张开，钻头下落冲入土中，然后提升钻头，抓头闭合抓土，提升到地面面将土卸去，依次循环作业直到直至形成要求的桩孔，浇筑砼成桩。1、开挖前，技术员复核桩位及龙门桩，确保放样准确，挖土过程中每段都有专人负责检查复核桩心、垂直度、直径，发现偏差，随时纠正，保证位置准确。2、冲抓出的土吊至地面后，堆在孔四周 1 米范围外，堆垛高度不超过 1.5 厘米。因施工需要，所有土石方最后由人工用人力胶轮车运出拟建建筑物区域处堆放。3、护筒要放置垂直且使护筒中心线与桩中必线重合，偏差不大于 10mm，护筒要高出现场地表面 200mm。4、遇到流动性淤泥土或流砂时，加放护筒或可先将附近无流砂的桩孔挖深，使其起集水井作用。5、成孔时遇土层带水，暂停开挖，在井底一侧挖集水坑，用高压水泵抽水，过到作业条件再继续挖土施工。6、桩底支承在设计要求的持力层上，并清除底部虚土，由施工位、监理单位、甲方代表及质监站代表进行隐蔽检查，并做好逐孔的隐蔽记录。(1)施工工艺① 冲抓锥成孔灌注桩施工工艺流程是：场地平整一放定位轴线、桩、放桩挖孔灰线一护筒埋设或砌砖护圈一钻机就位、孔位校正一冲击造孔一全面检查验收桩孔中心、直径、深度垂直度、持力层一清理沉渣，排除孔底积水一下钢筋笼和钢导管一浇筑桩身砼一成桩养护。② 成孔时应先在孔口设贺形 6-8MM 钢板护筒或砖砌护圈，它的作用是保护孔口、定位导向、防止坍方，护筒(圈)内径应比钻径大200MM,深一般为 1.2-1.5M，如上部松土较厚，宜穿过松土层，以保护孔口和防止塌孔，然后使冲抓机就位，冲抓机应对准护筒中心，要济南市偏差不大于土 20MM，开始进行挖土，起落冲抓锥高度随土质而不同，对一般土层为 1.0-1.5MM；对...
