螺丝培训教材VIP专享

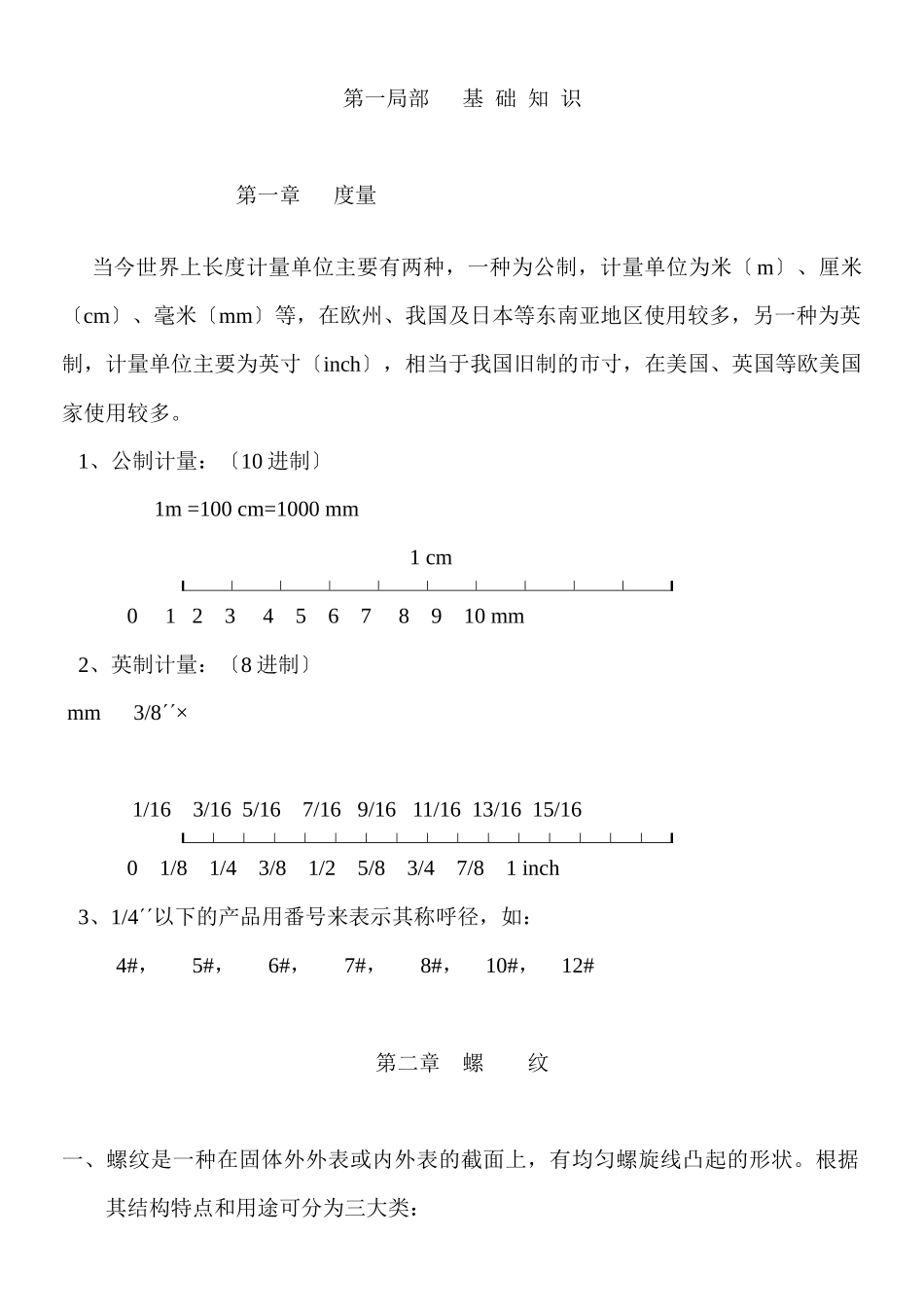

第一局部 基 础 知 识 第一章 度量 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米〔m〕、厘米〔cm〕、毫米〔mm〕等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸〔inch〕，相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：〔10 进制〕 1m =100 cm=1000 mm 1 cm 0 1 2 3 4 5 6 7 8 9 10 mm 2、英制计量：〔8 进制〕 mm 3/8× 1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16 0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch 3、1/4以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#， 10#， 12#第二章 螺 纹一、螺纹是一种在固体外外表或内外表的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类： 〔一〕、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。 〔二〕、传动螺纹：牙形有梯形、矩形、锯形及三角形等。〔三〕、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。 〔一〕、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A 和 3A 级，内螺纹有三种等级： 1B、2B 和 3B 级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定 1A 和 2A 级，3A 级的偏差为零，而且 1A 和 2A 级的等级偏差是相等的。 等级数目越大公差越小，如下图： 1B 2B 3B 内螺纹 根本中径 3A 外螺纹 2A 1A1、1A 和 1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。 2、2A 和 2B 级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A 和 3B 级，旋合形成最紧的配合，适用于公差紧的紧固件，用于平安性的关键设计。 4、对外螺纹来说，1A 和 2A 级有一个配合公差，3A 级没有。1A 级公差比2A 级公差大 50%，比 3A 级大 75%，对内螺纹来说，2B 级公差比 2A 公差大 30%。1B 级比 2B 级大 50%，比 3B 级大 75%。〔二〕、公制螺纹，外螺纹有三种螺纹等级：4h、6h 和 6g，内螺纹有三种螺纹等级：5H、6 H、7H。〔日标螺纹精度等级分为 I、II、III 三级，通常状况下为 II 级〕在公制螺纹中，H 和 h 的根本偏差为零。G 的...
