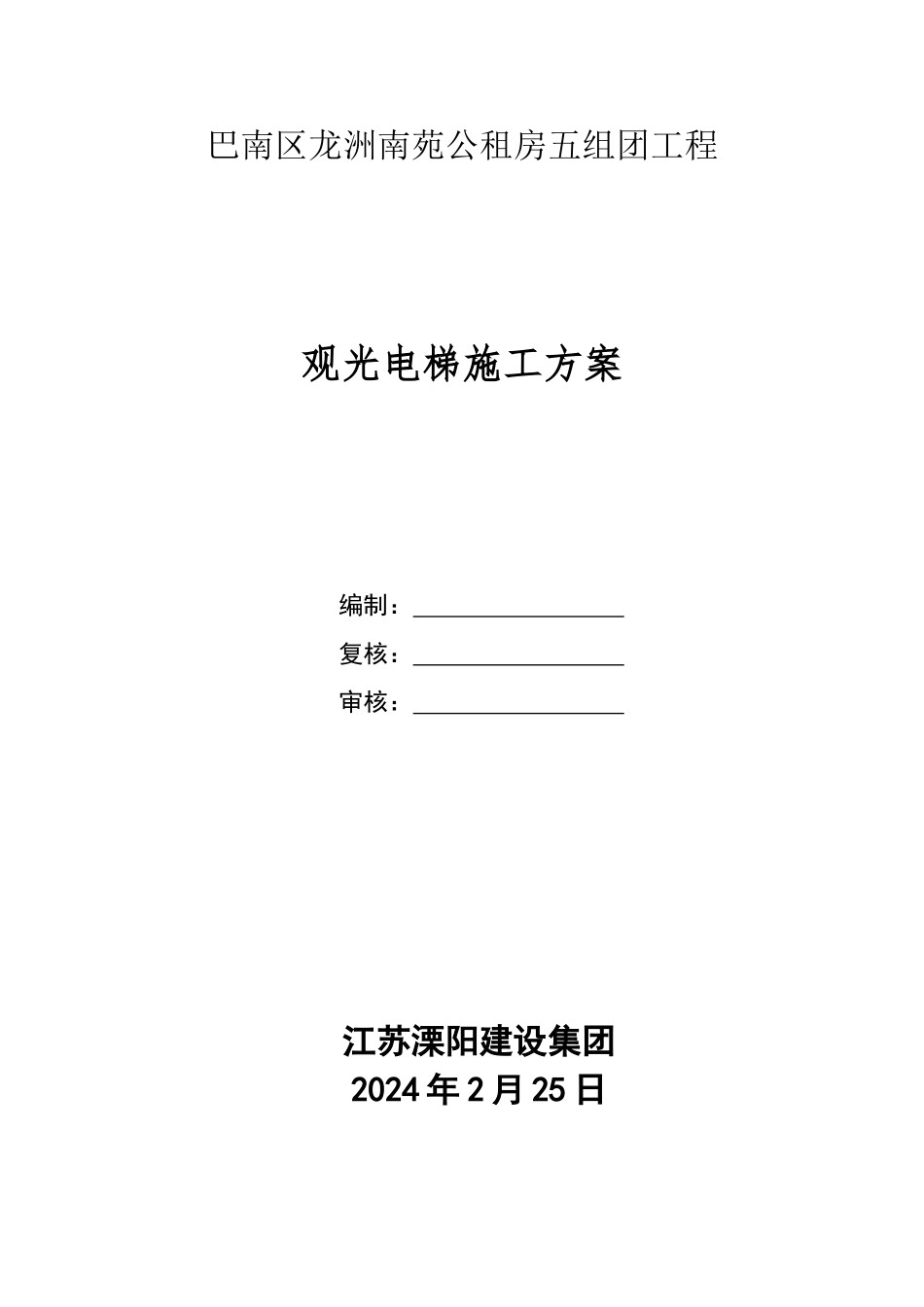

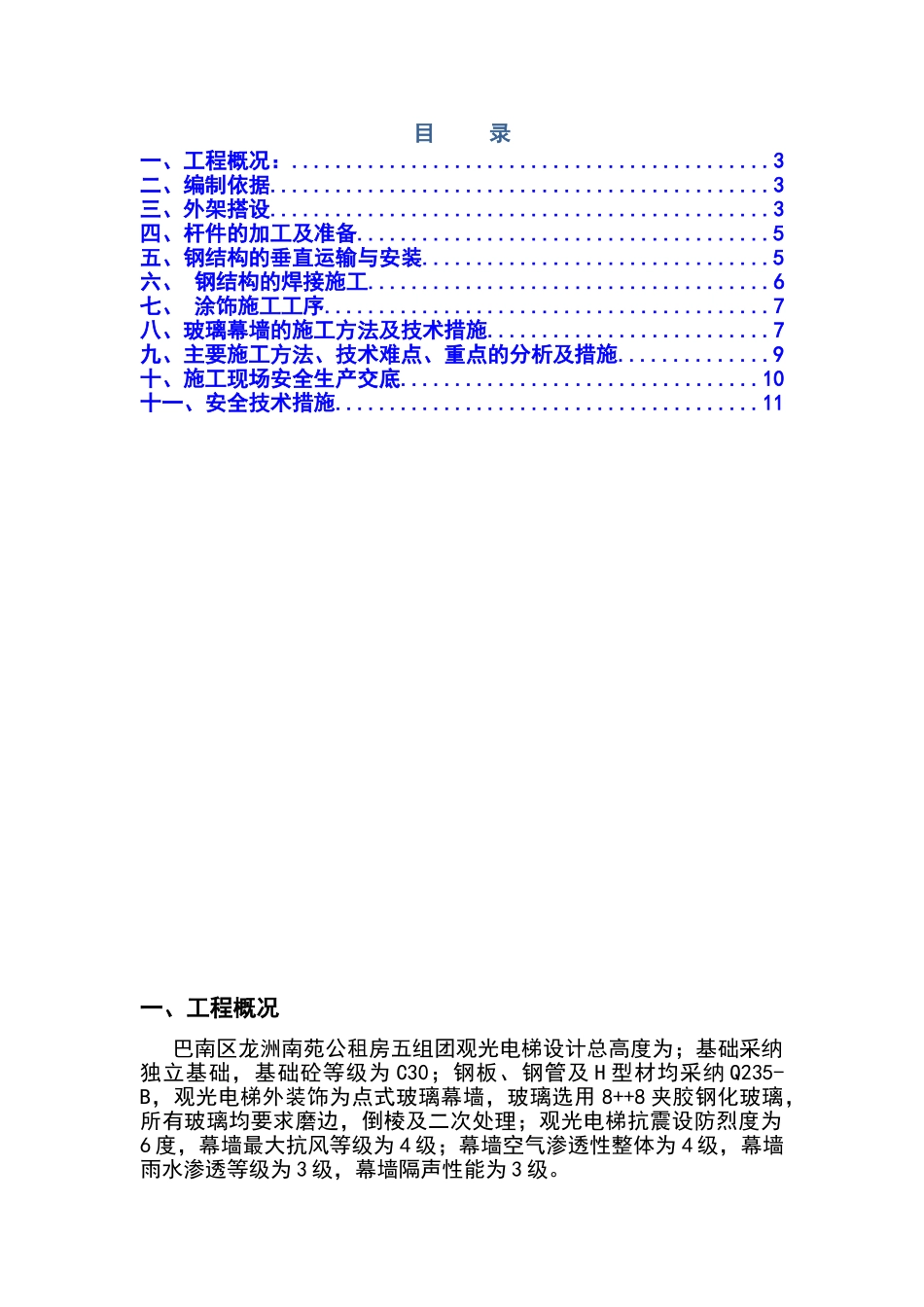

巴南区龙洲南苑公租房五组团工程 观光电梯施工方案编制： 复核： 审核： 江苏溧阳建设集团 2024 年 2 月 25 日 目 录一、工程概况：............................................3二、编制依据..............................................3三、外架搭设..............................................3四、杆件的加工及准备......................................5五、钢结构的垂直运输与安装................................5六、 钢结构的焊接施工.....................................6七、 涂饰施工工序.........................................7八、玻璃幕墙的施工方法及技术措施..........................7九、主要施工方法、技术难点、重点的分析及措施..............9十、施工现场安全生产交底.................................10十一、安全技术措施.......................................11一、工程概况巴南区龙洲南苑公租房五组团观光电梯设计总高度为；基础采纳独立基础，基础砼等级为 C30；钢板、钢管及 H 型材均采纳 Q235-B，观光电梯外装饰为点式玻璃幕墙，玻璃选用 8++8 夹胶钢化玻璃，所有玻璃均要求磨边，倒棱及二次处理；观光电梯抗震设防烈度为6 度，幕墙最大抗风等级为 4 级；幕墙空气渗透性整体为 4 级，幕墙雨水渗透等级为 3 级，幕墙隔声性能为 3 级。二、编制依据 《钢结构工程施工及验收法律规范》 GB50205-2024；《建筑钢结构焊接规程》 JGJ81-2024；《玻璃幕墙工程质量验收标准》JGJ/T139-2001；《建筑装饰装修工程质量验收法律规范》GB50201-2001；《外墙饰面工程及验收法律规范》JGJ26-2000；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024；观光电梯施工设计图、观光电梯幕墙深化设计图及巴南区龙洲南苑公租房五组团施工组织设计。三、外架搭设点抓玻璃幕墙一般都依靠脚手架进行施工，根据玻璃幕墙骨架设计图规定的全高和全宽，搭设施工双排脚手架，采纳 Φ48×的钢管，排距 0.8m，内排架离墙 0.30m，纵距 1.5m，步距 1.8m。连墙件为二步三跨双扣件连接。、地基与基础(1)落地式脚手架立杆基础为：现浇混凝土地坪作为基础。(2)脚手架立杆底部必须设置底座，底座的底面标高应高出自然地坪 50mm 。(3)置木垫板时，垫板的长度不少于 2 跨，厚度应不小于50mm.。 、纵向水平杆、横向水平杆、脚手板(1)纵向水平杆宜设置在立杆内侧，其长度 L 不宜小...
