计量仪器培训资料

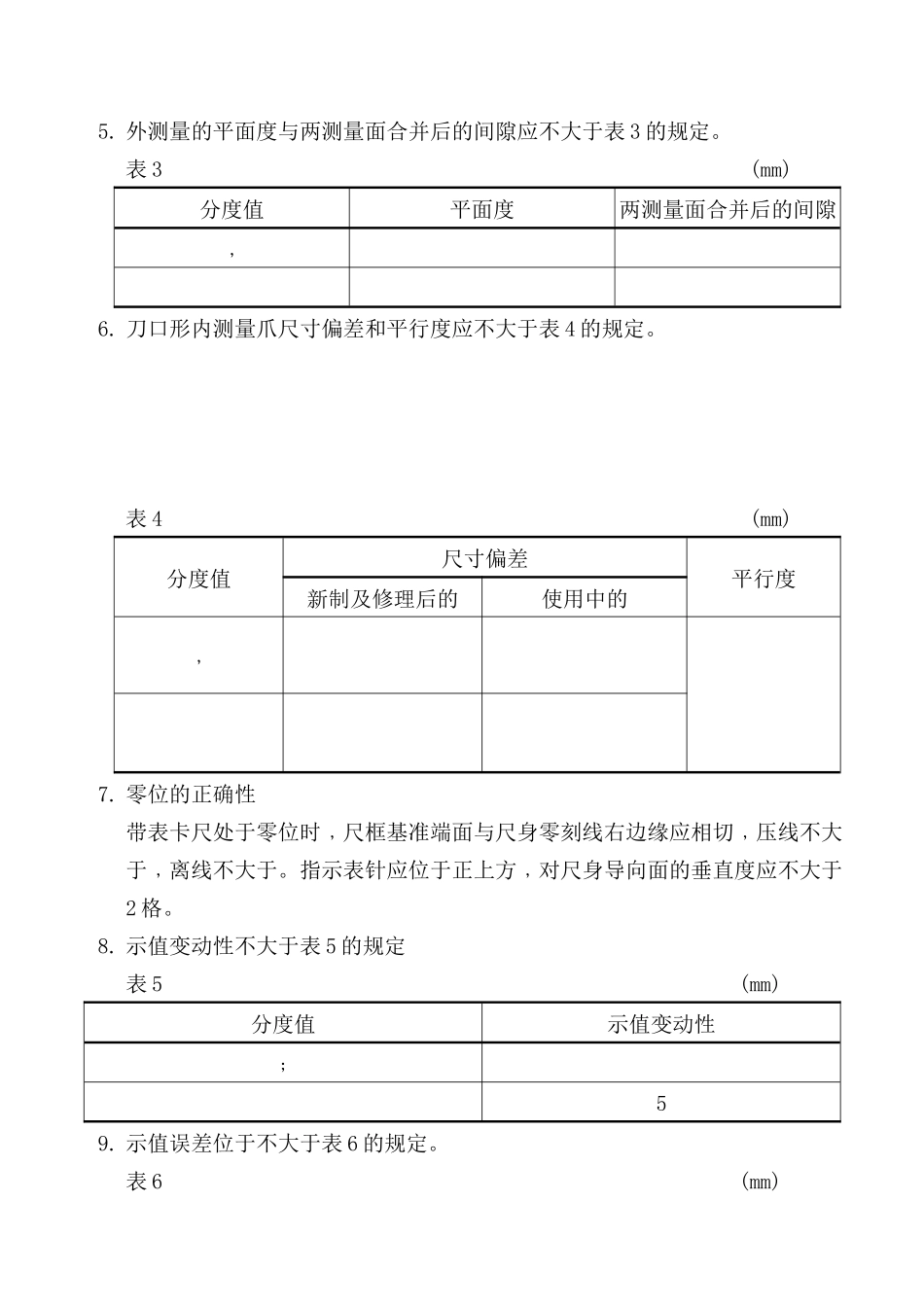

计量仪器培训资料_第1页
1/33

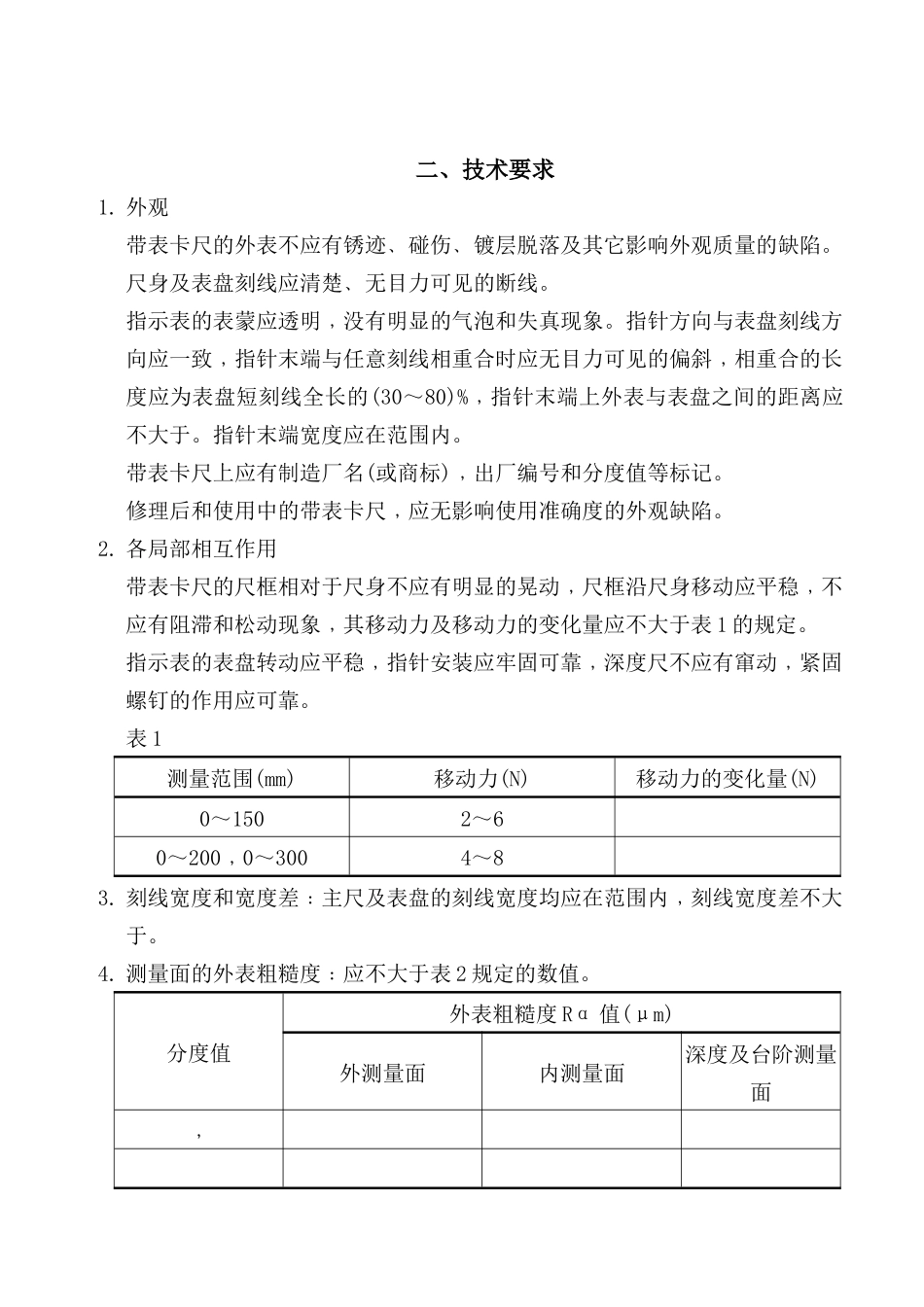

计量仪器培训资料_第2页
2/33
计量仪器培训资料_第3页
3/33
第一局部 卡 尺第一章 游标卡尺一、外校工程与工具序 号项 目工 具1外观目视2各局部相互作用目视3外量爪两测量面的合并间隙目视4零值误差放大镜或工具显微镜5示值误差3 级或 6 级量块二、内校工程序 号项 目工 具1外观目视2示值误差外校 OK 量块.第二章 带表卡尺第一节 带表卡尺检定规程(JJG400-85) 本规程适用于新制造、使用中和修理后的分度值为、和 m、测量上限制到300mm 的带表卡尺的检定。一、概述带表卡尺外形如图 1 所示。卡尺两测量爪相对移动后分隔的距离,在尺身上指示毫米示值的整数局部,在指示表上指示毫米示值的小数局部。带表卡尺主要用于测量零件的外尺寸和内尺寸。二、技术要求1. 外观带表卡尺的外表不应有锈迹﹑碰伤﹑镀层脱落及其它影响外观质量的缺陷。尺身及表盘刻线应清楚﹑无目力可见的断线。指示表的表蒙应透明﹐没有明显的气泡和失真现象。指针方向与表盘刻线方向应一致﹐指针末端与任意刻线相重合时应无目力可见的偏斜﹐相重合的长度应为表盘短刻线全长的(30~80)%﹐指针末端上外表与表盘之间的距离应不大于。指针末端宽度应在范围内。带表卡尺上应有制造厂名(或商标)﹐出厂编号和分度值等标记。修理后和使用中的带表卡尺﹐应无影响使用准确度的外观缺陷。2. 各局部相互作用带表卡尺的尺框相对于尺身不应有明显的晃动﹐尺框沿尺身移动应平稳﹐不应有阻滞和松动现象﹐其移动力及移动力的变化量应不大于表 1 的规定。指示表的表盘转动应平稳﹐指针安装应牢固可靠﹐深度尺不应有窜动﹐紧固螺钉的作用应可靠。表 1测量范围(mm)移动力(N)移动力的变化量(N)0~1502~60~200﹐0~3004~83. 刻线宽度和宽度差﹕主尺及表盘的刻线宽度均应在范围内﹐刻线宽度差不大于。4. 测量面的外表粗糙度﹕应不大于表 2 规定的数值。分度值外表粗糙度 Rα 值(μm)外测量面内测量面深度及台阶测量面﹐5. 外测量的平面度与两测量面合并后的间隙应不大于表 3 的规定。表 3 (mm)分度值平面度两测量面合并后的间隙﹐6. 刀口形内测量爪尺寸偏差和平行度应不大于表 4 的规定。表 4 (mm)分度值尺寸偏差平行度新制及修理后的使用中的﹐7. 零位的正确性带表卡尺处于零位时﹐尺框基准端面与尺身零刻线右边缘应相切﹐压线不大于﹐离线不大于。指示表针应位于正上方﹐对尺身导向面的垂直度应不大于2 格。8. 示值变动性不大于表 5 的规定表 5 (mm)分度值示值变动性﹔59. 示值误差位于不大于表 6 的规定...
