设计院加密CAD图纸块打开方式

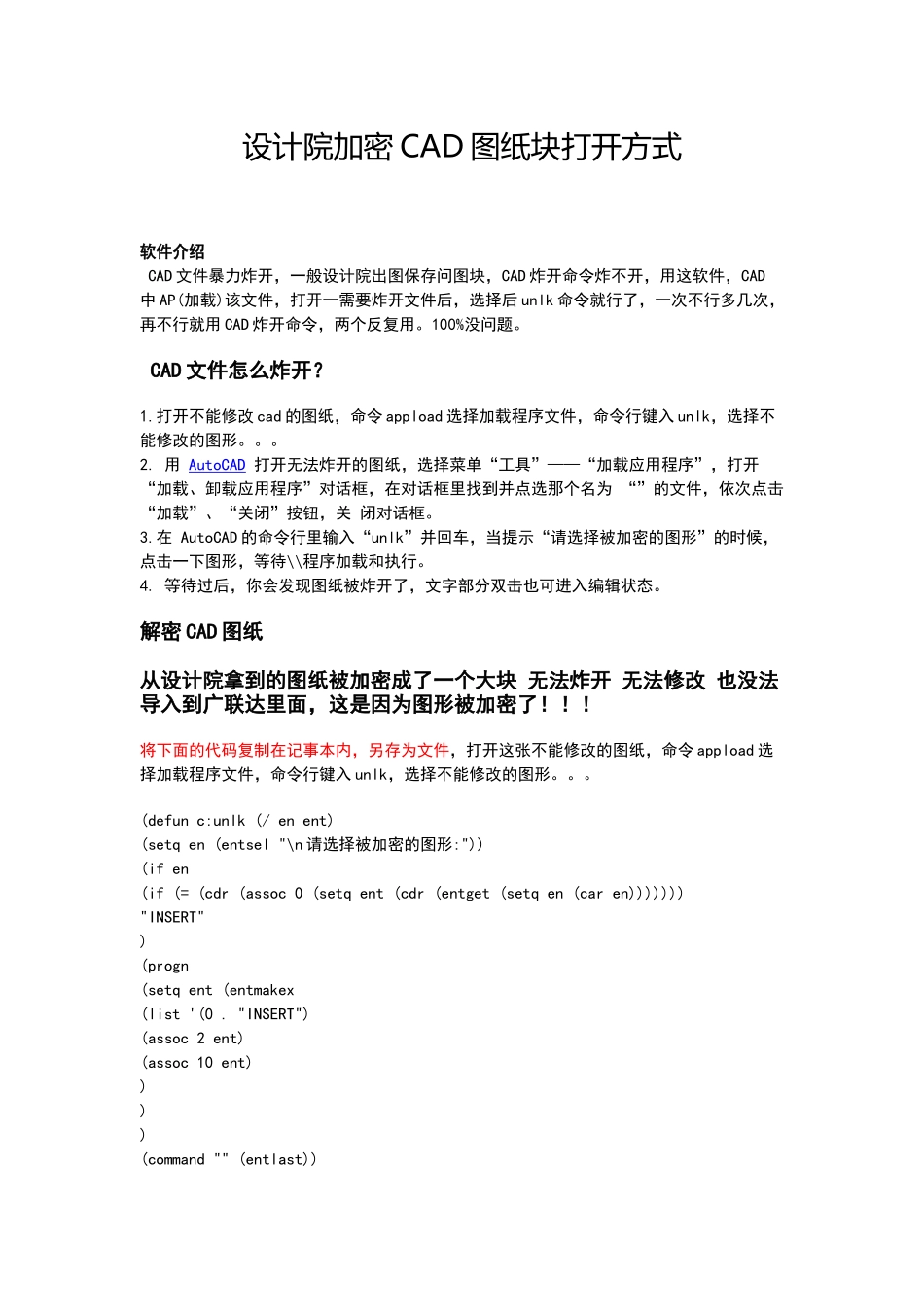

设计院加密CAD图纸块打开方式_第1页
1/2

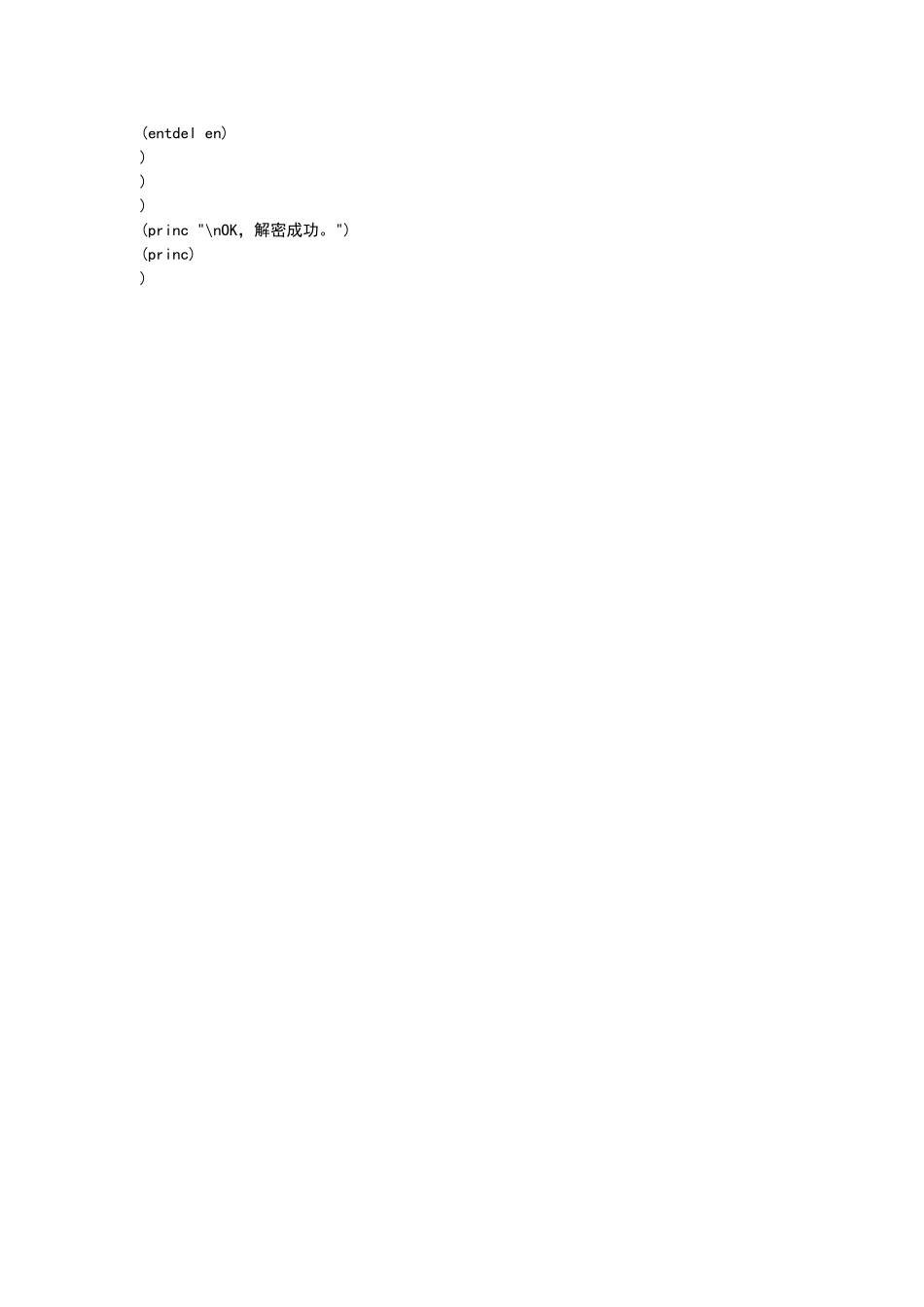

设计院加密CAD图纸块打开方式_第2页
2/2
设计院加密 CAD 图纸块打开方式 软件介绍 CAD 文件暴力炸开,一般设计院出图保存问图块,CAD 炸开命令炸不开,用这软件,CAD中 AP(加载)该文件,打开一需要炸开文件后,选择后 unlk 命令就行了,一次不行多几次,再不行就用 CAD 炸开命令,两个反复用。100%没问题。 CAD 文件怎么炸开?1.打开不能修改 cad 的图纸,命令 appload 选择加载程序文件,命令行键入 unlk,选择不能修改的图形。。。2. 用 AutoCAD 打开无法炸开的图纸,选择菜单“工具”——“加载应用程序”,打开“加载、卸载应用程序”对话框,在对话框里找到并点选那个名为 “”的文件,依次点击“加载”、“关闭”按钮,关 闭对话框。3.在 AutoCAD 的命令行里输入“unlk”并回车,当提示“请选择被加密的图形”的时候,点击一下图形,等待\\程序加载和执行。4. 等待过后,你会发现图纸被炸开了,文字部分双击也可进入编辑状态。解密 CAD 图纸从设计院拿到的图纸被加密成了一个大块 无法炸开 无法修改 也没法导入到广联达里面,这是因为图形被加密了!!!将下面的代码复制在记事本内,另存为文件,打开这张不能修改的图纸,命令 appload 选择加载程序文件,命令行键入 unlk,选择不能修改的图形。。。(defun c:unlk (/ en ent) (setq en (entsel "\n 请选择被加密的图形:")) (if en (if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT" ) (progn (setq ent (entmakex (list '(0 . "INSERT") (assoc 2 ent) (assoc 10 ent) ) ) ) (command "" (entlast)) (entdel en) ) ) ) (princ "\nOK,解密成功。") (princ) )
